8
(2) В том случае, когда это применимо, сделайте в потолке отверстие, необходимое для монтажа. (Для суще-
ствующих потолков)
• Размеры потолочного отверстия определите по картонному шаблону для установки (5).
• Сделайте в потолке отверстие, необходимое для монтажа. С боковой стороны потолочного отверстия к выходно-
му отверстию корпуса подводятся трубопроводы дренажа, хладагента, электропроводка для пульта дистанционно-
го управления (не применяется для пульта беспроводного типа) и межблочная соединительная проводка. Смотри-
те раздел 6 «МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА», 7 «МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА» И 8 «МОНТАЖ
ЭЛЕКТРОПРОВОДКИ».
• После создания отверстия в потолке может оказаться необходимо усилить потолочные балки для того, чтобы сохра-
нить уровень потолка и предотвратить вибрацию. Проконсультируйтесь со строителями.

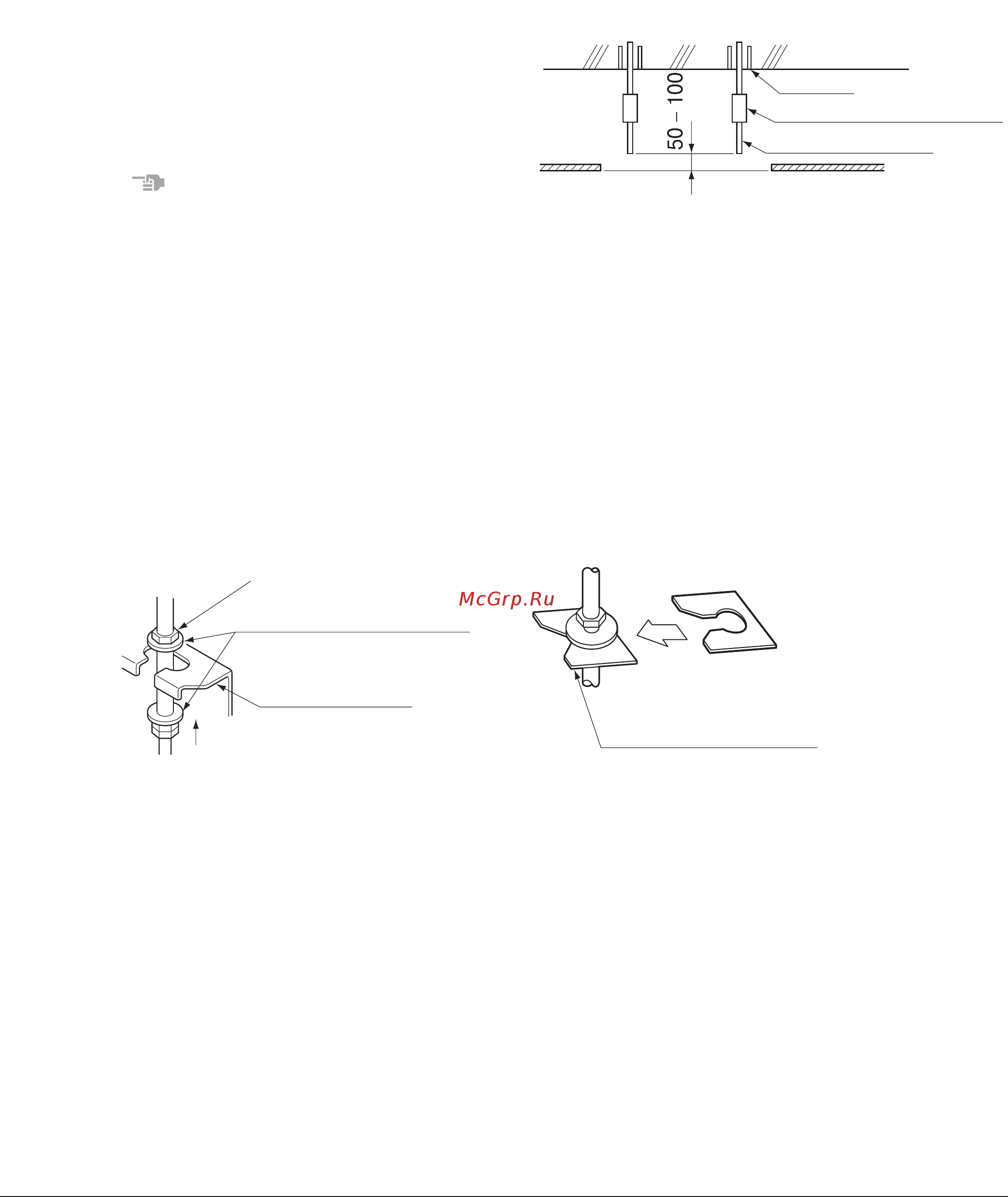

(3) Установите болты подвески
(Используйте болты размера М8 – M10)
Используйте вставной анкер для существующих потолков,
а для новых потолков – устанавливаемую заподлицо гиль-
зу или анкер, либо другие приобретаемые на месте дета-
ли, чтобы усилить потолок для удержания веса блока. Пе-
ред выполнением дальнейших работ отрегулируйте зазор
(50 – 100 мм) от потолка.
ПРИМЕЧАНИЕ
• Все указанные выше детали приобретаются на месте.
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА
Дополнительные аксессуары (за исключением декоративной панели) проще установить перед монтажом вну-
треннего блока. Поэтому, при монтаже в существующие потолки установите комплект для притока свежего
воздуха и отводной воздуховод перед монтажом блока.
В качестве деталей для монтажных работ обязательно используйте прилагаемые в комплекте аксессуары и соответ-
ствующие техническим требованиям детали, указанные нашей компанией.
(1) Для новых потолков
(1-1) Временно установите внутренний блок.
• Прикрепите подвесной кронштейн к болту для подвески. Надежно закрепите его гайкой и шайбой (3) с верх-
ней и нижней сторон подвесного кронштейна.
Фиксирующая пластина шайбы (7) будет удерживать шайбу от падения.
Приобретается на месте
Шайба (3) (аксессуар из
комплекта)
Подвесной кронштейн
Вставьте
[Крепление подвесного кронштейна] [Крепление шайбы]
Затяните (две гайки)
Фиксирующая пластина шайбы (7)
(аксессуар из комплекта)
Рис. 10 Рис. 11
(1-2) Размеры потолочного отверстия определите по картонному шаблону для установки (5).
Проконсультируйтесь со строителем или плотником для получения подробной информации.
• Центр потолочного отверстия обозначен на картонном шаблоне для установки.
• Середина блока обозначена треугольной отметкой на днище блока и на картонном шаблоне для установки.
• Прикрепите картонный шаблон к блоку винтами (6) (х 4).
• Высота потолка указана на боковой стороне картонного шаблона для установки (5). Отрегулируйте высоту
блока в соответствии с этим указанием.
Потолочная плита
Анкер
Длинная гайка или винтовая муфта
Подвесной болт
Подвесной потолок
<Пример установки>
Рис. 9
