Акустические соединения используются только в том случае, если ваш усилитель
не имеет линейного выхода на сабвуфер. При таком соединении сабвуфер получает
сигнал вместе с фронтальными акустическими системами (АС). Вам потребуются два
дополнительных двухжильных кабеля.
Выберите высококачественный акустический кабель подходящего сечения.
Нежелательно использовать дешевые телефонные кабели. Акустический кабель
оснащен полосой (или ребром) полярности вдоль одного проводника — это упрощает
подключение.
РАЗМЕЩЕНИЕ УСТРОЙСТВА
Хотя сабвуфер может быть размещен почти в любом месте комнаты, даже позади
дивана или телевизора, мы рекомендуем устанавливать его впереди слушателя и,
по возможности, по центру позиции прослушивания. Сабвуфер следует располагать
не ближе 450 мм к телевизору, так как магнит динамика может вызывать искажение
изображения.
Мы рекомендуем устанавливать сабвуфер примерно на 20 см от стены. При более
близком размещении к стене происходит излишнее усиление басов; установка в
углу комнаты еще больше усилит басы – возможно, в ущерб четкости. Попробуйте
различные варианты, прежде чем принять окончательное решение.
Так как сабвуфер активный, вблизи от места установки должна находиться розетка
электросети.
Порты фазоинвертора расположены на задней стороне сабвуфера. Не устанавливайте
сабвуфер перед предметами мягкой мебели, чтобы не загораживать порты. Не
располагайте сабвуфер вблизи поверхностей или предметов, которые могут
дребезжать. Пол под сабвуфером должен быть прочным и исправным, без
незакрепленных досок.
НАСТРОЙКА
Выключите питание сабвуфера. Установите регулятор громкости системы
на минимум. Повторно проверьте все системные соединения. Подсоедините
прилагаемый к сабвуферу шнур питания к гнезду входа электропитания IEC на
сабвуфере и вставьте вилку шнура в стенную розетку. Включите питание. Прежде
чем, продолжать настройку, установите регулятор громкости сабвуфера в среднее
положение (на 12 часов).
VARIABLE CROSSOVER [Регулируемый кроссовер]: этот регулятор должен быть
изначально установлен на значение 85 Гц, если сабвуфер используется с небольшими
полочными АС; или на значение 65 Гц, если сабвуфер используется с большими
напольными АС.
ПЕРЕКЛЮЧАТЕЛЬ PHASE [Фаза]: этот переключатель должен быть изначально
установлен на значение 0°.
ПЕРЕКЛЮЧАТЕЛЬ AUTO POWER [Автоматическое включение/выключение]: этот
переключатель должен быть изначально установлен на значение OFF [Выкл.].
ТОЧНАЯ НАСТРОЙКА
Включите сабвуфер при помощи выключателя питания и убедитесь, что загорелся
индикатор питания на передней стороне корпуса. Затем включите систему. Запустите
воспроизведение программы с мощными басами и установите приемлемый уровень
громкости системы. Настройте положение регулятора громкости сабвуфера
для получения желаемого уровня басов. Не устанавливайте чрезмерно высокую
громкость!
ПЕРЕКЛЮЧАТЕЛЬ PHASE [Фаза]: если басы нечеткие или недостаточно глубокие,
возможно, требуется настроить переключатель фазы. Установите переключатель на
значение 0° и внимательно послушайте музыку с мощными басами. Если мощность
басов, воспроизводимых сабвуфером недостаточна, установите переключатель на
значение 180°. Выберите положение, обеспечивающее наиболее естественные и
глубокие басы.
CROSSOVER ADJUSTMENT [Настройка кроссовера]: этот переключатель регулирует
точку перехода частот между сабвуфером и основными АС, и позволяет настроить
систему для оптимальной передачи басов. Более высокие значения предназначены
для использования с небольшими полочными АС, а более низкие – для использования
с большими напольными АС. Если выбрать слишком низкое значение для малых АС,
образуется провал на низких частотах; слишком высокое значение для больших АС
приведет к чрезмерному усилению верхней части диапазона низких частот.
ПЕРЕКЛЮЧАТЕЛЬ AUTO POWER [Автоматическое включение/выключение]: в обычном
режиме сабвуфер постоянно включен. Это может привести к возникновению в
сабвуфере низкоуровневого гудения или шума, если остальные компоненты системы
будут выключены, а сабвуфер останется включенным. Если переключатель AUTO
POWER установлен в положение ON [Вкл.], сабвуфер будет автоматически включаться
при обнаружении сигнала на любом входе и выключаться (в режим ожидания)
по истечении определенного периода бездействия. Мы рекомендуем установить
переключатель AUTO POWER в положение ON для работы в обычном режиме.
В режиме AUTO сабвуфер переключается в режим ожидания, если в течение 25
минут на входах нет сигнала; при этом загорается расположенная сверху красная
индикаторная лампа. Сабвуфер автоматически включается при обнаружении
аудиосигнала; при этом красная индикаторная лампа гаснет. Если ваш сабвуфер
будет отключен от электросети или если выключатель питания будет переведен
в положение OFF [Выкл.], индикаторная лампа погаснет. Модели SPC8 и SPC10
оснащены переключателем AUTO POWER, встроенным в блок усилителя.
РАБОТА ОТ ЭЛЕКТРОСЕТИ
Если система не используется в течение длительного времени, мы рекомендуем
выключать сабвуфер с целью защиты его от коммутационных помех, вызываемых
бытовыми электроприборами и другими устройствами. Лучше всего включать и
выключать систему централизованно. Если система будет воспроизводить звук при
выключенном сабвуфере, вы совсем не услышите басов!
Перед включением или выключением системы всегда устанавливайте регулятор
общей громкости на минимум.
Разделите проводники кабеля на каждом
конце на глубину до 30 мм. Снимите с
концов изоляцию примерно на 7 мм и
скрутите жилы кабеля.
Акустические соединения представляют
собой винтовые клеммы и расположены
на задней панели устройства. Отверните
клемму и вставьте кабель в отверстие
у основания. Заверните клемму и
затяните. Убедитесь, что клемма
надежно удерживает оголенный провод
и не торчат свободные жилы, которые
могут соприкасаться с соседними
клеммами.

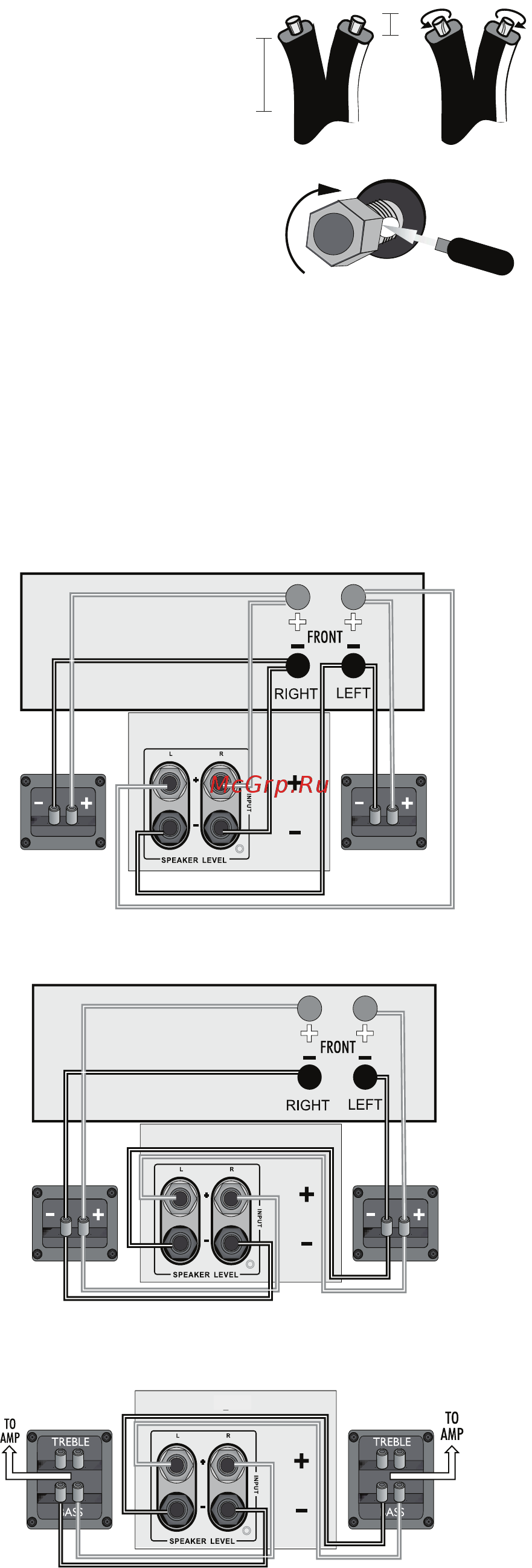

Имеется два способа подключения сабвуфера.
A: убедитесь, что фронтальные акустические системы подключены правильно.
При помощи одного из дополнительных двухжильных кабелей соедините
акустические клеммы левого канала на сабвуфере с клеммами фронтальной АС
левого канала на усилителе. Соедините красную (+) клемму на усилителе с красной
(+) клеммой на сабвуфере. Соедините черную (-) клемму на усилителе с черной (-)
клеммой на сабвуфере. Теперь соедините соответствующие акустические клеммы на
сабвуфере с клеммами фронтальной АС правого канала на усилителе.
В: в качестве альтернативы можно подключить сабвуфер не к усилителю, а к
фронтальным АС.
Если акустические системы имеют схему подключения методом bi-wiring,
подключайте сабвуфер только к НЧ-клеммам.
АКУСТИЧЕСКИЕ СОЕДИНЕНИЯ
ЭКСПЛУАТАЦИЯ
САБВУФЕР
САБВУФЕР
САБВУФЕР
ФРОНТАЛЬНАЯ АС
ПРАВОГО КАНАЛА
ФРОНТАЛЬНАЯ АС
ПРАВОГО КАНАЛА
ФРОНТАЛЬНАЯ АС
ПРАВОГО КАНАЛА
ФРОНТАЛЬНАЯ АС
ЛЕВОГО КАНАЛА
ФРОНТАЛЬНАЯ АС
ЛЕВОГО КАНАЛА
ФРОНТАЛЬНАЯ АС
ЛЕВОГО КАНАЛА
УСИЛИТЕЛЬ
УСИЛИТЕЛЬ
7 мм
30 мм
4
