РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМ ОБРАТНОГО ОСМОСА ECOSOFT MINI (MO-6500, MO-12000, MO-24000)

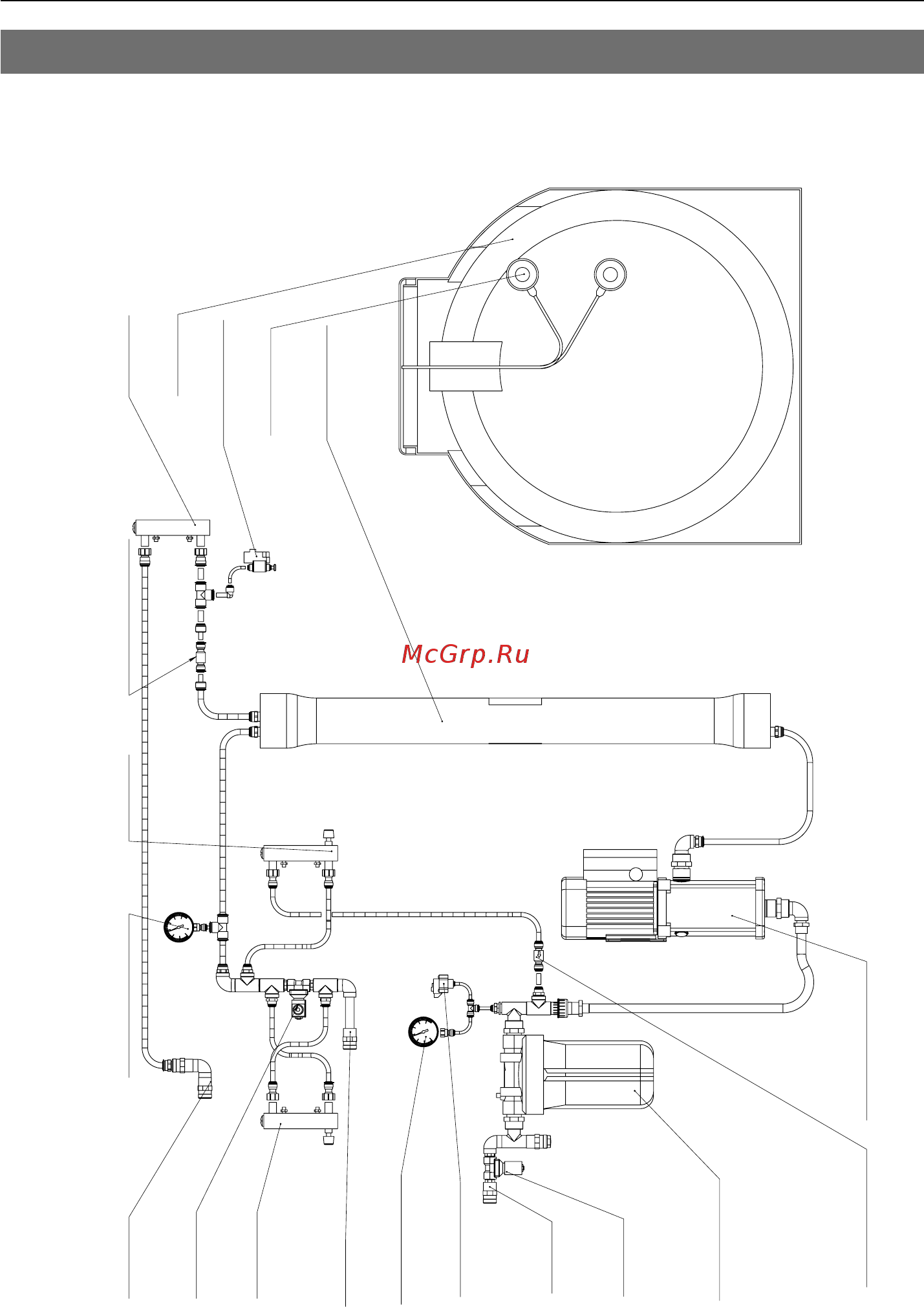

Рисунок 1. Схема системы обратного осмоса Ecoso МО-6500
ПРИЛОЖЕНИЕ A
ТЕХНОЛОГИЧЕСКАЯ СХЕМА СИСТЕМ ОБРАТНОГО ОСМОСА
входной
штуцер
входной
клапан
механический
фильтр
давление
после фильтра
реле низкого
давления
обратный
клапан рецикла
насос повышения
давления
мембранный
модуль
реле высокого
давления
обратный клапан
пермеата
ротаметр
пермеата
ротаметр
рецикла
рабочее давление
в модуле
штуцер
пермеата
штуцер
сброса
клапан
промывки
ротаметр
сброса
сборник
пермеата
реле уровня
пермеата
