Ecosoft D100660 [13/32] Установить датчик уровня на донный клапан

2. Установить датчик уровня на донный клапан:

– полностью открутить муфту

датчика уровня;

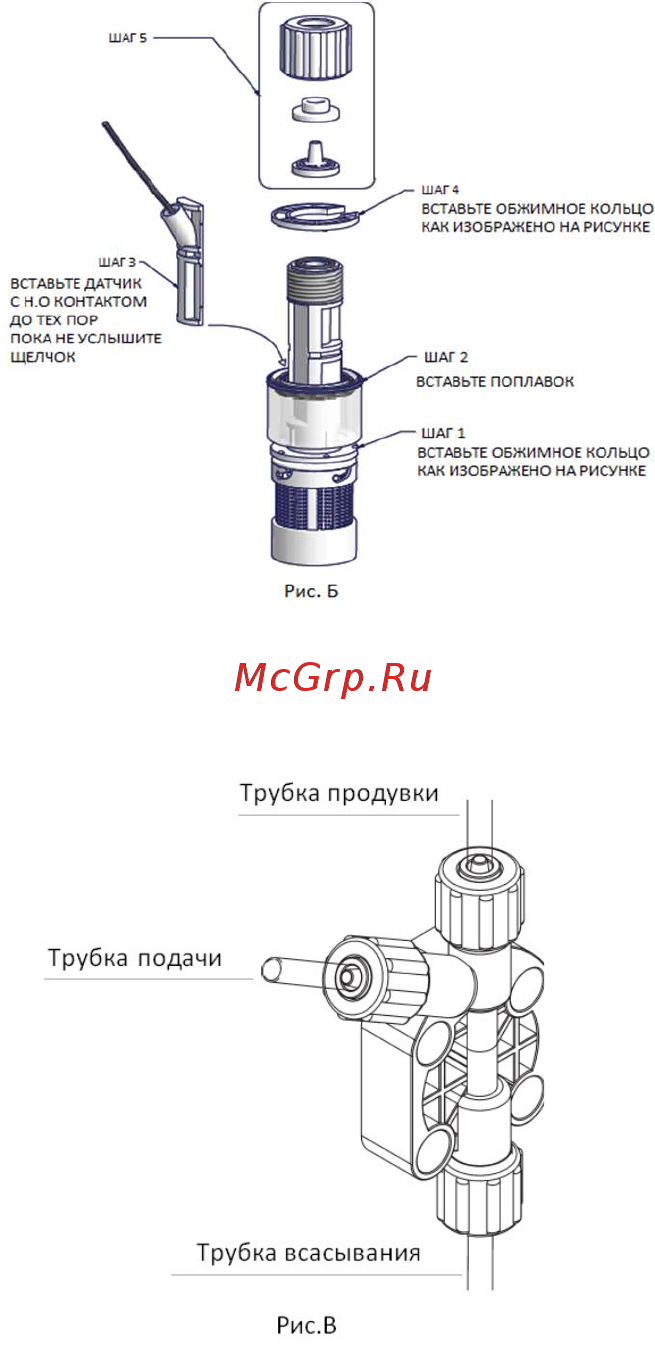

– собрать детали из комплекта в

соответствии с рис. Б, при этом

черное кольцо нужно вставлять

со стороны датчика;

– закрутить фиксирующую гайку с

противоположной стороны

поплавка;

3. Присоединить провод от датчика

уровня к коаксиальному разъему

(BNC) на насосе-дозаторе (Рис.

Г);

4. Опустить донный клапан на дно реагентной емкости;

5. Установить трубку подачи, для

этого:

– присоединить трубку к

соответствующей головке насоса-

дозатора (Рис. В) аналогично

присоединению всасывающей

трубки согласно п. 1

– присоединить другой конец трубки к

дозирующему клапану аналогично

п.1;

6. Установить дозирующий клапан на

линию потока воды;

7. Установить трубку продувки, для этого:

– присоединить один конец трубки к соответствующей головке на

насосе-дозаторе (Рис. В) аналогично п. 1;

– опустить другой конец трубки продувки в реагентную емкость.

При дозировке растворов насос будет продуваться
