29
ПЕРЕНАЛАДКА
10) ЗАМЕНА ЖИКЛЕРОВ
Конфорки можно приспособить к различным типам газа путем установки жиклеров,
соответствующих тому типу газа, который вы используете. Жиклеры прилагаются в комплекте или
приобретаются в авторизованных сервисных центрах. Для замены жиклеров следует снять
рассекатели, при помощи торцевого ключа „В” открутить жиклер „А” (см. рис. 13) и заменить его на
жиклер, соответствующий типу используемого газа. Жиклер рекомендуется прикрутить потуже.
После того как мастер произвел вышеописанную переналадку, ему следует приступить к
регулировке минимума, в соответствии с инструкциями, приведенными в разделе 9. Затем
следует установить пломбу на регулировочных винтах и прикрепить к прибору взамен ранее
имевшейся новую табличку, соответствующую новой регулировке газа, произведенной на
приборе. Эта табличка находится в пакете с запасными форсунками.
Для удобства установщика ниже приводим таблицу со следующими данными: расход газа, мощность
конфорок, диаметр жиклеров и рабочее давление для разных типов газа.

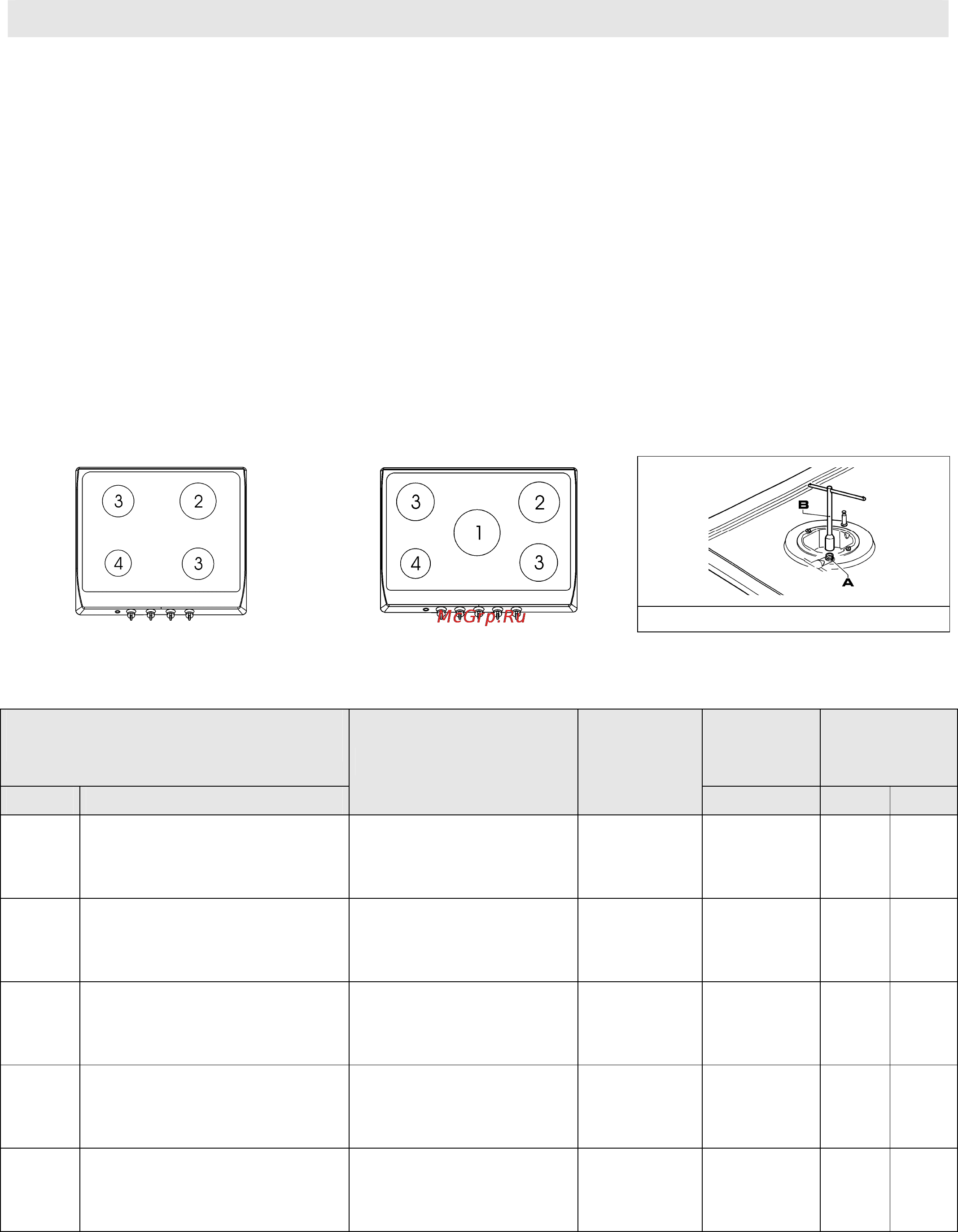

РАСПОЛОЖЕНИЕ КОНФОРОК
РИС. 13
ТАБЛИЦА
Конфорки
Диаметр
жиклеров
Мощность
Вт
№ Название
Газ
Рабочее
давление
мбар
1/100 мм Мин Макс
1
«тройная корона»
G30 - Сжиженный
G20 - Природный
G20 - Природный
30
13
20
85
128 Y
121 Y
1400
1400
1400
3100
2800
3100
2
Скоростная
G30 - Сжиженный
G20 – Природный
G20 – Природный
30
13
20
80
126 Y
117 S
2700
2700
2800
2700
2700
2800
3
Полускоростная уменьшенная
передняя правая
G30 - Сжиженный
G20 – Природный
G20 – Природный
30
13
20
65
102 Y
97 Z
550
550
550
1700
1700
1700
3
Полускоростная задняя левая
G30 - Сжиженный
G20 – Природный
G20 – Природный
30
13
20
65
102 Y
97 Z
550
550
550
1700
1700
1700
4
Вспомогательная
G30 - Сжиженный
G20 – Природный
G20 – Природный
30
13
20
50
85 X
72 X
450
450
450
1000
1000
1000
