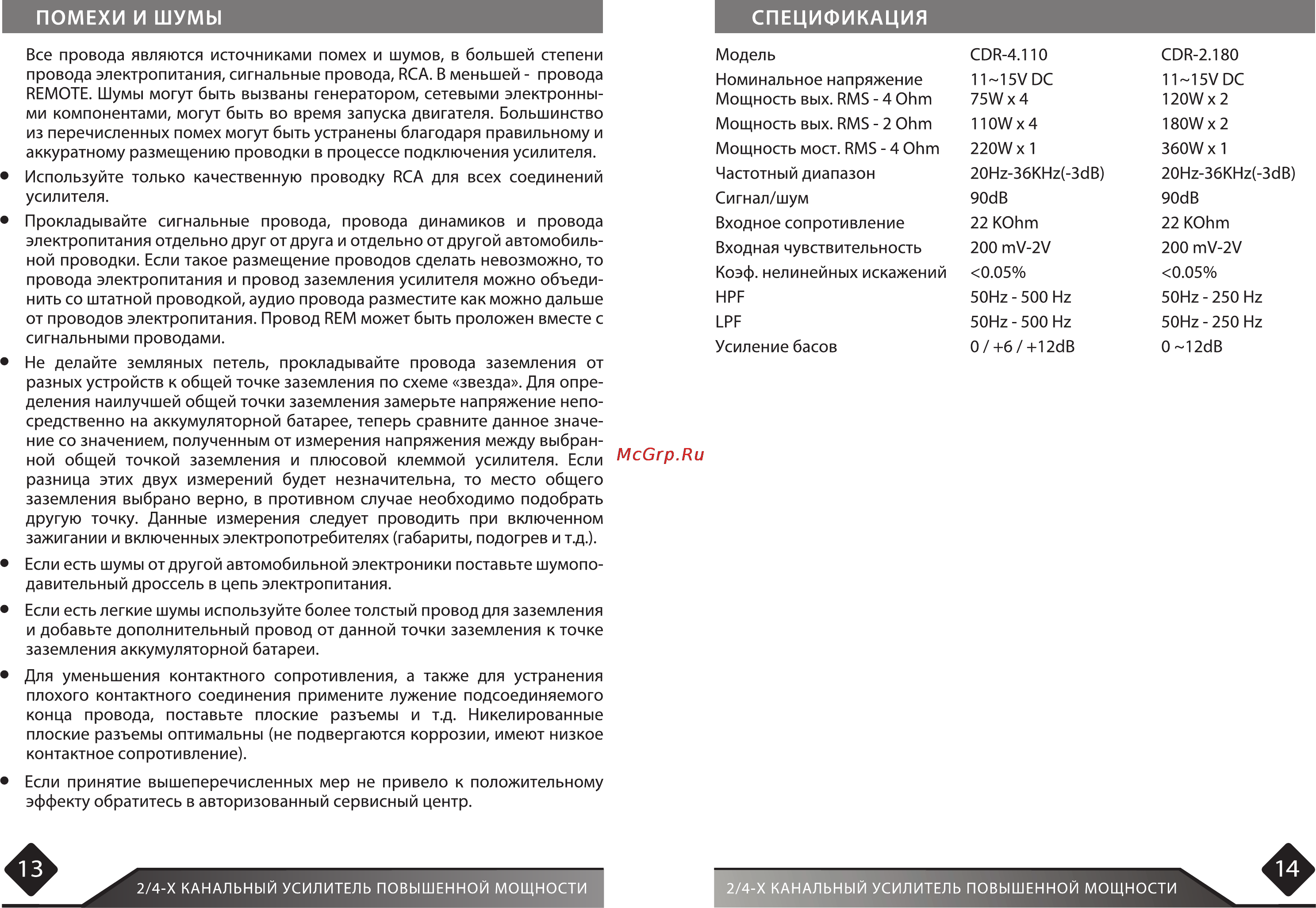

ПОМЕХИ И ШУМЫ Все провода являются источниками помех и шумов в большей степени провода электропитания сигнальные провода RCA В меньшей провода REMOTE Шумы могут быть вызваны генератором сетевыми электронны ми компонентами могут быть во время запуска двигателя Большинство из перечисленных помех могут быть устранены благодаря правильному и аккуратному размещению проводки в процессе подключения усилителя СПЕЦИФИКАЦИЯ Модель CDR 4 110 CDR 2 180 Номинальное напряжение Мощность вых RMS 4 Ohm 11 15V DC 75Wx4 11 15V DC 120W x 2 Мощность вых RMS 2 Ohm 110W х 4 180W x 2 Мощность мост RMS 4 Ohm 220W х 1 360W x 1 Используйте только качественную проводку RCA для всех соединений усилителя Частотный диапазон 20Hz 36KHz 3dB 20Hz 36KHz 3dB Сигнал шум 90dB 90dB Входное сопротивление 22 KOhm 22 KOhm Входная чувствительность 200 mV 2V 200 mV 2V Прокладывайте сигнальные провода провода динамиков и провода электропитания отдельно друг от друга и отдельно от другой автомобиль ной проводки Если такое размещение проводов сделать невозможно то провода электропитания и провод заземления усилителя можно объеди нить со штатной проводкой аудио провода разместите как можно дальше от проводов электропитания Провод REM может быть проложен вместе с сигнальными проводами Коэф нелинейных искажений 0 05 0 05 HPF 50Hz 500 Hz 50Hz 250 Hz LPF 50HZ 500 Hz 50Hz 250 Hz Усиление басов 0 6 12dB 0 12dB Не делайте земляных петель прокладывайте провода заземления от разных устройств к общей точке заземления по схеме звезда Для опре деления наилучшей общей точки заземления замерьте напряжение непо средственно на аккумуляторной батарее теперь сравните данное значе ние со значением полученным от измерения напряжения между выбран ной общей точкой заземления и плюсовой клеммой усилителя Если разница этих двух измерений будет незначительна то место общего заземления выбрано верно в противном случае необходимо подобрать другую точку Данные измерения следует проводить при включенном зажигании и включенных электропотребителях габариты подогрев и т д Если есть шумы от другой автомобильной электроники поставьте шумоподавительный дроссель в цепь электропитания Если есть легкие шумы используйте более толстый провод для заземления и добавьте дополнительный провод от данной точки заземления к точке заземления аккумуляторной батареи Для уменьшения контактного сопротивления а также для устранения плохого контактного соединения примените лужение подсоединяемого конца провода поставьте плоские разъемы и т д Никелированные плоские разъемы оптимальны не подвергаются коррозии имеют низкое контактное сопротивление Если принятие вышеперечисленных мер не привело к положительному эффекту обратитесь в авторизованный сервисный центр 2 4 Х КАНАЛЬНЫЙ УСИЛИТЕЛЬ ПОВЫШЕННОЙ МОЩНОСТИ 2 4 Х КАНАЛЬНЫЙ УСИЛИТЕЛЬ ПОВЫШЕННОЙ МОЩНОСТИ
