Griven PARADE C-36 [11/28] Funzioni dmx con modalità 5 canali

6.2.3 Funzioni DMX con modalità 5 canali

6.3 Funzioni DMX monocromatico

Il proiettore Parade C è in grado di funzionare senza segnale DMX (modo AUTOMATICO) ed è possibile configu-

rarlo in modo che un solo proiettore MASTER comandi una serie di proiettori SLAVE. Questa funzione è partico-

larmente utile quando si vuole far eseguire lo stesso programma a più proiettori in modo sincronizzato.

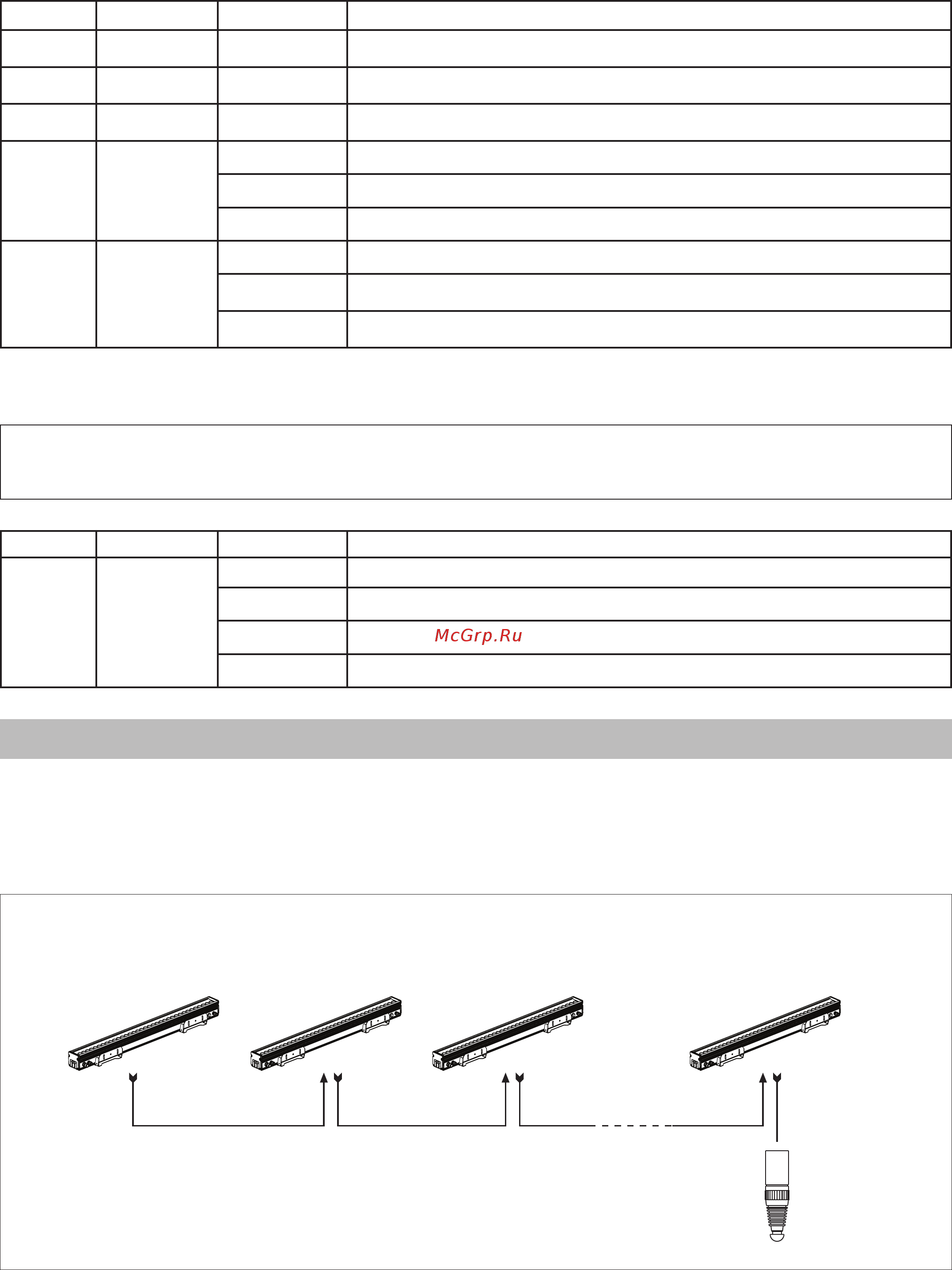

Nella seguente figura è visualizzato un esempio di architettura Master-Slave.

Canale Funzione Valore Descrizione

1 Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso

2 Verde 0-255 Controllo proporzionale 0-100% del colore Verde

3 Blu 0-255 Controllo proporzionale 0-100% del colore Blu

4 Dimmer

0-5 Intensità luminosa 0%

6-250 Controllo proporzionale intensità luminosa 0-100%

251-255 Intensità luminosa 100%

5 Strobo

0-5 Strobo disattivato

6-250 Controllo proporzionale effetto strobo 0-100%

251-255 Frequenza strobo 100%

Attenzione!

In assenza del segnale DMX i led rimarranno ACCESI

Canale Funzione Valore Descrizione

Dimmer

Strobo

0-15 Intensità luminosa 100%

16-150 Controllo proporzionale intensità luminosa 100-0%

151-160 Intensità luminosa 0%

161-255 Controllo proporzionale effetto strobo 0-100% (255=max)

7.0 Funzionamento Master-Slave e Automatico

Terminale

di linea IP65

(R=120

non

inclusa!)

MASTER SLAVE 1 SLAVE N

INOUTINOUT

SLAVE 2

INOUT OUT

Italiano 11
