TINSZA011SJZZ

XL-MP100HR

Подготовка к использованию

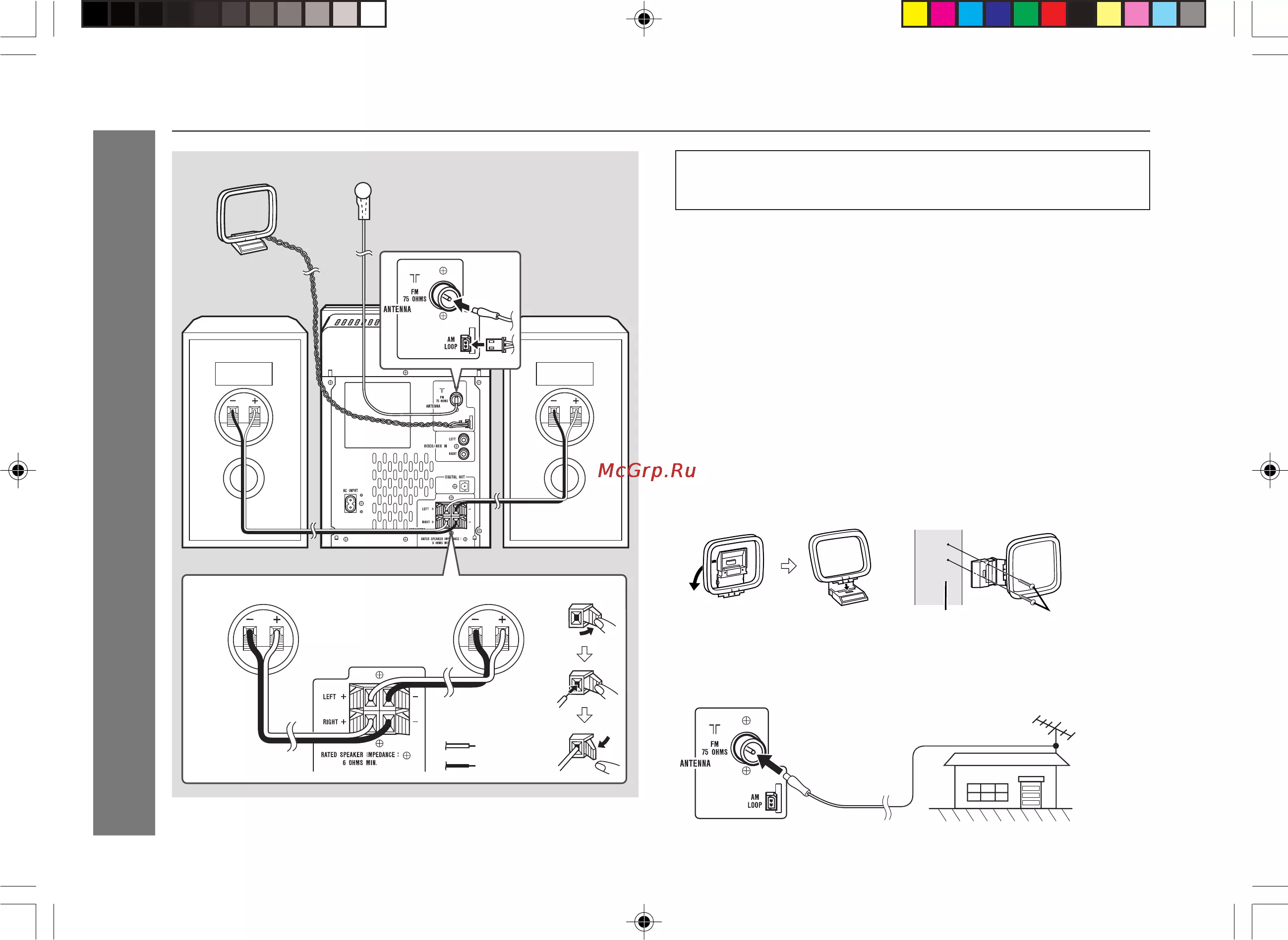

Подсоединение системы

Рамочная

АМ-антенна

ЧМ-антенна

Левый

громкоговоритель

Правый

громкоговоритель

Левый

громкоговоритель

Обязательно убедитесь в том, что вилка провода питания

переменного тока отсоединена от сетевой розетки, перед началом

подсоединения любого из проводов.

H Подсоединение антенн

Прилагаемая ЧМ-антенна:

Подсоедините провод ЧМ-антенны к гнезду FM 75 OHMS и найдите такое

положение провода ЧМ-антенны, которое обеспечивает самый высокий

уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

Подсоедините провод рамочной АМ-антенны к гнезду AM LOOP.

Установите рамочную АМ-антенну в положение оптимального приема.

Поместите рамочную АМ-антенну на полку и т.п. или прикрепите ее к

стойке или к стене винтами (не прилагаются).

Примечание:

Размещение антенны на аппарате или вблизи провода питания

переменного тока может вызывать помехи. Для наилучшего приема

размещайте антенну подальше от аппарата.

Установка рамочной АМ-антенны:

< Сборка > < Прикрепление к стене >

Внешняя ЧМ-антенна:

Используйте внешнюю ЧМ-антенну в случае, когда Вам необходим более

качественный прием. Проконсультируйтесь с Вашим дилером.

Внешняя ЧМ-антенна

Стена Винты (не прилагаются)

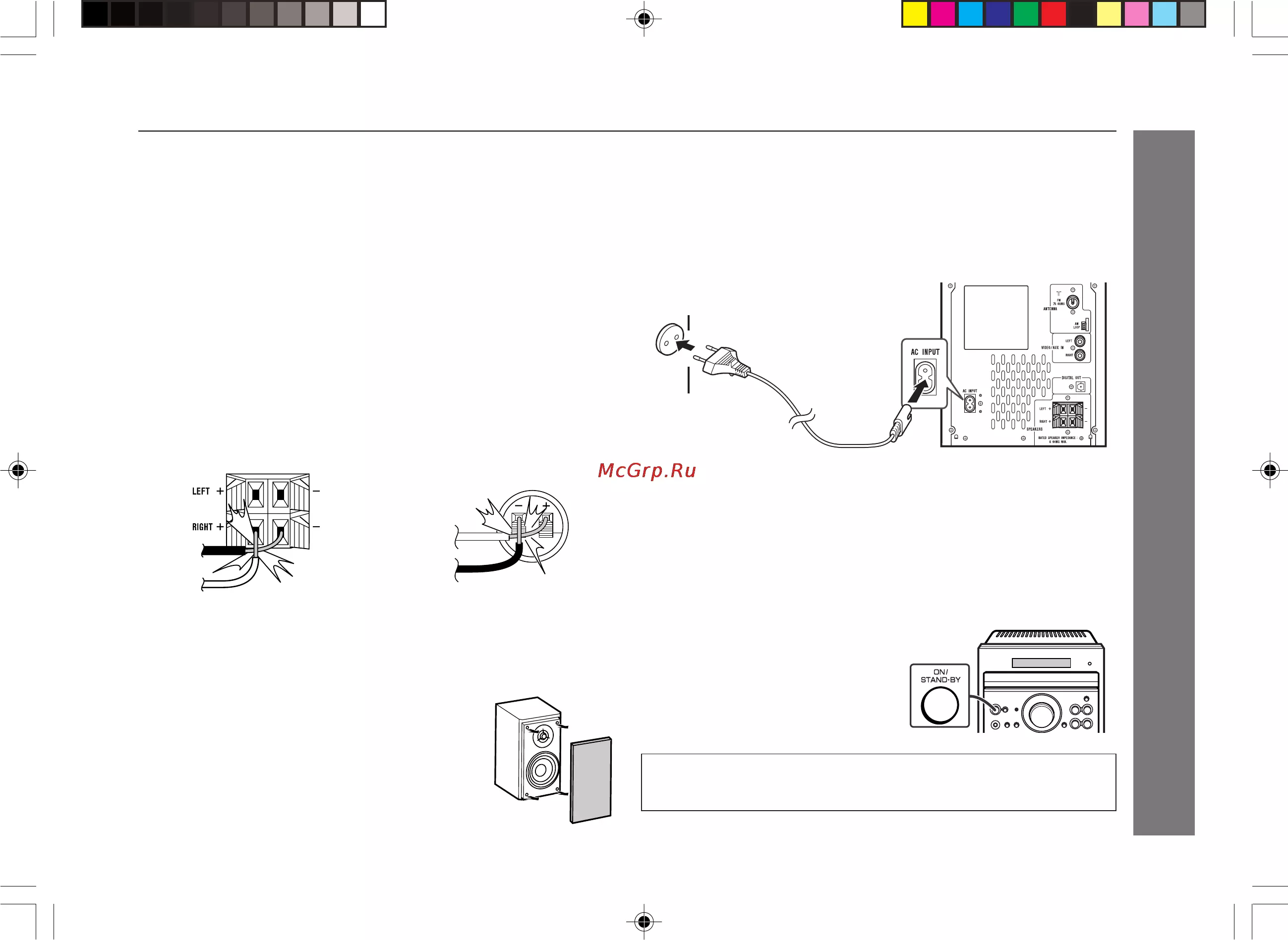

Черный

Красный

Правый

громкоговоритель
