6 Italiano
3.2 Trasporto
La scatola di cartone non è progettata per essere usata più di una volta perciò si raccomanda vivamente l’uso
di uno dei nostri flight case per trasportare l’apparecchiatura.
4.1 Fissaggio
Il proiettore può essere utilizzato sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi
posizione.

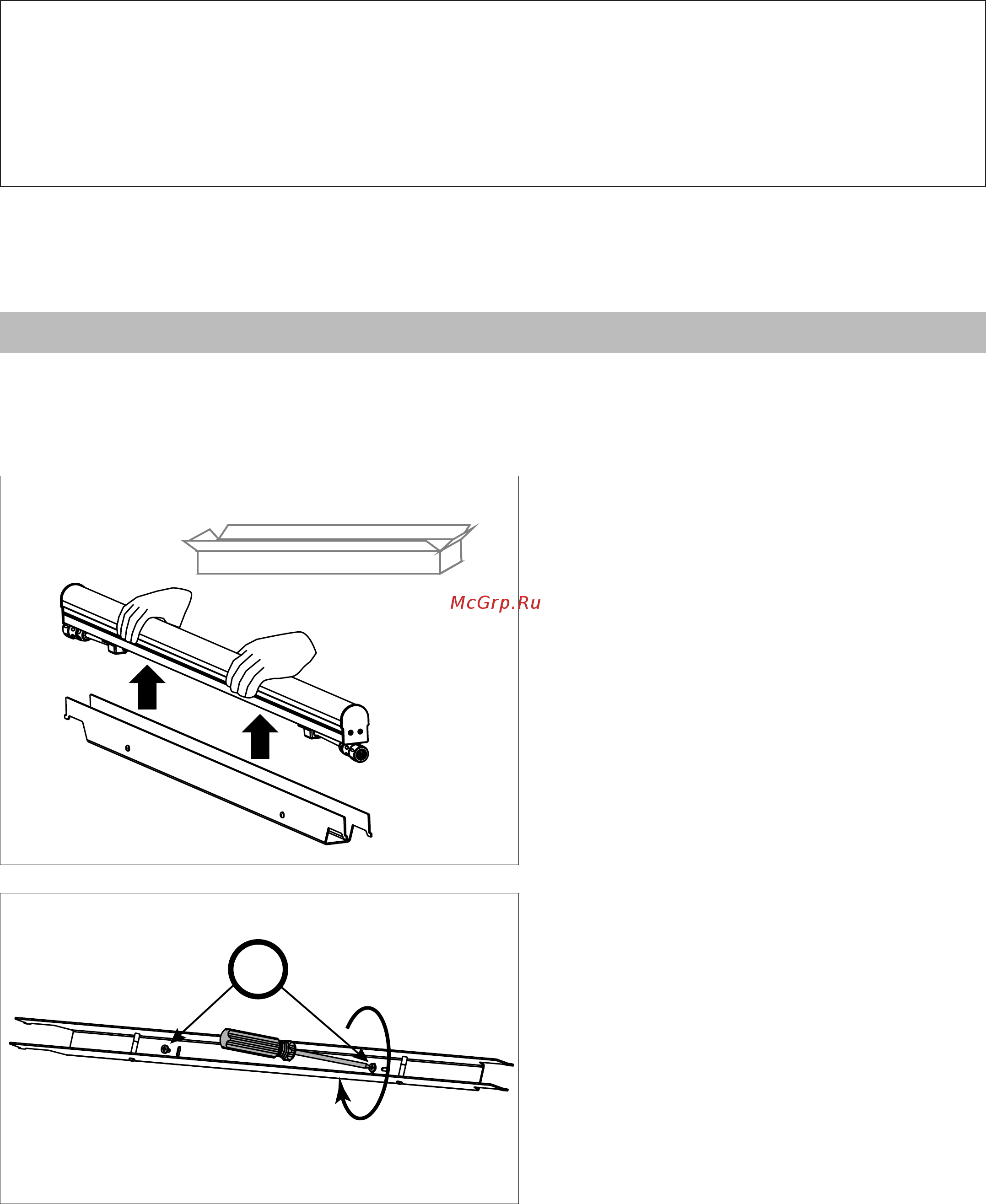

Estrarre il contenuto dalla scatola e separare l’ap-
parecchio dalla staffa metallica.
Fissare la staffa di fissaggio sulla superficie di desti-
nazione del proiettore attraverso i fori “A” il cui inte-
rasse è ricavabile dal disegno nel capitolo
precedente.
Attenzione!
• La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali
danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere.
• Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce.
• Eventuali resi di materiale dovranno essere autorizzati da Griven S.r.l. ed inviati completi della documentazione
fiscale necessaria.
4.0 Installazione
A
