IT:
Lo startline box è dotato di connettori XLR3 IP67 per input DMX, poste sul retro dell’apparecchio.
Il segnale DMX deve essere collegato utilizzando un cavo
schermato progettato per congegni RS-485, con sezione
minima di 0.35mm².
Il cavo di segnale deve essere collegato rispettando la
seguente tabella:
pin 1 = GND
pin 2 = data -
pin 3 = data +
In caso di apparecchi DMX con connettori a 5 poli i pin 4
e 5 non devono essere connessi.
ENG:
The unit is fitted with sockets XLR3 IP67, for DMX input.
The DMX signal is to be connected by using a shielded
cable designed for devices RS-485.
The signal cable must be connected according to the
following table:
pin 1 = GND
pin 2 = data -
pin 3 = data +
For DMX devices with 5 poles connectors, pins 4 and 5 are
not to be connected.

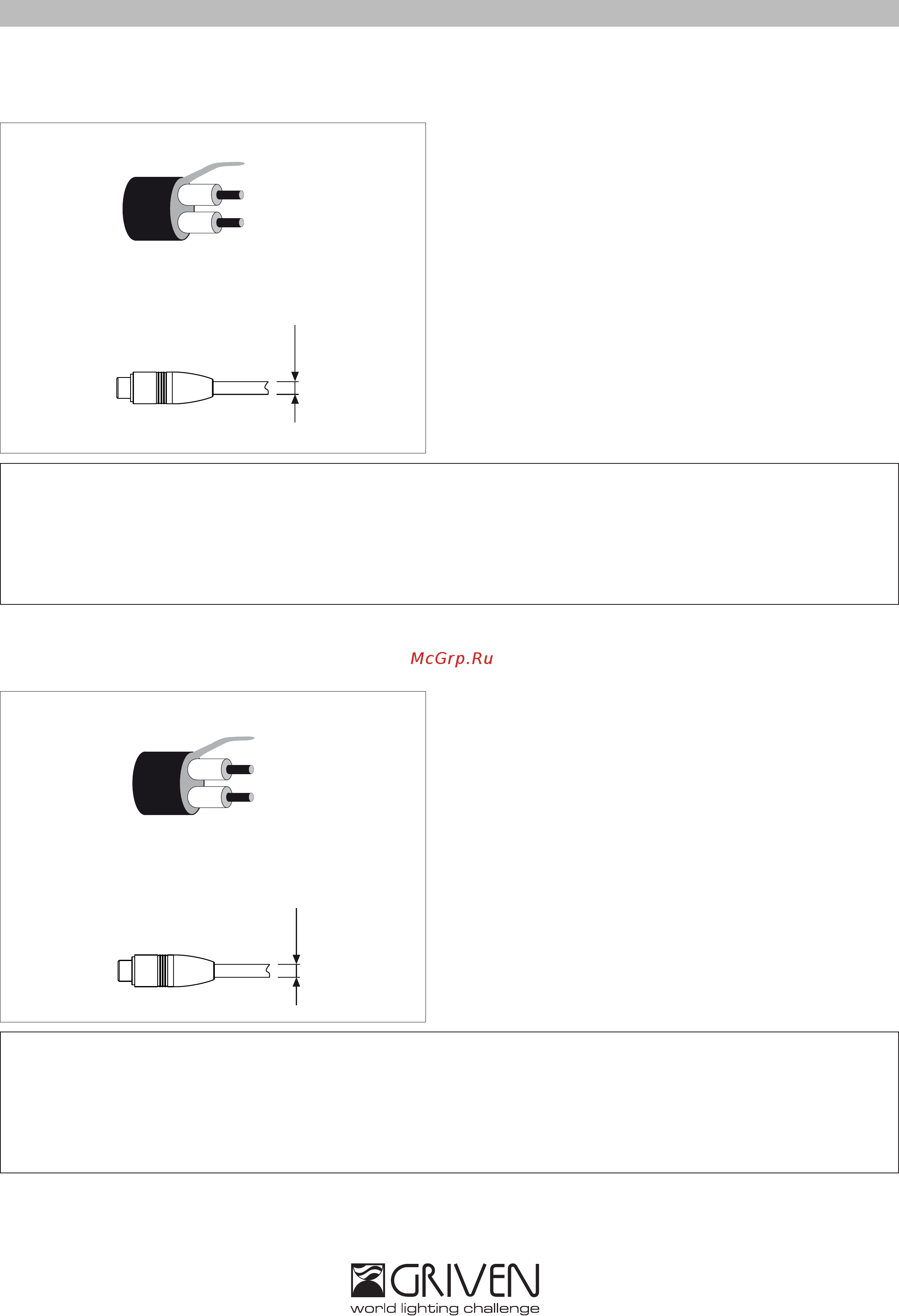

4.0 Connessione del segnale DMX - Connection to DMX signal
P
in 1: GND
P
in 2: DATA-
Pin 3: DATA+
ø 6 MIN
ø 8 MAX
Dimensioni cavo DMX
Attenzione!
La schermatura ed i conduttori non devono fare alcun tipo di contatto tra loro
o con la custodia metallica dei connettori.
Il pin numero 1 e la custodia non devono essere collegate alla massa elettrica dell’apparecchio.
Per collegare il segnale DMX o il terminale di linea, mantenendo il grado di protezione IP67,
utilizzate ESCLUSIVAMENTE i connettori XLR3 opzionali cod. AL1491 e AL1493.
Pin 1: GND
Pin 2: DATA-
Pin 3: DATA+
ø 6 MIN
ø 8 MAX
DMX cable size
Warning!
All data wires must be isolated one from another,
from the shield and from the metal housing of the connectors.
Pin number 1 of the housing is not to be connected to the electric ground of the unit.
Use the optional XLR3 connectors code AL1491 and AL1493, in order to preserve the IP67 protection rate.
