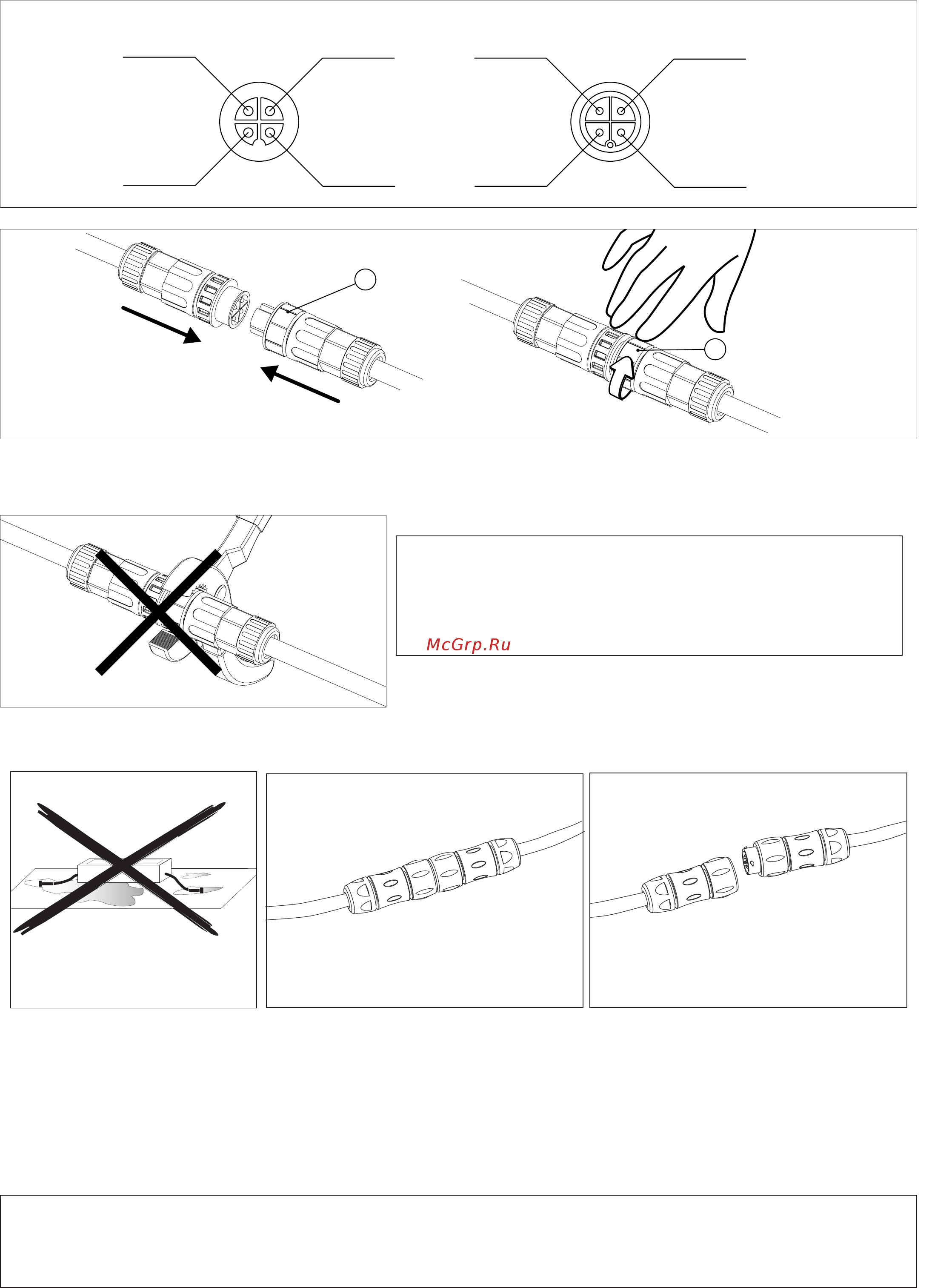

Collegate i connettori avvitando la ghiera “A” a mano.
-L’apparecchio lasciato con i connettori non connessi oppure non protetti è suscettibile ad
infiltrazioni di acqua e pertanto a rischio di malfunzionamenti. Se non è possibile collegare
subito tutti gli apparecchi tra loro in fase di posa, proteggere i connettori non collegati con
adeguati tappi.
-Il connettore in uscita dell’ultimo proiettore della catena deve necessariamente essere pro-
tetto in modo permanente tramite l’adeguato tappo o tappo con terminatore di linea se ri-
chiesto.
MASCHIOFEMMINA
GND+48V
DATA+ DATA-
GND +48V
DATA+DATA-
A
A
12
NO!
Attenzione!
Non avvitate i connettori con pinze o altri attrezzi.
Potrebbero danneggiarsi.
Attenzione!
Tassativamente collegare gli apparecchi tra loro avendo preventivamente
scollegato la tensione !
Italiano 7
IMPERMEABILITA’ GARANTITA
IMPERMEABILITA’ COMPROMESSA
Non lasciare per lungo tempo
il proiettore con i connettori
non protetti o scollegati !
