Griven GRAPH-i-CELL [6/20] Installazione

6 Italiano

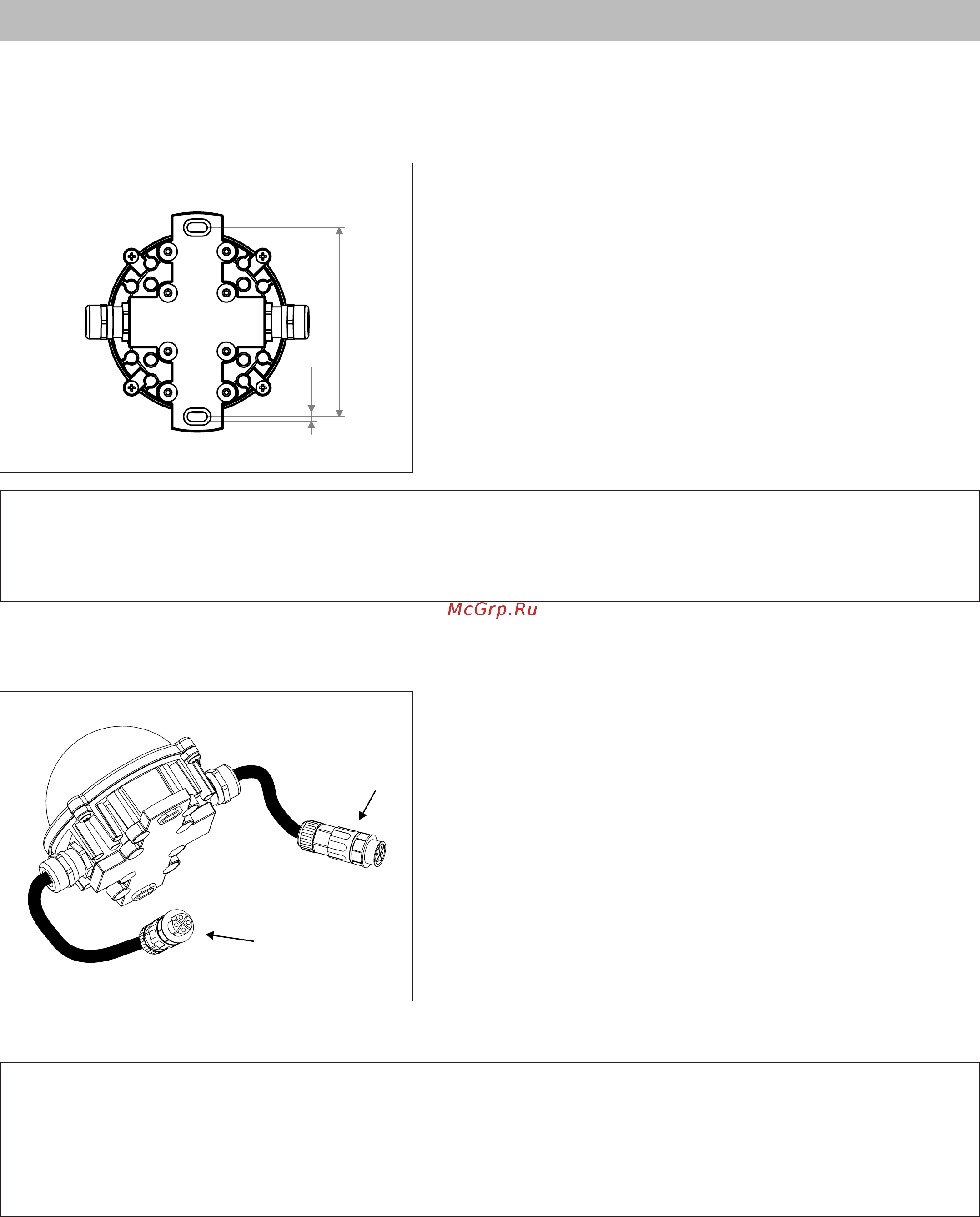

4.1 Fissaggio

Il proiettore può essere utilizzato sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi

posizione.

Utilizzare le due asole Ø6.8 (0.26”) per fissare l’apparecchiatura.

4.2 Collegamento della tensione d’alimentazione e del segnale DMX

Il proiettore è dotato di connettori IP68 di ingresso e uscita per la

connessione della tensione di alimentazione e del segnale DMX.

Per collegare la tensione di alimentazione e segnale di controllo,

mantenendo il grado di protezione IP68, utilizzate

ESCLUSIVAMENTE i cavi di connessione forniti da GRIVEN.

L’apparecchio funziona con tensione di 48 VDC.

Attenzione!

Verificate che la struttura possa sostenere almeno 10 volte il peso dell’apparecchiatura.

6,8

112

4.0 Installazione

INGRESSO

connettore

maschio

USCITA

connettore

femmina

Attenzione!

• Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse.

• E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto

dalle norme in vigore.

• Non alimentate l’apparecchio attraverso unità di potenza dimmer.

• Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato.
