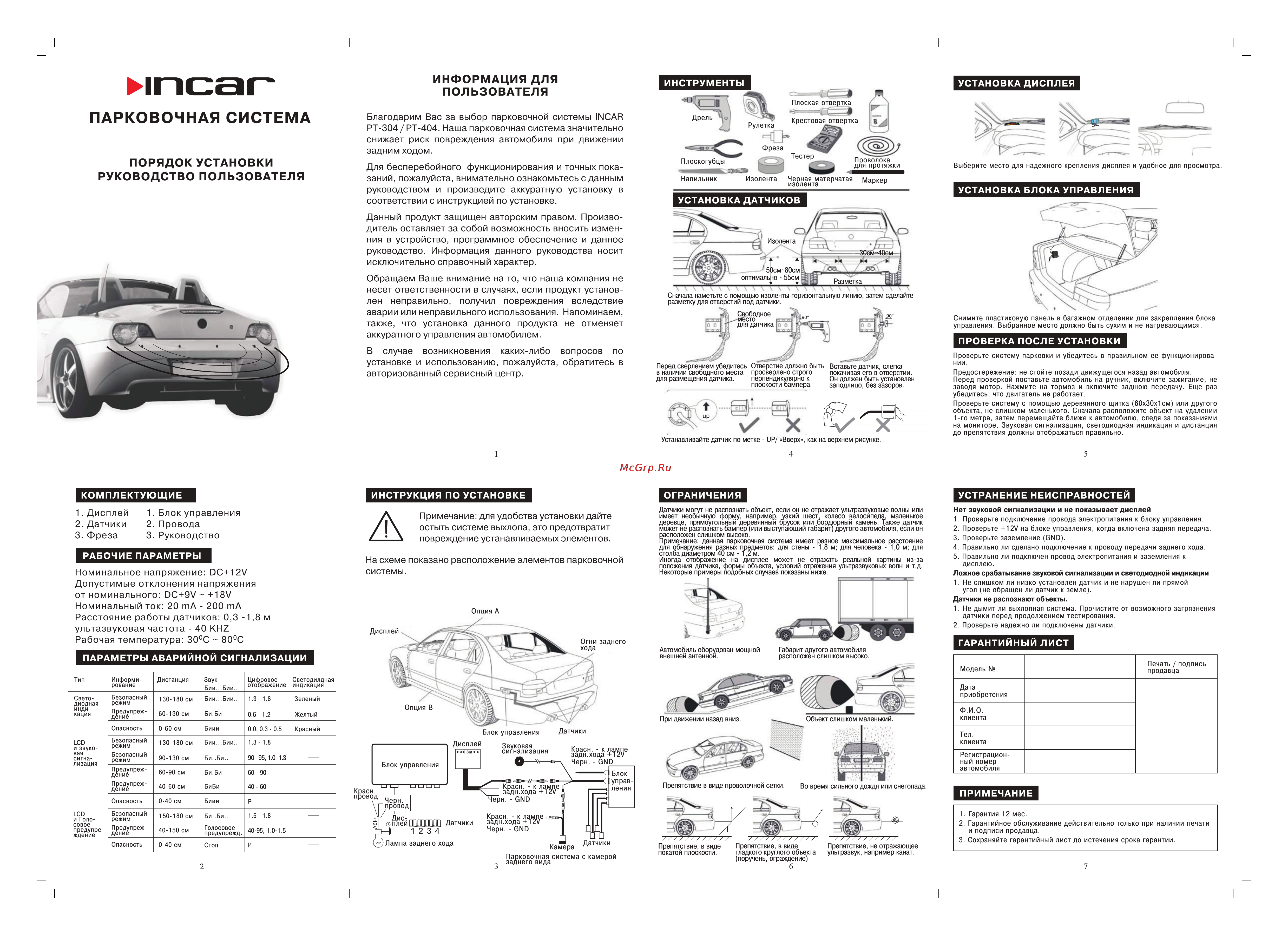

мпсаг ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ ПАРКОВОЧНАЯ СИСТЕМА Благодарим Вас за выбор парковочной системы 1МСАБ РТ 304 РТ 404 Наша парковочная система значительно снижает риск повреждения автомобиля при движении задним ходом ПОРЯДОК УСТАНОВКИ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Для бесперебойного функционирования и точных пока заний пожалуйста внимательно ознакомьтесь с данным руководством и произведите аккуратную установку в соответствии с инструкцией по установке УСТАНОВКА ДИСПЛЕЯ Выберите место для надежного крепления дисплея и удобное для просмотра Напильник Изолента Чеоная матерчатая Маркер УСТАНОВКА БЛОКА УПРАВЛЕНИЯ УСТАНОВКА ДАТЧИКОВ Данный продукт защищен авторским правом Произво дитель оставляет за собой возможность вносить изменния в устройство программное обеспечение и данное руководство Информация данного руководства носит исключительно справочный характер Обращаем Ваше внимание на то что наша компания не несет ответственности в случаях если продукт установ лен неправильно получил повреждения вследствие аварии или неправильного использования Напоминаем также что установка данного продукта не отменяет аккуратного управления автомобилем В случае возникновения каких либо вопросов по установке и использованию пожалуйста обратитесь в авторизованный сервисный центр Изолента ЗОСм ИОсм 50см 80с1 оптимально 55о Разметка Сначала наметьте с помощью изоленты горизонтальную линию затем сделайте разметку для отверстий под датчики оо V Свободное 1 место Г для датчика in о Снимите пластиковую панель в багажном отделении для закрепления блока управления Выбранное место должно быть сухим и не нагревающимся ПРОВЕРКА ПОСЛЕ УСТАНОВКИ Перед сверлением убедитесь в наличии свободного места для размещения датчика Отверстие должно быть Вставьте датчик слегка просверлено строго покачивая его в отверстии перпендикулярно к Он должен быть установлен плоскости бампера заподлицо без зазоров Проверьте нии систему парковки и убедитесь в правильном ее функционирова Предостережение не стойте позади движущегося назад автомобиля Перед проверкой поставьте автомобиль на ручник включите зажигание не заводя мотор Нажмите на тормоз и включите заднюю передачу Еще раз убедитесь что двигатель не работает Проверьте систему с помощью деревянного щитка 60x30x1 см объекта не слишком маленького Сначала расположите объект 1 го метра затем перемещайте ближе к автомобилю следя за на мониторе Звуковая сигнализация светодиодная индикация до препятствия должны отображаться правильно или другого на удалении показаниями и дистанция Устанавливайте датчик по метке ОР Вверх как на верхнем рисунке КОМПЛЕКТУЮЩИЕ 1 Дисплей 2 Датчики 3 Фреза ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1 Блок управления 2 Провода 3 Руководство ОГРАНИЧЕНИЯ Примечание для удобства установки дайте остыть системе выхлопа это предотвратит повреждение устанавливаемых элементов РАБОЧИЕ ПАРАМЕТРЫ На схеме показано расположение элементов парковочной системы Номинальное напряжение БС 12 Допустимые отклонения напряжения от номинального БС 9 187 Номинальный ток 20 тА 200 тА Расстояние работы датчиков 0 3 1 8 м ультазвуковая частота 40 КН7 Рабочая температура 30 С 80 С УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Датчики могут не распознать объект если он не отражает ультразвуковые волны или имеет необычную форму например узкий шест колесо велосипеда маленькое деревце прямоугольный деревянный брусок или бордюрный камень Также датчик может не распознать бампер или выступающий габарит другого автомобиля если он расположен слишком высоко Примечание данная парковочная система имеет разное максимальное расстояние для обнаружения разных предметов для стены 1 8 м для человека 1 0 м для столба диаметром 40 см 1 2 м Иногда отображение на дисплее может не отражать реальной картины из за положения датчика формы объекта условий отражения ультразвуковых волн и т д Некоторые примеры подобных случаев показаны ниже Нет звуковой сигнализации и не показывает дисплей 1 Проверьте подключение провода электропитания к блоку управления 2 Проверьте 127 на блоке управления когда включена задняя передача 3 Проверьте заземление ЭМЭ 4 Правильно ли сделано подключение к проводу передачи заднего хода 5 Правильно ли подключен провод электропитания и заземления к дисплею Ложное срабатывание звуковой сигнализации и светодиодной индикации 1 Не слишком ли низко установлен датчик и не нарушен ли прямой угол не обращен ли датчик к земле Датчики не распознают объекты 1 Не дымит ли выхлопная система Прочистите от возможного загрязнения датчики перед продолжением тестирования 2 Проверьте надежно ли подключены датчики Опция А Автомобиль оборудован мощной внешней антенной ПАРАМЕТРЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ Габарит другого автомобиля расположен слишком высоко ГАРАНТИЙНЫЙ ЛИСТ Модель Тип Информи рование Свето диодная инди кация Безопасный режим Предупреж дение LCD и звуко вая сигна лизация LCD и Голосовое предупре ждение Дистанция Звук Бии Бии Цифровое отображение 130 180 см Бии Бии 1 3 1 8 Зеленый 60 130 см Би Би 0 6 1 2 Желтый Опасность 0 60 см Биии 0 0 0 3 0 5 Красный Безопасный режим Безопасный режим 130 180 см Бии Бии 1 3 1 8 90 130 см Би Би 90 95 1 0 1 3 Предупреж дение Предупреж дение 60 90 см Би Би 60 90 40 60 см БиБи 40 60 Опасность 0 40 см Биии Р Безопасный режим Предупреж дение 150 180 см Би Би 1 5 1 8 1 Гарантия 12 мес 40 150 см Голосовое предупрежд 40 95 1 0 1 5 Опасность 0 40 см Стоп Р 2 Гарантийное обслуживание действительно только при наличии печати и подписи продавца 3 Сохраняйте гарантийный лист до истечения срока гарантии 2 Светодилдная индикация Печать подпись продавца Дата приобретения Ф И О клиента Блок управления Датчики Тел клиента Регистрацион ный номер автомобиля ПРИМЕЧАНИЕ Парковочная система с камерой заднего вида Препятствие в виде покатой плоскости Препятствие в виде гладкого круглого объекта поручень ограждение 6 Препятствие не отражающее ультразвук например канат
