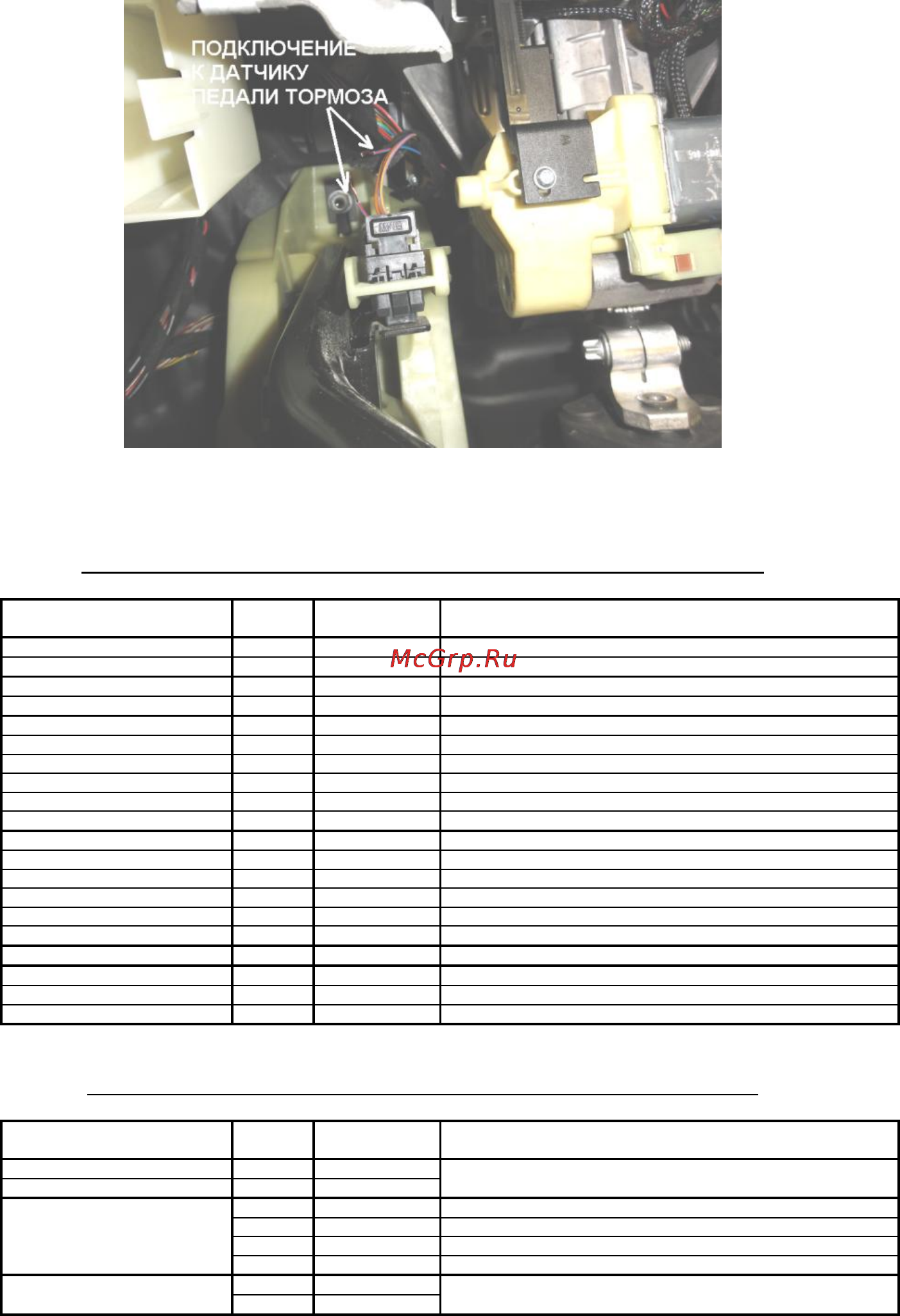

Рис. 3. Место подключения к датчику педали тормоза
Таблица 1. Назначение и подключение выводов 20-ти контактного разъема модуля:
Назначение (полярность)
№
контакта
Цвет провода
Подключение (Функция)
питание «+12В»
11
красный
к красному/синему проводу (№ 34) блока CAS а/м
питание «земля»
1
коричневый
к коричневому проводу (№ 12) блока CAS а/м
СAN Hi
12
желтый/зеленый
к оранжевому/зеленому проводу (№ 35) блока CAS а/м
CAN Low
2
желтый
к зеленому проводу (№ 26) блока CAS а/м
вход 1 (+)
13
фиолетовый
Запуск/глушение двигателя по положительному импульсу/уровню
вход 2 (-)
3
серый
Запуск/глушение двигателя по отрицательному импульсу/уровню
вход 3 (-)
14
белый
Открывание дверей
вход 4 (-)
4
оранжевый
Закрывание дверей
вход 5 (-)
15
черный
Запрет работы автозапуска
вход 6 (+)
5
желтый
Аварийная сигнализация
выход 1 (-)
16
серый
Статус работы автозапуска
выход 2 (-)
6
серый
Статус работающего двигателя
выход 3 (-)
17
серый
Статус движения а/м более 5 см
выход 4(-)
7
серый
Статус нарушенного периметра
выход 5(+)
18
зеленый
Статус включенного зажигания
выход 6(-)
8
серый
Статус несанкционированного нарушения периметра
вход 7(+)
19
красный
Включение стартера
педаль тормоза (NO)
9
желтый
к коричневому/серому проводу (№ 32) блока CAS а/м
педаль тормоза (COM)
20
синий
к синему/красному проводу от датчика педали тормоза а/м
педаль тормоза (NC)
10
желтый/зеленый
к синему/красному проводу к датчику педали тормоза а/м
Таблица 2. Назначение и подключение выводов 8-ми контактного разъема модуля:
Назначение (полярность)
№
контакта
Цвет провода
Подключение (Функция)
вход перемычки (-)
5
коричневый
Установленная перемычка разрешает работу автозапуска от штатного
брелока
«земля» перемычки
1
коричневый
Управление кнопкой
START/STOP Engine
6
черный
к черному/белому проводу (№ 7) разъема «B» блока CAS
2
зеленый
к зеленому проводу (№ 21) разъема «B» блока CAS
7
оранжевый
к оранжевому проводу (№ 8) разъема «B» блока CAS
3
белый
к белому/синему проводу (№ 6) разъема «B» блока CAS
Рамка считывателя
8
серый
В разрыв серого провода (№ 10) разъема «B» блока CAS
4
серый
