10.1.6. Установите и с помощью ключа для сверлильного патрона (Р) закрепите в сверлильном патроне (8)

необходимый режущий инструмент, Рис.9.

10.1.7. Маховиком поперечного перемещения рабочего стола (1) отведите режущий инструмент от

заготовки, Рис.2а.

10.1.8. Положение рабочего стола (6) зафиксируйте поворотом по часовой стрелке ручки фиксации

поперечного перемещения рабочего стола (30), Рис. 5.

10.1.9. Уберите со станка все

инструменты, используемые при настройке (перенастройке) и подготовке

станка к работе. Освободите рабочую зону станка и рабочее место оператора от препятствий, мешающих в

процессе работы.

10.2. Включение, выключение (Рис. 2а, 2б, 2в)

ВНИМАНИЕ! Станок оборудован конечным выключателем. Произвести включение станка можно

только при закрытом защитном экране (7).

10.2.1. Вставьте электрическую вилку шнура питания станка

в розетку с напряжением 220 В.

10.2.2. Для включения фрезерного станка необходимо: закрыть защитный экран (7), установить ручку

двухпозиционного переключателя (16) в положение «ВКЛ»(I). При этом, на цифровом индикаторе частоты

вращения шпинделя (15) появится показание «0000». Нажмите кнопку включения вращения шпинделя (46) -

«Start». На цифровом индикаторе (15) появится минимальное значение частоты вращения шпинделя

«0100» ±10% .

10.2.3. Для увеличения частоты вращения

шпинделя нажмите кнопку (39) «↑», для уменьшения – кнопку (45)

«↓».

10.2.4. Станок должен поработать 5 минут.

За это время:

- частоту вращения шпинделя повысьте до максимального значения;

- нажатием кнопок (42) и (43) проверьте работоспособность переключения направления вращения

шпинделя (9) ;

- нажатием кнопки (41) проверьте установку максимальной частоты вращения шпинделя для нарезания

резьбы – 500 мин

-1

±10%. При этом, загорится индикаторная лампочка (40), и управление переключения

направления вращения шпинделя (9) переходит на кнопки (18).

ПРЕДУПРЕЖДЕНИЕ: Переключение направления вращения шпинделя производите на минимальной

частоте вращения не более 500 мин-1.

10.2.5. Убедитесь, что все элементы станка надежно закреплены и работают равномерно и без

посторонних звуков.

10.2.6. Нажатием кнопки (44) «Stop» выключите вращения шпинделя, дождитесь полной остановки

электродвигателя.

10.2.7. Повторно включите станок. Проверьте аварийное выключение вращение шпинделя, для чего

нажмите кнопку аварийного выключения (13). Для повторного включения вращения шпинделя необходимо

кнопку (13) повернуть по стрелке.

10.3. Органы управления и контроля (Рис. 2а-4)

10.3.1. Позиционирование режущего инструмента в вертикальном направлении относительно заготовки

производится вращением маховика вертикального перемещения шпиндельной бабки (32). Предварительно

необходимо поворотом

ручки (38) против часовой стрелки ослабить фиксацию прежней установки.

10.3.2. Высота перемещения контролируется по шкале нониуса (57) маховика вертикального перемещения

шпиндельной бабки (37).

10.3.3. Для установки шпиндельной бабки (17) в зафиксированном положении необходимо ручку фиксации

(38) оттянуть в направлении от станка, установить (как накидной ключ) в удобное положение и повернуть по

часовой стрелке до определённого усилия.

10.3.4. Для подачи режущего инструмента в вертикальном направлении необходимо поворотом против

часовой стрелки ручки фиксации перемещения шпинделя (10) ослабить ранее установленное

зафиксированное положение шпинделя (9).

10.3.5. Подача режущего инструмента в вертикальном направлении относительно заготовки производится:

- точно, вращением маховика перемещения шпинделя (12). При этом маховик (23) находится в крайнем,

закрученном по часовой стрелке, положении. Глубина подачи

контролируется по цифровому индикатору

(50) панели управления и индикации перемещения шпинделя (11) (см. пункт 10.3.10.- 10.3.13).

- грубо, вращением рычага перемещения шпинделя (20). При этом, маховик (23) необходимо повернуть

против часовой стрелки на 1-2 оборота из крайнего фиксированного положения. Глубина подачи

контролируется по цифровому индикатору (50) панели управления и индикации перемещения шпинделя

(11).

10.3.6. Для установки шпинделя (9) в зафиксированном

положении, необходимо повернуть ручку фиксации

перемещения шпинделя (10) по часовой стрелке до определённого усилия.

10.3.7. Позиционирование и подача заготовки, закреплённой на рабочем столе (6), в продольном

направлении производится вращением маховика продольного перемещения стола (26). Зафиксированное

положение рабочего стола (6) устанавливается поворотом по часовой стрелке ручки фиксации продольного

перемещения рабочего стола (3) до определённого усилия. Расстояние подачи

заготовки контролируется

по шкале продольного перемещения рабочего стола (5). Точное расстояние подачи контролируется по

шкале нониуса (28) маховика продольного перемещения рабочего стола (26). Цена одного деления – 0,02

мм.

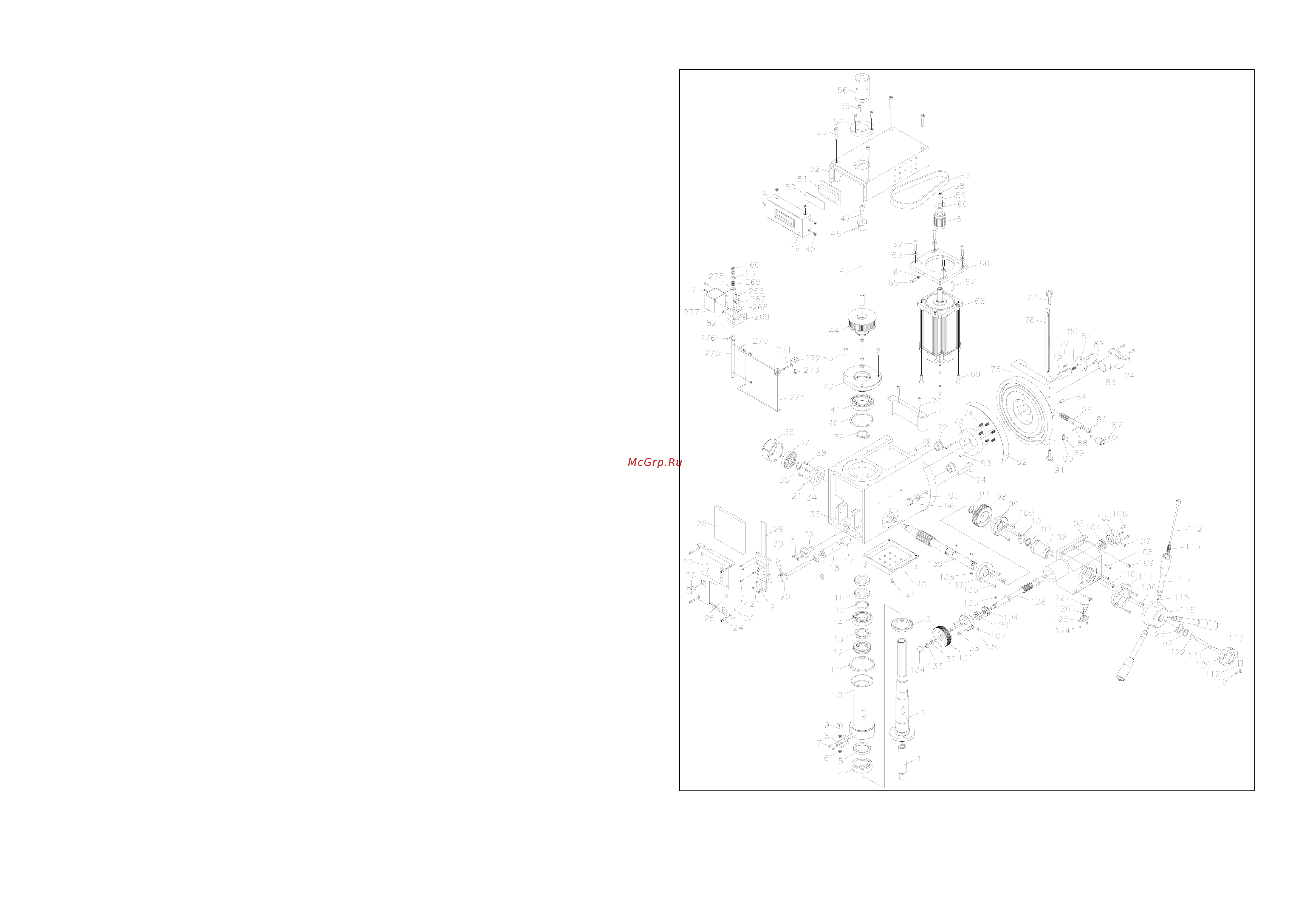

СХЕМА СБОРКИ СТАНКА «КОРВЕТ 415»
