9. РЕГУЛИРОВКА

Ваш станок был собран и полностью отрегулирован на заводе - изготовителе. Во время транспортировки

регулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить.

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это

может привести к травме.

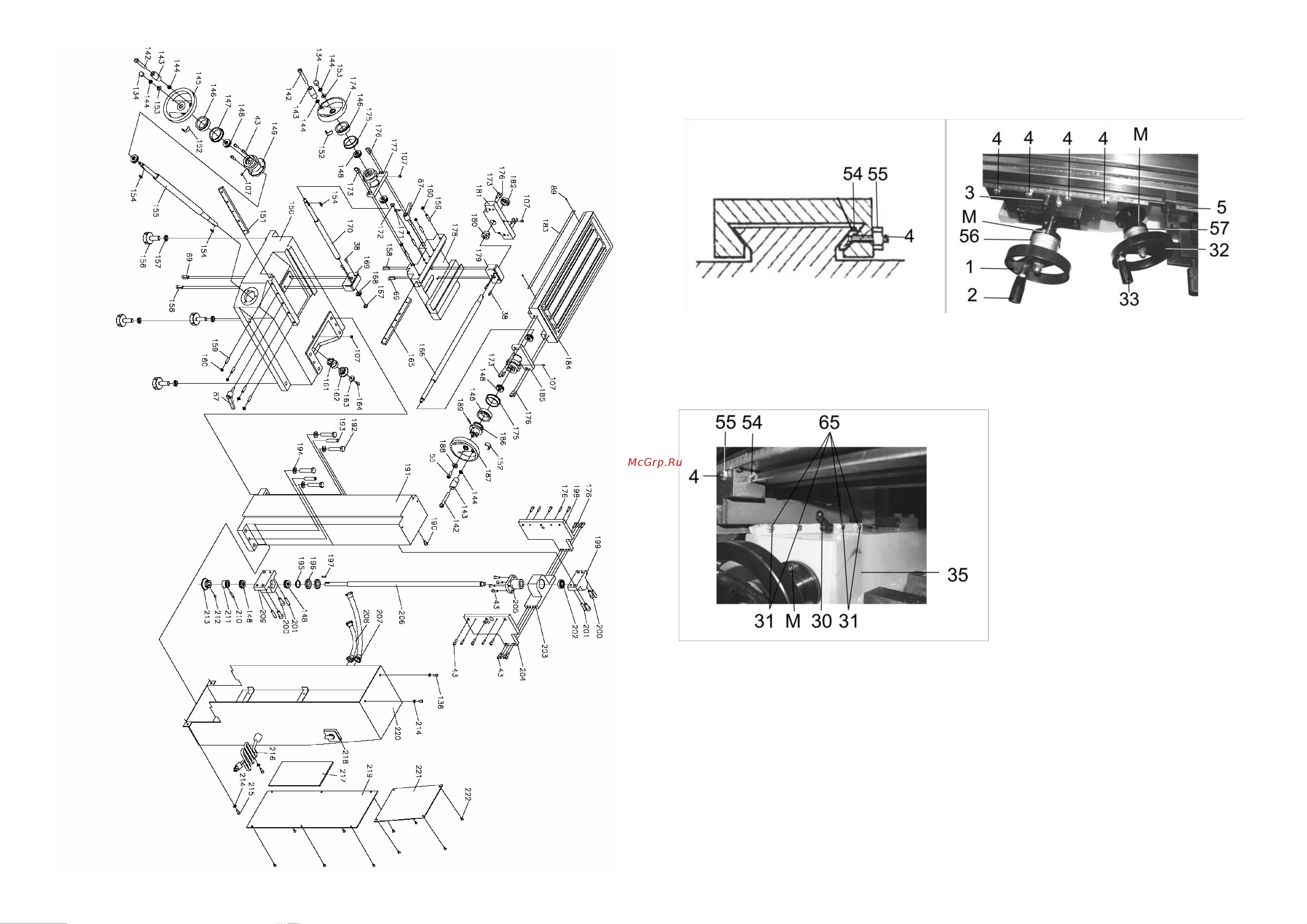

Рис. 3 Рис.4

9.1. Регулировка плавности хода продольного перемещения рабочего стола (Рис. 2а, 3-5)

9.1.1. Равномерно ослабьте все контргайки (55) и винты (4) клина (54). При закручивании винтов (4)

прилагайте одинаковый крутящий момент к каждому винту (4). Ослабьте фиксацию продольного

перемещения рабочего стола (6) ручкой (3). Плавность и равномерность продольного перемещения рабочего

стола (6) проверьте с помощью поворота маховика продольного перемещения рабочего стола (26)

за ручку

маховика продольной подачи рабочего стола (27).

Рис. 5

9.1.2. Если движение затруднено, выкрутите

каждый регулировочный винт (4) на ¼ оборота

и закрепите положение контргайками (55).

9.1.3. Проверьте регулировку еще раз,

поворачивая маховик продольного

перемещения рабочего стола (26). Движение

должно быть равномерным и плавным по всей

длине перемещения рабочего стола (6).

9.1.4. Если движение слишком свободное,

закрутите

все регулировочные винты (4) на ⅛

оборота и закрепите положение контргайками

(55). Проверьте еще раз.

9.1.5. Закрепите все контргайки (55), соблюдая

осторожность, чтобы не сместить

регулировочные винты (4) клина (54).

9.1.6. По окончанию регулировки полностью

выдвиньте рабочий стол (6), очистите и

смажьте все сопрягаемые поверхности и

резьбу ходового винта.

9.2. Регулировка плавности хода поперечного перемещения рабочего стола (

Рис. 2а, 3-5)

9.2.1. .Регулировка хода поперечного перемещения стола выполняется так же, как и регулировка хода

продольного перемещения рабочего стола (см. п. 9.1). Регулировочные винты (31) и контргайки (65)

находятся на станине (35).

10.ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

10.1. Подготовка к работе

10.1.1. К работе со станком допускаются подготовленные и имеющие опыт работы на сверлильных и

фрезерных металлообрабатывающих станках

операторы. Перед началом выполнения работ со станком

изучите и чётко соблюдайте технологию выполнения предполагаемых операций, применение режущего

инструмента и скоростной режим обработки для данного материала заготовки, для чего используйте

соответствующую справочную и учебною литературу. Чётко знайте назначение каждого органа управления

станка.

10.1.2. Убедитесь, что сетевой шнур питания (25) станка не подключен к

розетке питающей сети, Рис.2а.

10.1.3. Проверьте наличие и исправность всех узлов и деталей станка.

10.1.4. Установите и закрепите на рабочем столе (6) заготовку (при помощи зажимов, адаптеров или тисков)

Рис.2а.

10.1.5. Проверьте надёжность закрепления сверлильного патрона (8) (цангового патрона, фрезы) (см. п.п.

11.1), Рис.2а;9.
