Home Element HE-FN1203 [2/4] Сборка вентилятора

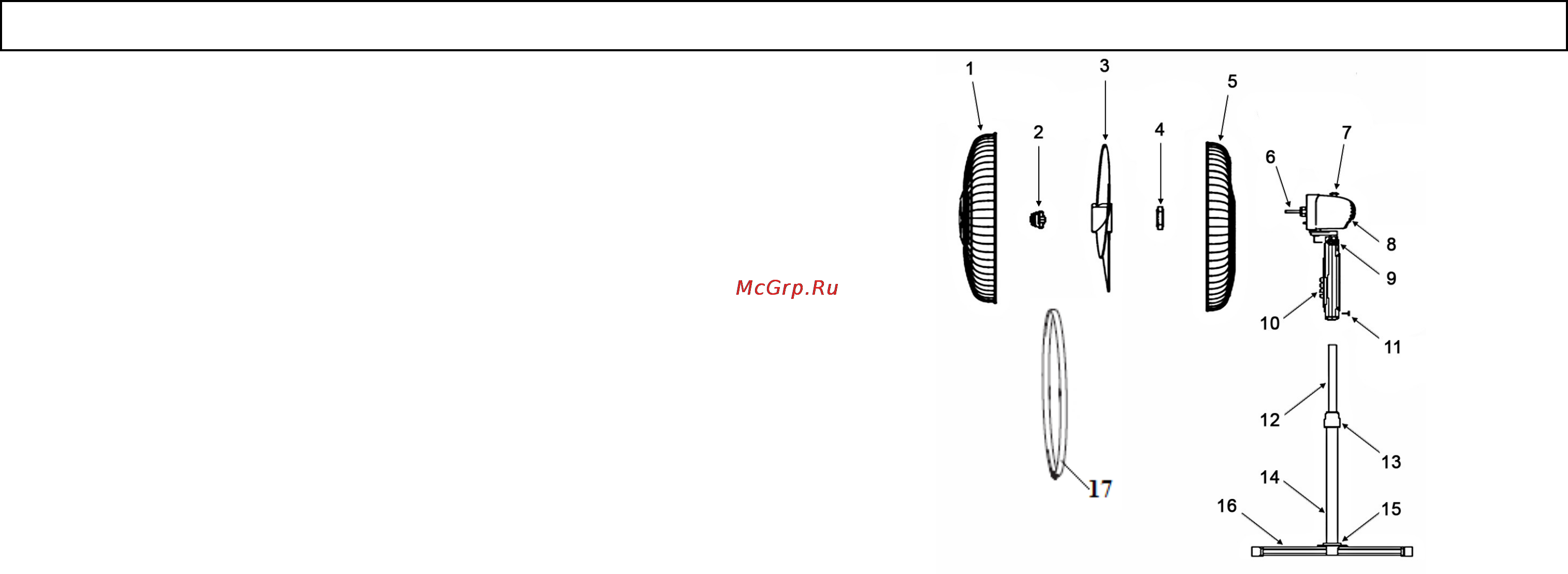

ОПИСАНИЕ

1. Передняя защитная решетка

2. Фиксирующая гайка лопастей вентилятора

3. Лопасти вентилятора

4. Фиксирующая гайка задней решетки

5. Задняя защитная решетка

6. Вал

7. Кнопка включения вращения вентилятора

8. Мотор

9. Регулятор наклона

10. Панель управления

11. Винт

12. Внутренняя телескопическая трубка

13. Фиксатор внутренней трубки

14. Стойка

15. Декоративная чашка стойки

16. База

17. Кольцо-фиксатор решеток

СБОРКА ВЕНТИЛЯТОРА

• Прибор поставляется в разобранном виде. Перед сборкой убедитесь в том, что комплект поставки полный и прибор не был поврежден при транспортировке.

• Не подключайте прибор к сети, не собрав его предварительно полностью. При сборке Вам необходимо выполнить следующие операции:

• Выкрутите четыре винта из базы (16).

• Поместите стойку (14) на базу и закрепите ее при помощи четырех винтов.

• Опустите декоративную чашку стойки (15) на стойку сверху вниз.

• Закрепите телескопическую трубку (12) со стойкой (16) с помощью винта для фиксации внутренней трубки (13).

• Фиксатор внутренней трубки (13) должен быть закручен прежде установки моторной секции.

• Надежно закрепите мотор (8) на конце внутренней трубки (12) с помощью винта.

• Установите заднюю защитную решетку (5) на вал (6) мотора (8) и закрепите при помощи фиксирующей гайки задней решетки (4).

• Установите лопасти вентилятора (3) на вал двигателя (6) и закрепите с помощью фиксатора (2).

• Прикрепите переднюю защитную решетку (1) к задней (5) и закрепите при помощи кольца-фиксатора решеток (17).

• Для того чтобы изменить высоту вентилятора, открутите винт для фиксации внутренней трубки (13), настройте нужную высоту и затяните винт.
