Рóссêий 10

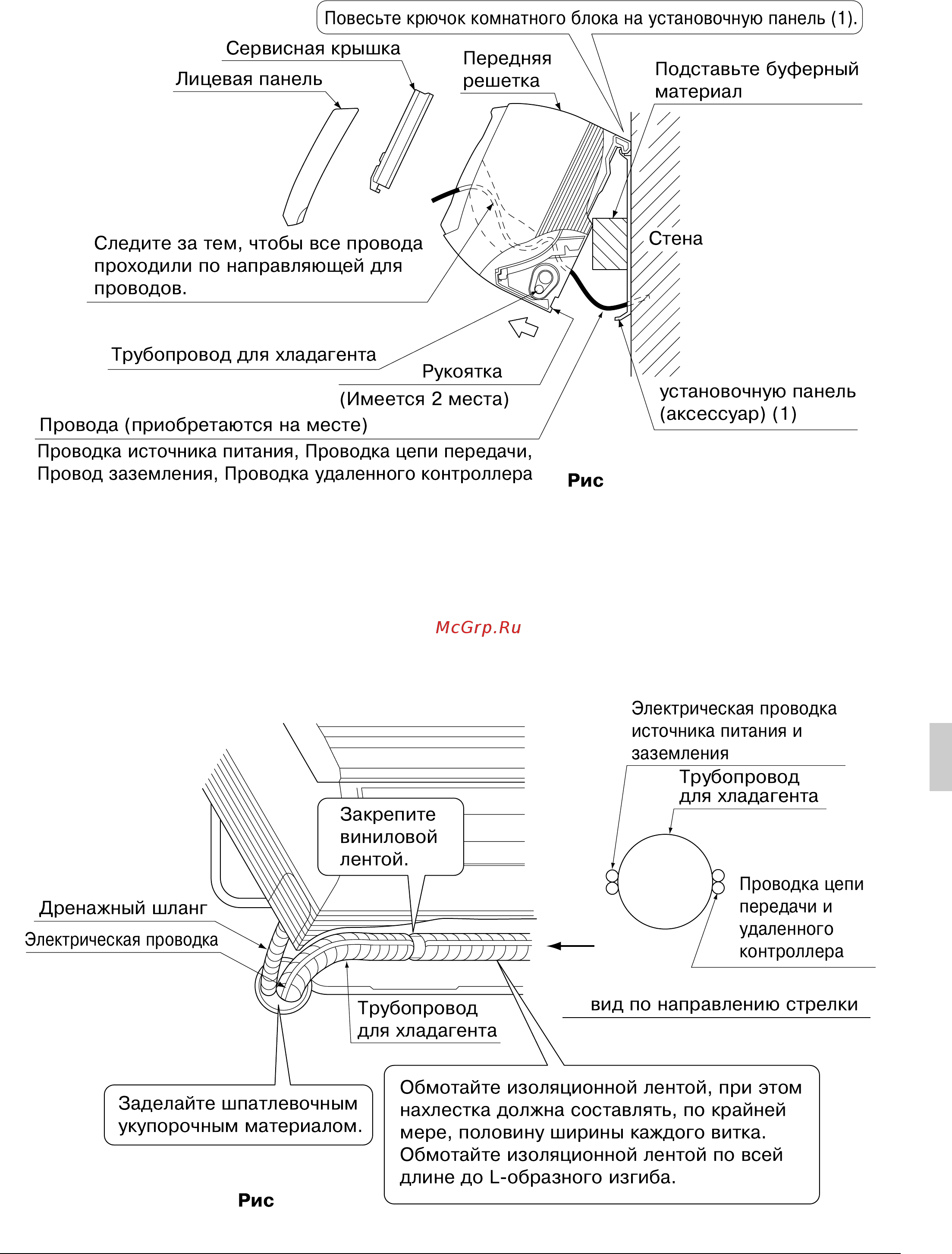

(6) Повесьте êомнатный блоê на óстановочнóю панель. (См. рис. 9)
• Использование бóферноãо материала междó стеной и êомнатным блоêом в данный момент
óпростит работó.
Вывод трóбы справа, снизó справа и сзади справа
• Подведите дренажный шланã и трóбопровод для хладаãента ê стене.
(7) Просóньте проводêó источниêа питания, проводêó цепи передачи, проводêó
заземления и проводêó óдаленноãо êонтроллера через заднюю часть блоêа по
направлению ê передней части.
(8) Подсоедините трóбопроводы. (См. раздел “5. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА” и рис. 10)
. 9
. 10
A
A
09_RU_3P156215-10Q.fm Page 10 Friday, April 3, 2009 9:33 AM
