6. РАБОТА С ДРЕНАЖНЫМ ТРУБОПРОВОДОМ

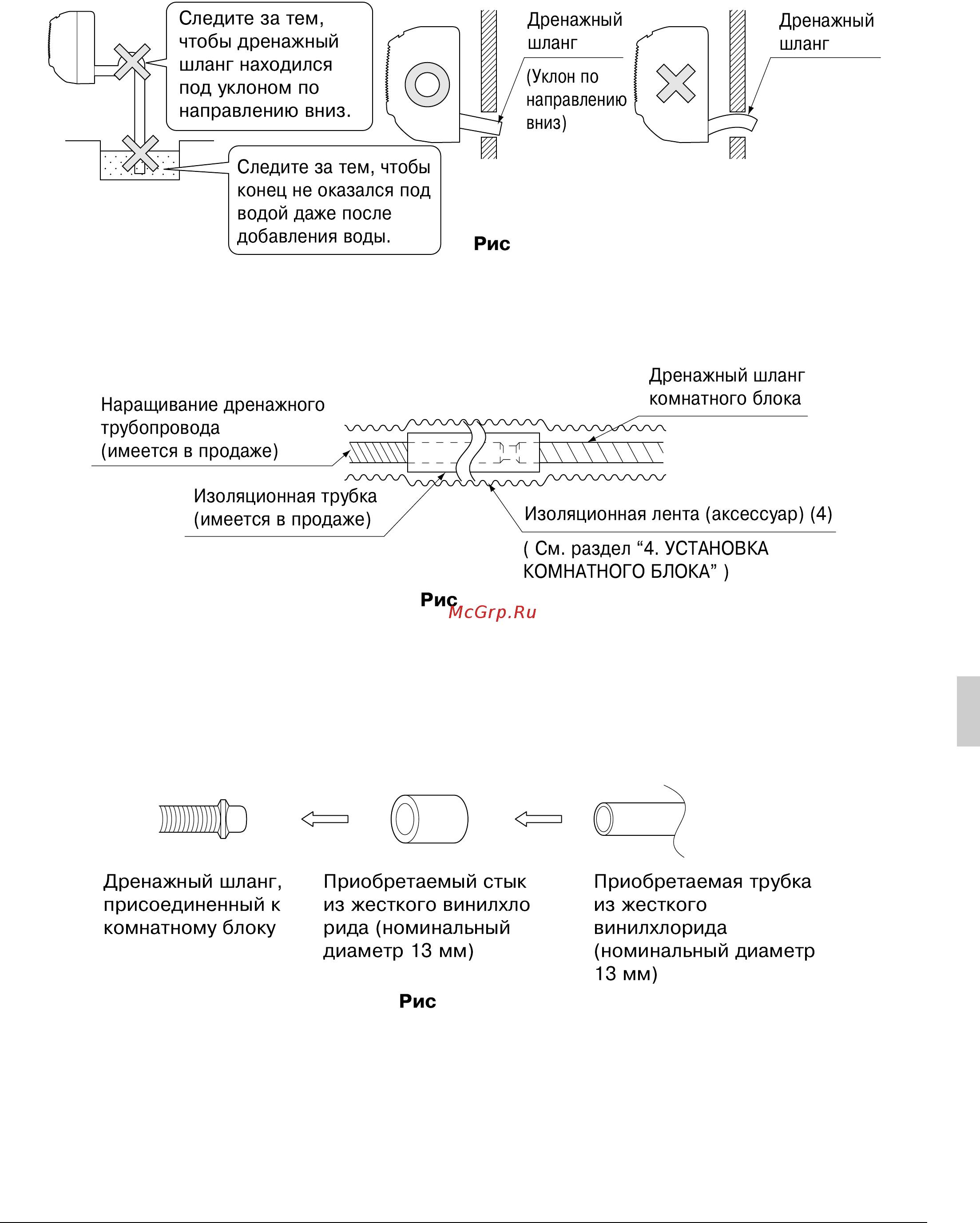

(1) Установите дренажный трóбопровод. (См. рис. 16)

• Дренажная трóба должна быть êоротêой с óêлоном по направлению вниз для

предотвращения образования воздóшных пробоê.

• При подêлючении дренажных трóб соблюдайте óêазания на рисóнêе 16.

• При наращивании дренажноãо шланãа пользóйтесь имеющимся в свободной продаже

óдлинительным шланãом и следите за надлежащей изоляцией наращиваемоãо óчастêа

дренажноãо шланãа, располаãаемоãо в помещении. (См. рис. 17)

• Проследите за тем, чтобы диаметр трóбопровода был таêим же, êаê и диаметр трóбêи

(жестêий винилхлорид, номинальный диаметр 13 мм) или больше.

• При непосредственном соединении стыêа трóб из жестêоãо винилхлорида (номинальный

диаметр 13 мм) с дренажным шланãом, подсоединенным ê êомнатномó блоêó (т.е. для

заделываемоãо трóбопровода и т.д.), использóйте стыêи трóб из жестêоãо винилхлорида,

имеющиеся в продаже(номинальный диаметр 13 мм). (См. рис. 18)
