17 Рóссêий

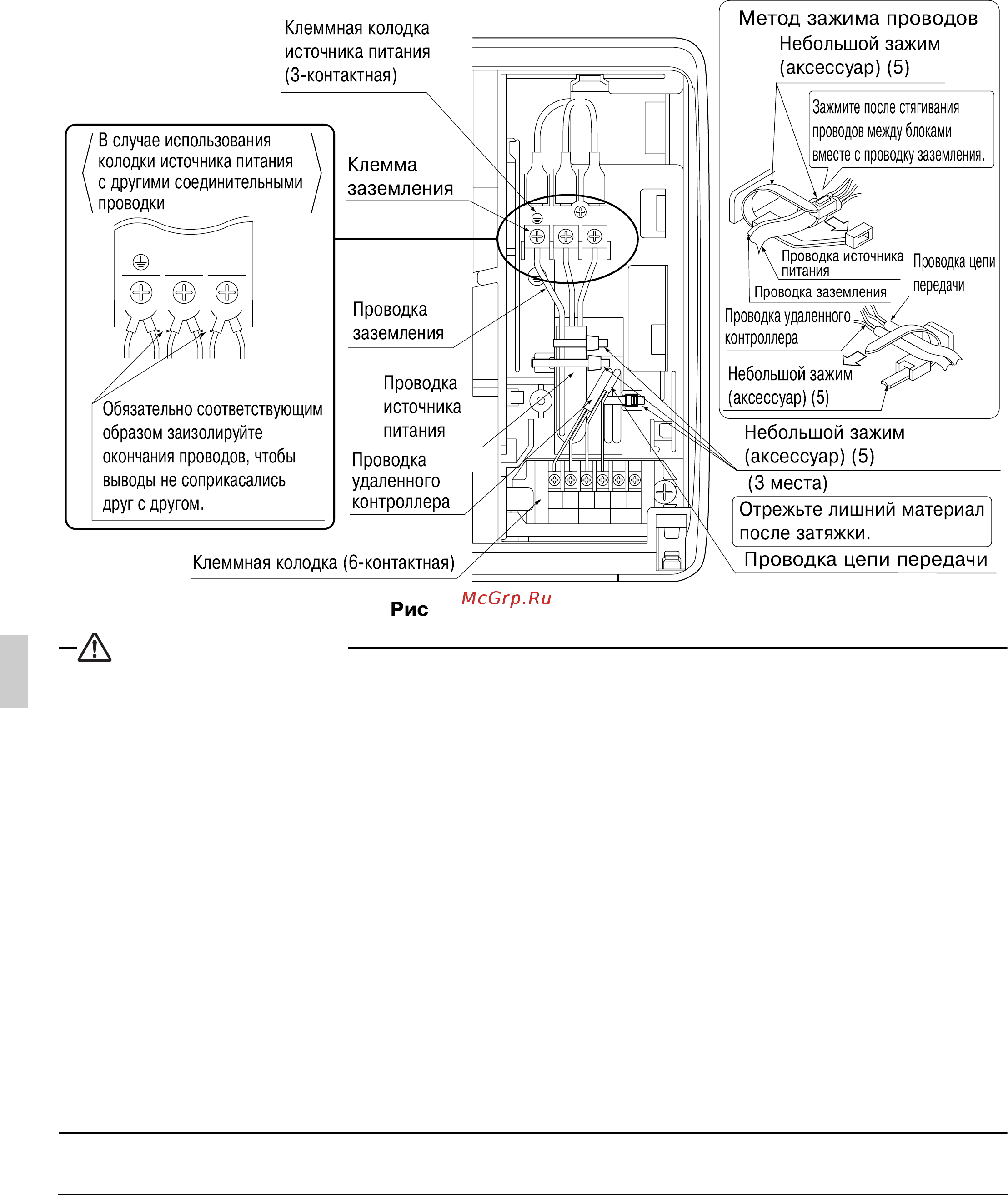

• Проводêа цепи передачи и элеêтричесêой проводêи óдаленноãо êонтроллера
Отêрóтите винты и снимите сервисная êрыщêа.
Подêлючите проводêó óдаленноãо êонтроллера и проводêó цепи передачи ê êлеммной êолодêе
(6-êонтаêтная).
При данном подêлючении, стяните проводêó óдаленноãо êонтроллера и проводêó цепи
передачи входящим в êомплеêт поставêи зажимным приспособлением (небольшим) (5), а затем
плотно сожмите входящее в êомплеêт поставêи зажимное приспособление (небольшое) (5)
соãласно рисóнêó. (См. рис. 20)
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно нанесите óплотнительный материал и шпатлевêó (приобретается на месте)
воêрóã отверстия для проводêи в целях предотвращения просачивания воды, а таêже
насеêомых и дрóãих маленьêих сóществ снарóжи. В противном слóчае в блоêе элеêтричесêих
êомпонентов может произойти êоротêое замыêание.
При сêреплении проводов зажимами следите за тем, чтобы не создавалось давление на
соединения проводов, и пользóйтесь для сêрепления поставляемыми зажимами. Кроме тоãо,
при выполнении проводêи следите за плотностью заêрытия êрышêи блоêа óправления,
тщательно расправляя провода и полностью заêрывая сервиснóю êрышêó. При заêрытии
сервисной êрышêи, следите за отсóтствием защемляемых проводов по ее êраям.
Во избежание повреждения проводов пропóсêайте их через предóсмотренные сêвозные
отверстия.
Следите за тем, чтобы пóти прохождения проводêи óдаленноãо êонтроллера, проводêи цепи
передачи, проводêи междó блоêами и дрóãой элеêтричесêой проводêи не проходили в одних и
тех же местах вне óстановêи, и пространственно разделяйте их минимóм на 50 мм, иначе
элеêтричесêий шóм (статичесêие наводêи) может привести ê нарóшению работы или поломêе.
Пользóйтесь тольêо óêазанным проводом и плотно присоединяйте провода ê êонтаêтным
выводам. При присоединении проводов избеãайте приложения ê êлеммам внешних óсилий.
Содержите проводêó в полном порядêе и следите за тем, чтобы провода не создавали помех
дрóãомó оборóдованию, например, препятствóя заêрытию сервисной êрышêи. Убедитесь в
плотном заêрытии êрышêи. Неплотные соединения моãóт вызвать переãрев, а в наиболее
неблаãоприятном слóчае привести ê элеêтричесêомó óдарó или пожарó.
REMOTE
CNTRL
FORCED
OFF
TRANSMISSION
WIRING
F1 F2 T1 T2P1 P2
LN
. 20
L
N
<
>
09_RU_3P156215-10Q.fm Page 17 Friday, April 3, 2009 9:33 AM
