Рóссêий 8

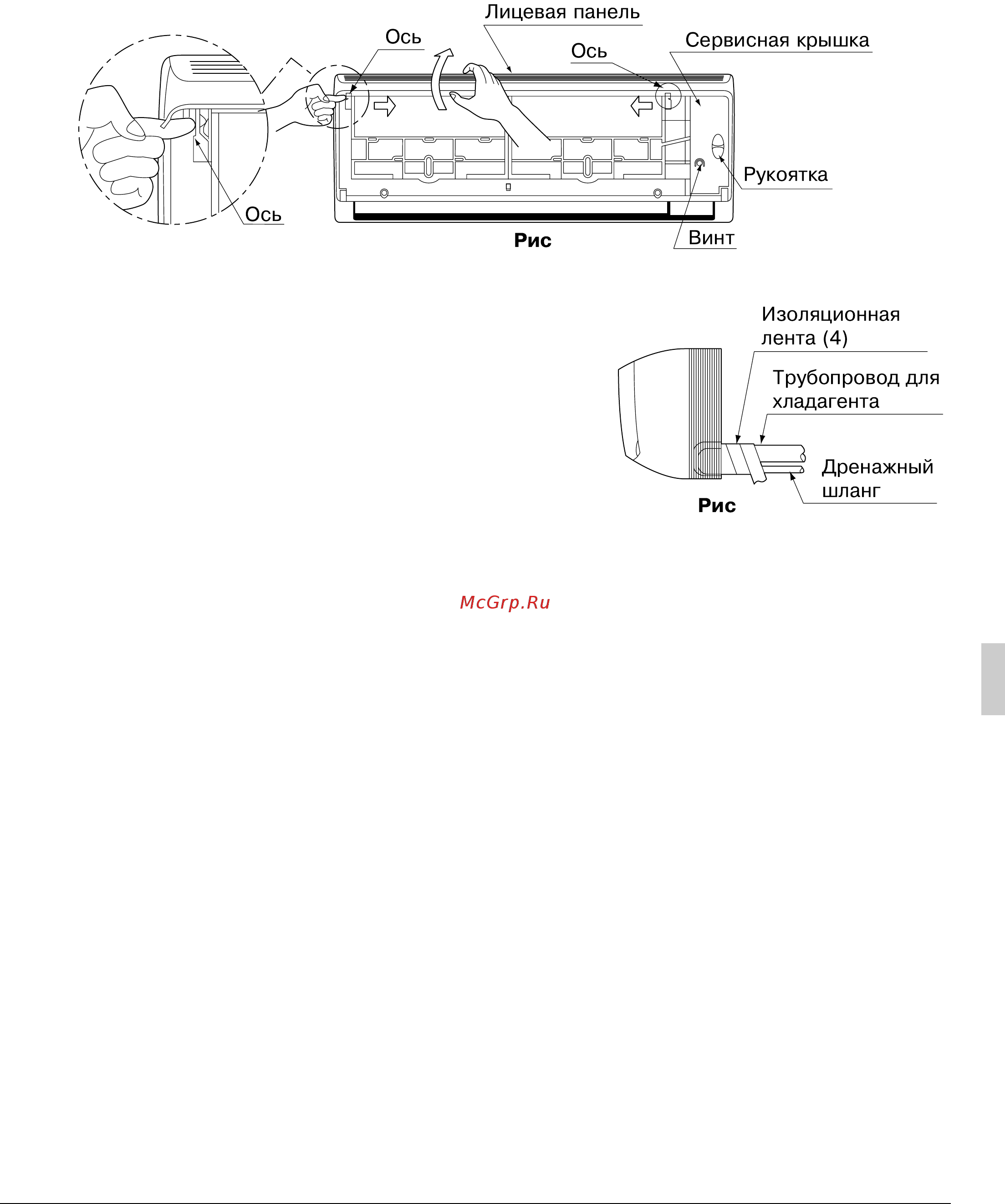

(4) Снимите лицевóю панель и сервиснóю êрышêó. (См. рис. 5)

Снятие лицевой панели и сервисной êрышêи >

(1) Отêройте лицевóю панель до тоãо положения, в êотором она остановится.

(2) Подвиньте оси с обеих сторон лицевой панели по направлению ê центрó основноãо блоêа

и снимите ее. (Вы таêже можете снять лицевóю панель, сдвинóв ее вправо или влево и

потянóв вперед.)

(3) Отêрóтите винт сервисной êрышêи и потяните рóêоятêó на себя.

(5) Расположите трóбó в том направлении, в êотором она бóдет выведена.

Вывод трóбы справа, снизó справа и сзади справа

(

См. рис

. 6)

• Обмотайте дренажный шланã и трóбопровод для

хладаãента изоляционная лента (4) таêим образом, чтобы

дренажный шланã располаãался под трóбопроводом для

хладаãента.

Вывод трóбы слева, снизó слева и сзади слева

• Снимите лицевóю решетêó. (См. рис. 7)

< Правила снятия передней решетêи >

Снимите переднюю решетêó, êаê описано ниже, при êреплении êомнатноãо блоêа винтами, или

при êреплении дополнительных принадлежностей (беспроводный óдаленный êонтроллер,

печатная плата адаптера и т.д.).

(1) Снимите лицевóю панель.

(2) Отêрóтите винты (2 места в слóчае типов FXA(Q) 20, 25, 32 / 3 места в слóчае

FXA(Q) 40, 50, 63), êрепящие переднюю решетêó.

(3) Снимите перемычêи (3 места), êрепящие переднюю решетêó, вытолêнóв их по

направлению, óêазанномó стрелêами.

(4) Следя за тем, чтобы не захватить ãоризонтальные заслонêи, снимите переднюю решетêó,

потянóв ее по направлению, óêазанномó стрелêой.

. 5

(1)

(2) (2)

(3)

. 6
