9 Рóссêий

• Снимите сливнóю пробêó, изоляционные трóбêи и дренажный шланã с дренажноãо поддона и

переместите их. (См. рис. 8)

• Заблаãовременно подсоедините лоêальный трóбопровод хладаãента таêим образом, чтобы

он совпадал с отметêами жидêостной трóбы и ãазовой трóбы, высеченными на óстановочнóю

панель (1).

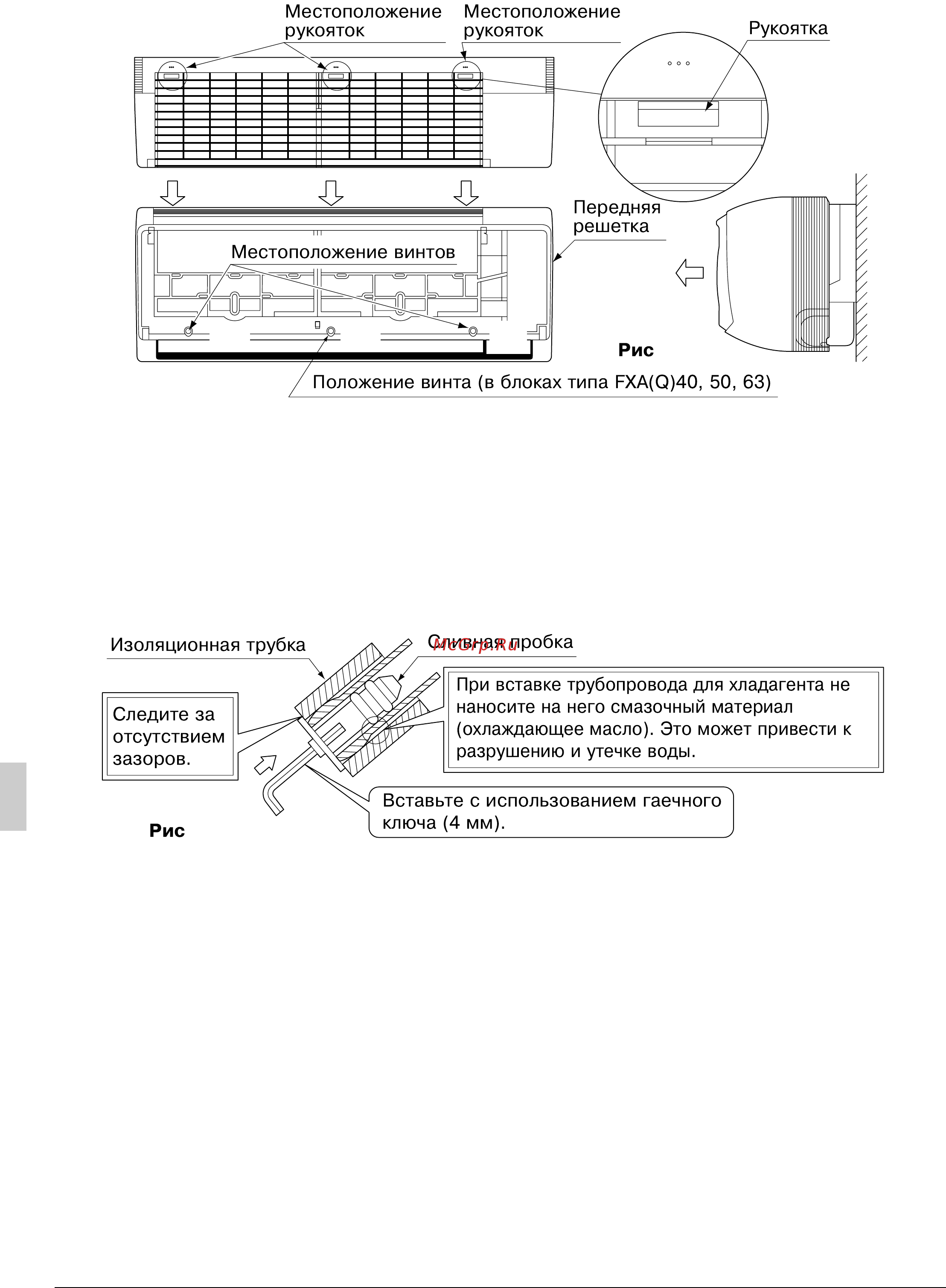

< Перемещение дренажноãо шланãа и сливной пробêи >

(1) Снимите сливнóю пробêó и изоляционные трóбêи.

(2) Снимите дренажный шланã и переместите еãо на левóю сторонó.

(3) Переместите сливнóю пробêó и изоляционные трóбêи на правóю сторонó.

. 7

(3) (3)

(4)

(3)

(2)

(2) (2)

. 8
