FXMQ20~125P7VEB
Система кондиционирования VRV
4PW56481-1
Инструкции по монтажу и эксплуатации
6
1 Соедините дренажный шланг с трубопроводом для
подъема дренированной жидкости и теплоизолируйте
место соединения.
2 Соедините дренажный шланг с выходом дренажа
внутреннего агрегата и стяните место соединения
металлическим хомутом.
Меры предосторожности
рубопровод для подъема дренированной жидкости
устанавливается на высоте не более 625 мм.
рубопровод для подъема дренированной жидкости
располагается под прямым углом к внутреннему агрегату
и не далее 300 мм от него.
- Во избежание скопления пузырьков воздуха установите
дренажный шланг горизонтально или с небольшим
наклоном (≤75 мм).
Испытание дренажного трубопровода
После завершения прокладки дренажного трубопровода
убедитесь в том, что вода по нему стекает свободно.
Постепенно залейте примерно 1 л воды через отверстие
выпуска воздуха. Проверьте наличие утечки воды.
Процесс заливки воды. См. рисунок 8.
Сначала выполните монтаж электропроводки в соответствии
с указаниями, приведенными в разделе «Монтаж
электропроводки» на странице 7, а также в разделе о задании
параметров на пульте управления «Электрические соединения
и задание параметров на пульте управления» на странице 8.
Если монтаж электропроводки уже завершен
Проверьте работу дренажа при запуске системы кондициони-
рования в режиме охлаждения, как поясняется в разделе
«Тестовый запуск» на странице 11.
Если монтаж электропроводки еще не завершен
Снимите крышку блока автоматики и подключите однофазную
силовую линию и пульт дистанционного управления к соот-
ветствующим разъемам (См. «Монтаж электропроводки» на
странице 7, в котором описаны эти операции) (См. также
рисунок 12 и рисунок 14.)
Монтаж A (мм)
Установка с забором воздуха с задней стороны
агрегата
231
При использовании тканевого рукава 350-530
При непосредственной установке панели
забора воздуха
231
ПРИМЕЧАНИЕ
Подсоединенный дренажный шланг не
должен провисать более чем на 75 мм
относительно дренажного патрубка
агрегата во избежание излишней нагрузки
на патрубок.
Для обеспечения минимального уклона
1:100 расстояние между соседними
элементами подвески дренажного трубо-
провода должно составлять от 1 до 1,5 м.
Если нужно свести вместе несколько
дренажных труб, следуйте схеме, пока-
занной на рисунке 11. Сечение дренажных
труб должно подбираться в зависимости от
производительности внутренних агрегатов.
1 Т-образное соединение дренажных труб
1 Отверстие для заливки воды
2 Портативный дренажный насос
3 Крышка отверстия для заливки воды
4 Емкость (заливка воды)
5 Дренажное отверстие, используемое при обслуживании
системы (с резиновой заглушкой)
6 Трубопровод хладагента
Предупреждение по поводу обращения
с дренажным патрубком:
Не вынимайте заглушку дренажной трубы. Может
произойти утечка конденсата.
Дренажное отверстие используется для слива воды,
если отсутствует дренажный насос или перед
обслуживанием блока. Аккуратно вынимайте и
вставляйте заглушку. Излишнее усилие может
повредить сливную горловину дренажного поддона.

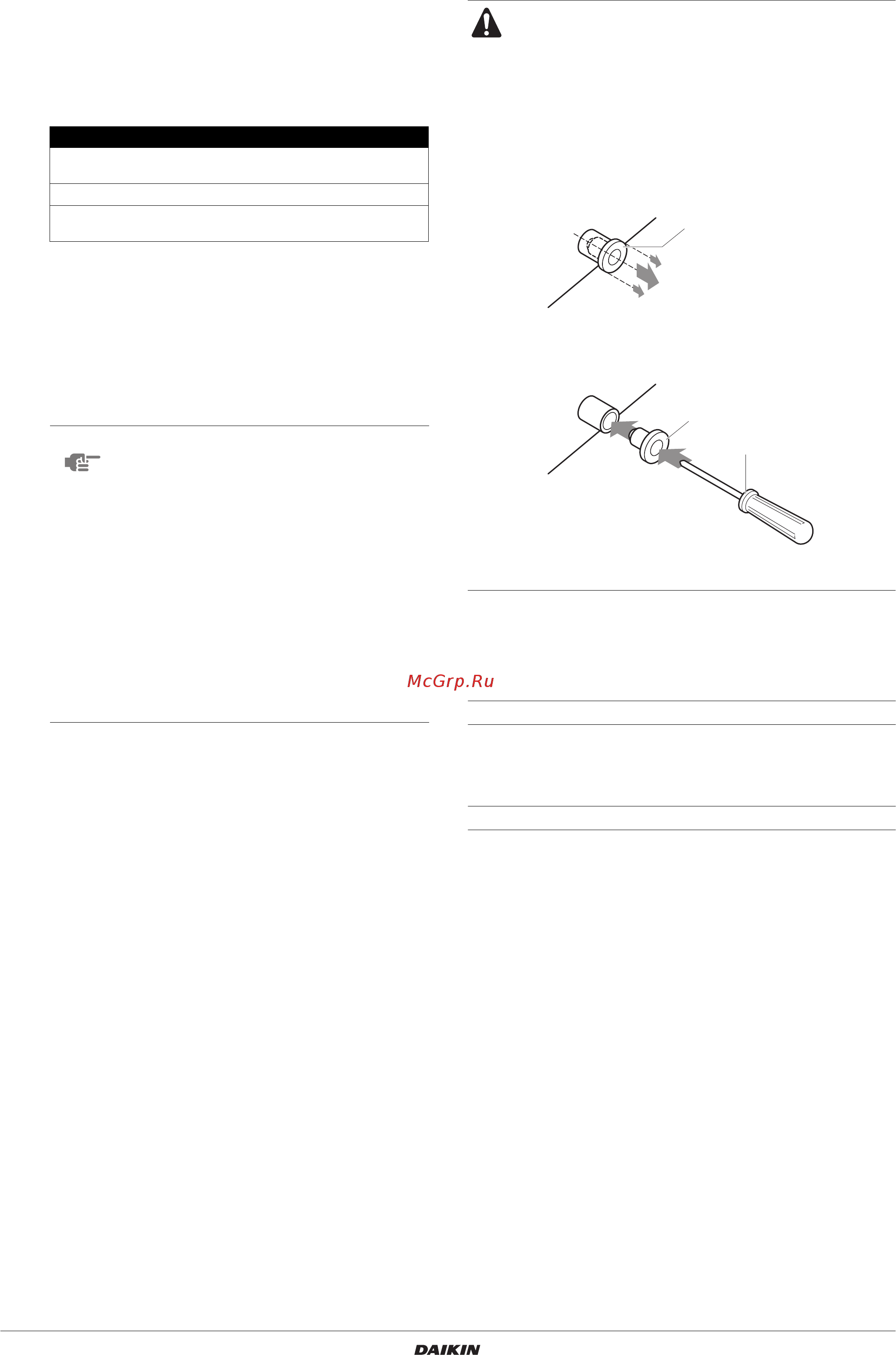

Снятие заглушки
Не раскачивайте заглушку в трубе
Установка заглушки
Направьте заглушку и нажмите на нее с помощью
крестовой отвертки
1 Крышка распределительной коробки
2 Порт для подключения проводов управления
3 Порт для подключения кабеля силового электропитания
4 Электрическая схема
5 Распределительная коробка
6 Пластиковый хомут
7 Проводка пульта дистанционного управления
8 Клеммы для подключения проводов управления
9 Проводка электропитания
10 Печатная плата внутреннего агрегата 1
11 Клеммы для подключения силового питания
12 Провода управления, соединяющие агрегаты
13 Печатная плата внутреннего агрегата 2
14 Печатная плата внутреннего агрегата 3 (только для
агрегатов 50~125)
1
1 Заглушка
1
2
1 Заглушка
2 Крестовая отвертка
