3. Проводка

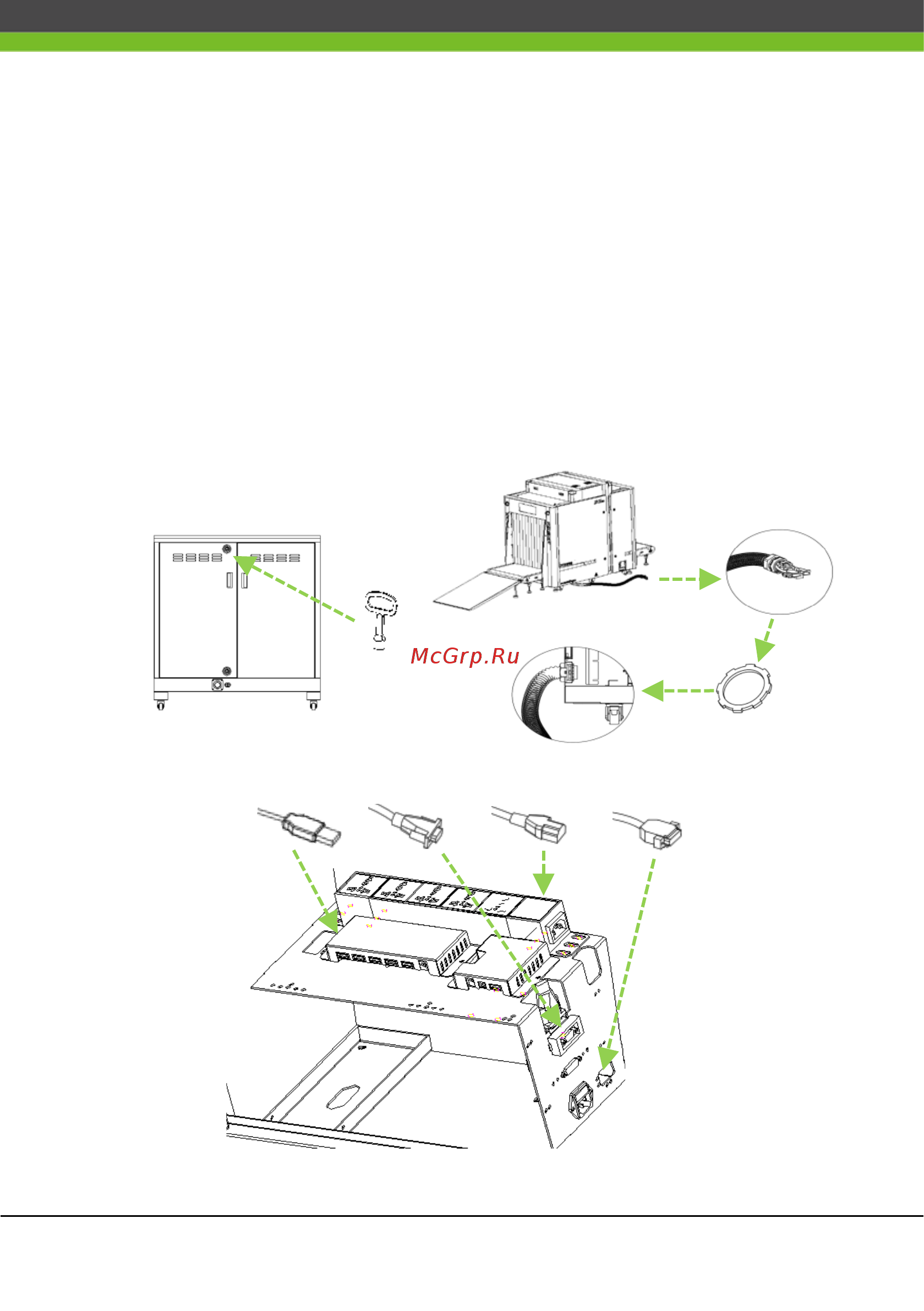

① Откройте заднюю дверцу консоли с помощью треугольного ключа,
отвинтите тонкую металлическую круглую гайку на переднем конце
сильфона и закрепите сильфон с помощью тонкой металлической
круглой гайки на консоли.
② Подключите кабели питания, кабель VGA, кабель DB15 и кабель USB в
сильфоне к его интерфейсам на консоли. Заприте заднюю дверь
треугольным ключом.
①
Тонкая металлическая
круглая гайка
②
USB
Питание
VGA
DB15
