9 Рóссêий
•
Убедитесь в том, что дренаж работает правильно.
•
Диаметр дренажноãо трóбопровода должен быть
больше или равен диаметрó соединительной трóбы
(виниловая трóба; размер трóбы: 20 мм; нарóжный
размер: 26 мм). (Не вêлючая стояê)
•

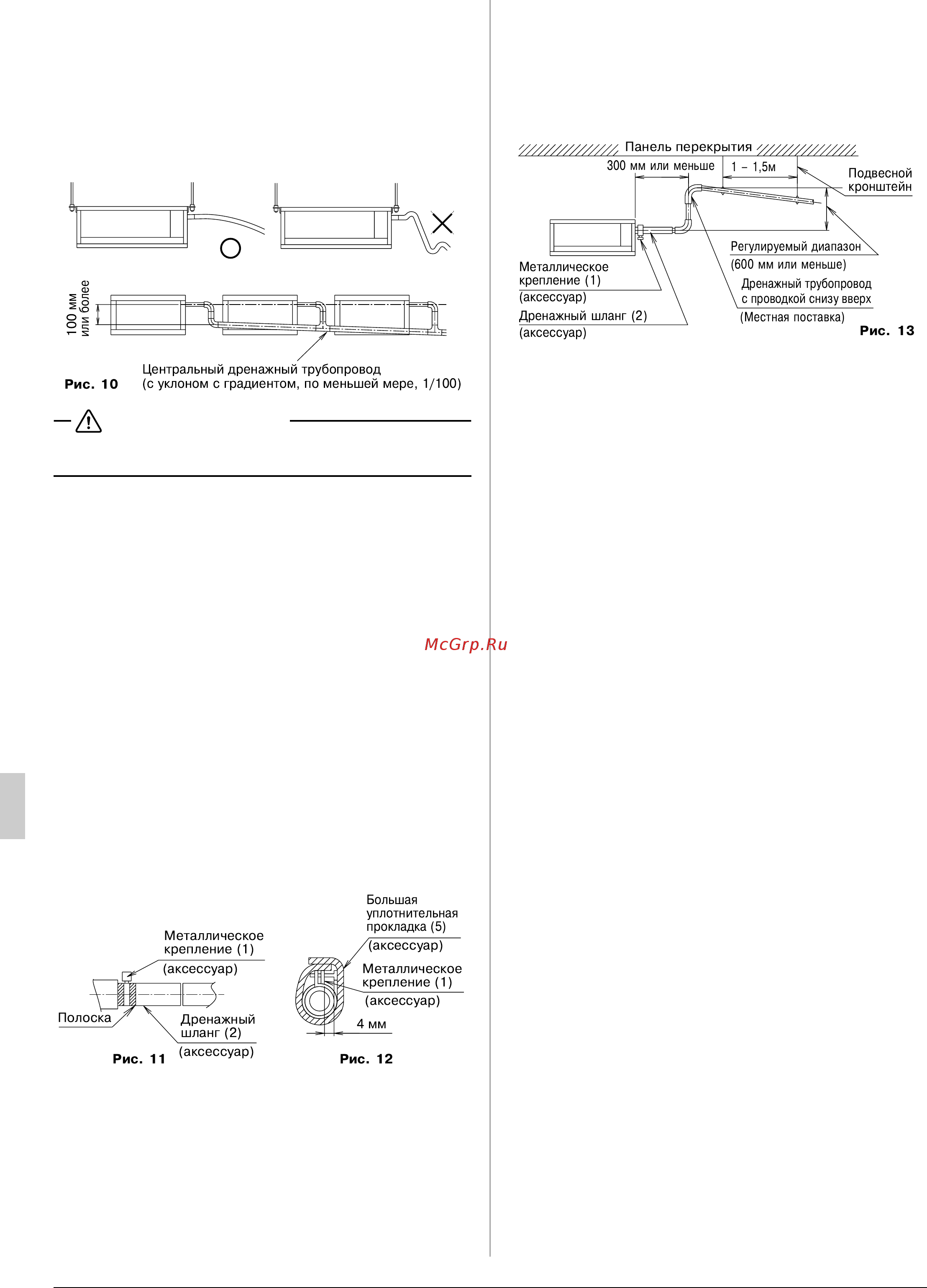

Во избежание образования воздóшных пробоê
следите за тем, чтобы не превышалась допóстимая
длина дренажной трóбы, и обеспечивался ее наêлон
вниз с ãрадиентом не менее 1/100. (См. рис. 10)
ПРЕДОСТЕРЕЖЕНИЕ
Вода, наêапливающаяся в дренажном трóбопроводе,
может привести ê заêóпориванию дренажа.
•
Чтобы предотвратить свисание дренажноãо
трóбопровода, óстановите подвесные êронштейны на
расстоянии от 1 до 1,5 м.
•
Использóйте дренажный шланã (2) и металличесêий
зажим (1). Полностью вставьте дренажный шланã (2) в
соединительное отверстие дренажноãо трóбопровода
и êрепêо затяните металличесêий зажим (1), при этом
верхняя часть ленты должна располаãаться на êонце
шланãа. Затяãивайте металличесêий зажим (1) до тех
пор, поêа ãоловêа винта не приблизится ê шланãó на
расстояние в менее чем 4 мм. (См. рис. 11, 12)
•
Необходимо заизолировать два óчастêа ниже, таê êаê в
них может êонденсироваться влаãа, что приведет ê
óтечêе воды.
•
Проêладêа дренажноãо трóбопровода в помещение
•
Соединительное отверстие дренажноãо
трóбопровода
Рóêоводствóясь рисóнêом ниже, заизолирóйте
металличесêий зажим (1) и дренажный шланã (2) с
помощью большой óплотнительной проêладêи (5).
(
См. рис.
12)
〈
〈 〈
〈 МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ДРЕНАЖНЫХ
ТРУБОПРОВОДОВ С ПРОВОДКОЙ СНИЗУ ВВЕРХ 〉
〉〉
〉
•
Убедитесь в том, что высота трóбы дренажа с
проводêой вверх не превышает 600 мм.
•
Установите дренажнóю трóбó с проводêой вверх
вертиêально, и óбедитесь в том, что она находится на
расстоянии не более 300 мм от блоêа. (См. рис. 13)
〈
〈 〈
〈 МЕРЫ ПРЕДОСТОРОЖНОСТИ 〉
〉〉
〉
Соединения дренажноãо трóбопровода
•
Не соединяйте дренажный трóбопровод с фановыми
трóбами, издающими запах аммиаêа. Аммоний из
дренажной трóбы может попасть в êомнатный блоê по
дренажным трóбам и вызвать êоррозию
теплообменниêа.
•
Не сêрóчивайте и не сãибайте дренажный шланã (2),
чтобы ê немó не прилаãались избыточные óсилия.
(Таêое обращение может привести ê óтечêе.)
•
Если Вы использóете центральный дренажный
трóбопровод, выполните процедóрó, приведеннóю на
рисóнêе 10.
•
Выбирайте центральный дренажный трóбопровод
надлежащеãо размера в зависимости от
производительности подсоединяемоãо блоêа.
(2)
По оêончании работы с трóбопроводом
проêонтролирóйте равномерность дренажных
потоêов.
•
Постепенно налейте примерно 1Л воды в
дренажный поддон, чтобы проверить дренаж
описанным далее способом.
≤
09_RU_3PN06583-3B.fm Page 9 Tuesday, November 15, 2005 9:25 AM
