4 13

1. ОБЩИЕ УКАЗАНИЯ

1.1. Вертикально-сверлильный станок на магнитной по-

душке “Корвет 441” (далее станок) предназначен для

обработки различных материалов вращающимся режу-

щим инструментом. Этот станок эффективен при мон-

таже металлоконструкций и может сверлить отверстия

непосредственно на месте монтажа. Крепление станка

на металлоконструкции в различных плоскостях осу-

ществляется за счет электромагнита

подушки.

1.2. Станок предназначен для работы от трехфазной

сети переменного тока напряжением 380В + 10% час-

тотой 50Гц.

1.3. Станок рассчитан для эксплуатации в нормальных

климатических условиях:

- температура окружающей среды от 1 до 35

С;

- относительная влажность воздуха до 80 % (при темпе-

ратуре 25

С.)

1.4. Приобретая станок, проверьте его комплектность,

наличие гарантийных талонов в руководстве по эксплуа-

тации, дающих право на бесплатное устранение заводс-

ких дефектов в период гарантийного срока при наличии

на них даты продажи, штампа магазина и разборчивой

подписи или штампа продавца. После продажи станка

претензии по некомплектности не принимаются.

ПРИМЕЧАНИЕ: Если станок внесен в зимнее время в

отапливаемое помещение с улицы или из холодного

помещения, станок не распаковывайте и не вклю-

чайте его в течение 8 часов, чтобы он прогрелся до

температуры окружающего воздуха. В противном

случае станок может выйти из строя при включении

из-за сконденсировавшейся влаги на холодных по-

верхностях элементов электродвигателя.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры станка приведены в табл. 1.

2.1.1. По электробезопасности вертикально-сверлильный станок на магнитной подушке “КОРВЕТ 441“ соответс-

твует I классу защиты от поражения электрическим током.

В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об

этом будет прила-

гаться к «Руководству» отдельным листом.

3. КОМПЛЕКТНОСТЬ (Рис. 1)

3.1. В комплект поставки входит:

А.Станок на магнитной подушке 1 шт.

В. Дорн 1 шт.

С.Патрон сверлильный 1 шт.

D.Ключ (к патрону сверлильному) 1 шт.

E.Клин 1 шт.

F.Ручка 3 шт.

G.Трос (страховочный) 1 шт.

H.Набор сверл 1 шт.

К. Адаптеры (для сверл

с коническим хвостовиком) 2 шт.

М.Ручка 1 шт.

Руководство по

эксплуатации 1 экз.

Упаковка 1 шт.

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности

при работе со станком.

ПРЕДУПРЕЖДЕНИЕ: не подключайте станок к сети

питания до тех пор, пока внимательно не ознакоми-

Таблица 1

Наименование параметра Значение параметра

1. Номинальное напряжение питания, В 380±10%

2. Частота сети, Гц 50

3. Род тока Переменный трёхфазный

4. Номинальная потребляемая мощность, Вт 1500

5. Тип электродвигателя Асинхронный

6. Передача Зубчатая

7. Скорости вращения шпинделя на холостом ходу, об/мин 110

8. Патрон В18 (Ø3-16 мм)

9. Макс.диаметр сверления, мм 49

10. Максимальное перемещение по стойке, мм 200

11.Сила притяжения электромагнита, Н 15000

12. Размер магнитной подушки (длина х ширина), мм 240х145

13.Габаритные размеры станка (длина х ширина х высота), мм 660х145х760

14. Масса (нетто), кг 61

Код для заказа станка 20441

тесь с изложенными в «Руководстве» рекомендаци-

ями, пока поэтапно не пройдете все пункты настрой-

ки и регулировки станка.

4.1.1. Ознакомьтесь с устройством и назначением Ва-

шего станка

4.1.2. Запрещается установка и работа станка в услови-

ях с относительной влажностью воздуха более 80%.

Не работайте

в опасных условиях. Не пользуйтесь стан-

ком в условиях с повышенной влажностью воздуха, во

взрывоопасной атмосфере, при наличии газов и пыли,

рядом со взрывоопасными и легко воспламеняемыми

жидкостями. Позаботьтесь о хорошем освещении рабо-

чего места и свободе передвижения у станка. Не исполь-

зуйте станок вне помещения в дождь, снег, при

тумане.

4.1.3. Не допускайте загромождения рабочего места

посторонними предметами.

4.1.4. Дети и посторонние лица должны находиться на

безопасном расстоянии от рабочего места

4.1.5. Не перегружайте станок. Ваша работа будет вы-

полнена лучше и закончится быстрее, если вы будете

выполнять её так, чтобы станок не перегружался.

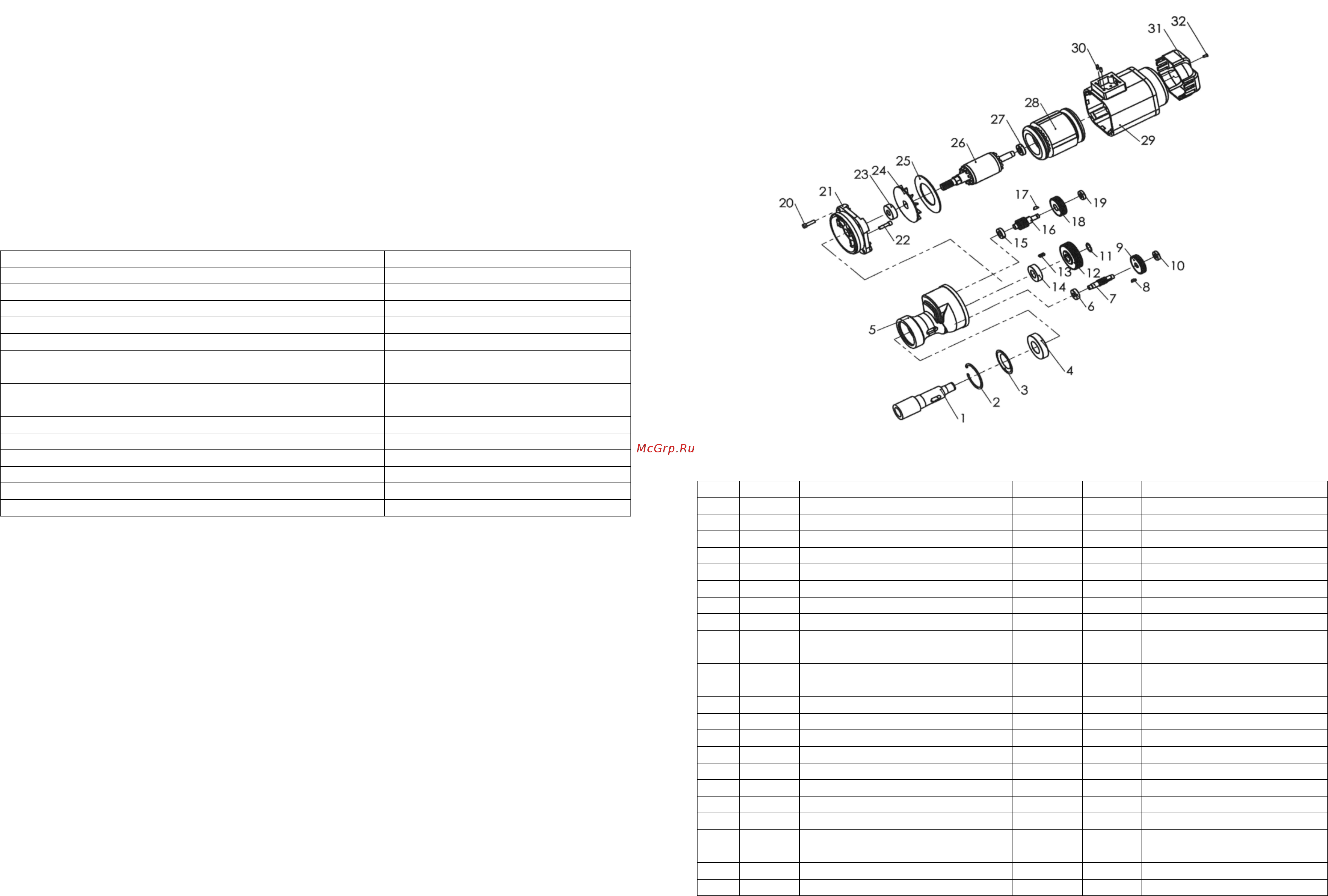

СХЕМА СБОРКИ СВЕРЛИЛЬНОЙ ГОЛОВКИ «КОРВЕТ 441»

ДЕТАЛИ СБОРКИ СВЕРЛИЛЬНОЙ ГОЛОВКИ «КОРВЕТ 441»

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 129281 Шпиндель 25 129305 Шайба

2 129282 Кольцо 26 129306 Ротор (якорь)

3 129283 Прокладка 27 129307 Подшипник

4 129284 Подшипник 28 129308 Статор

5 129285 Кожух 29 129309 Корпус

6 129286 Подшипник 30 129310 Винт

7 129287 Вал 31 129311 Крышка

8 129288 Шпонка 32 129312 Винт

9 129289 Шестерня

10 129290 Подшипник

11 129291 Кольцо

12 129292 Шестерня

13 129293 Шпонка

14 129294 Подшипник

15 129295 Подшипник

16 129296 Вал

17 129297 Шпонка

18 129298 Шестерня

19 129299 Подшипник

20 129300 Болт

21 129301 Крышка

22 129302 Болт

23 129303 Подшипник

24 129304 Вентилятор
