12 5

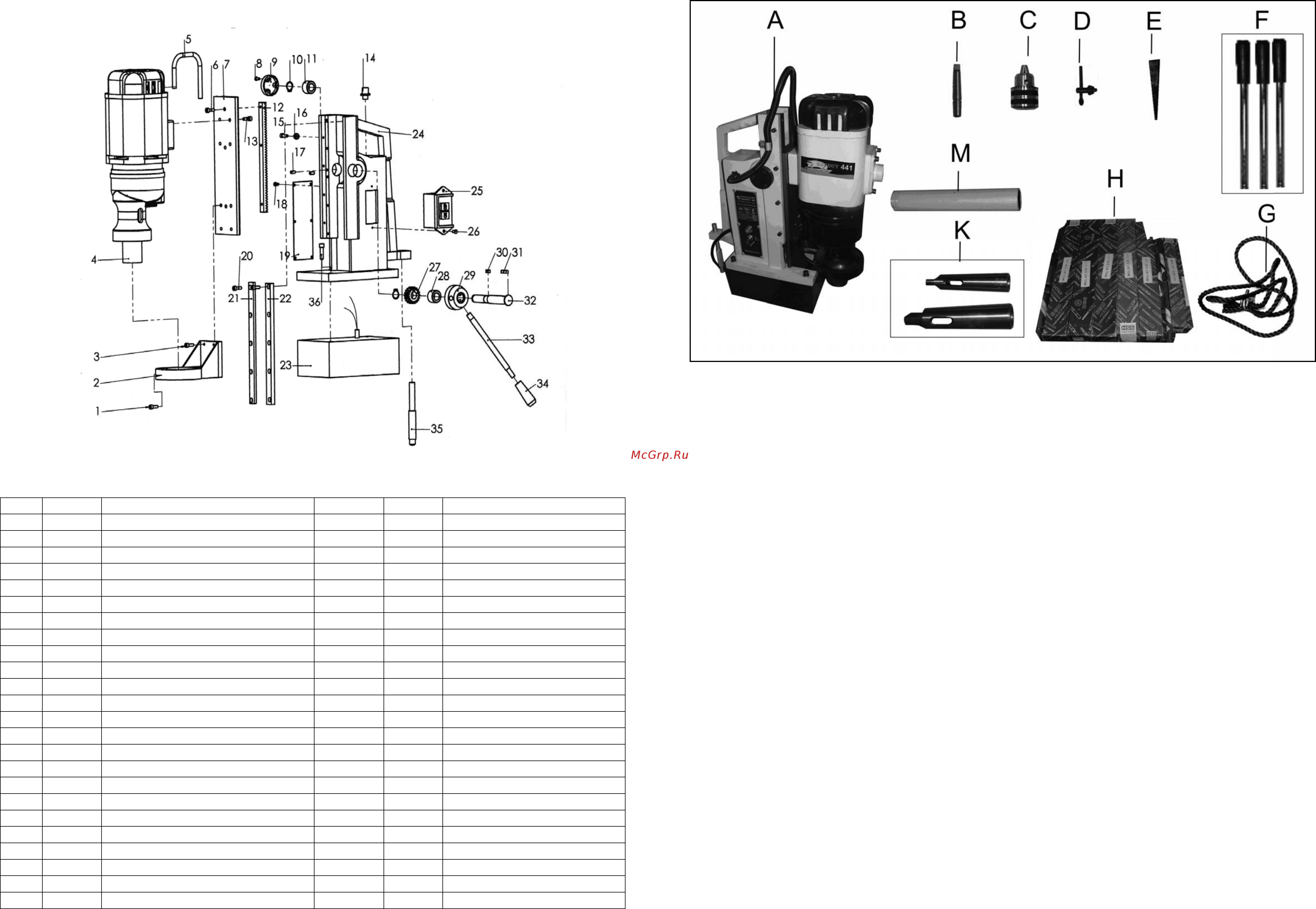

СХЕМА СБОРКИ НЕСУЩЕЙ ЧАСТИ «КОРВЕТ 441»
ДЕТАЛИ СБОРКИ НЕСУЩЕЙ ЧАСТИ «КОРВЕТ 441»
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 129245 Болт 25 129269 Выключатель
2 129246 Суппорт 26 129270 Винт
3 129247 Болт 27 129271 Шестерня
4 129248 Сверлильная головка 28 129272 Вкладыш
5 129249 Трубка 29 129273 Цапфа
6 129250 Болт 30 129274 Шпонка
7 129251 Вставка 31 129275 Шпонка
8 129252 Винт 32 129276 Вал
9 129253 Корпус подшипника 33 129277 Ручка
10 129254 Шайба пружинная 34 129278 Рукоятка
11 129255 Вкладыш 35 129279 Опора
12 129256 Рейка 36 129280 Болт
13 129257 Болт
14 129258 Муфта
15 129259 Болт
16 129260 Гайка
17 129261 Винт
18 129262 Винт
19 129263 Бирка
20 129264 Болт
21 129265 Направляющая (левая)
22 129266 Направляющая (
правая)
23 129267 Подушка магнитная
24 129268 Колонна
4.1.6. Используйте станок только по назначению. Не до-
пускается самостоятельное проведение модификаций
станка, а также использование станка для работ, на ко-
торые он не рассчитан.
4.1.7.Одевайтесь правильно. При работе со станком не
надевайте излишне свободную одежду, перчатки, гал-
стуки, украшения. Они могут попасть в подвижные де-
тали станка. Всегда работайте в нескользящей обуви и
убирайте назад длинные волосы.
4.1.8.Всегда работайте в защитных очках, обычные очки
таковыми не являются, поскольку не противостоят уда-
рам; работайте с применением наушников для умень-
шения воздействия шума.
4.1.9. При отсутствии на рабочем месте эффективных
систем пылеудаления рекомендуется использовать
индивидуальные средства защиты дыхательных путей
(респиратор), поскольку пыль при обработке некоторых
материалов может вызывать аллергические осложне-
ния.
4.1.10. Сохраняйте правильную рабочую позу и равно-
весие, не наклоняйтесь над вращающимися деталями и
агрегатами, и не опирайтесь на работающий станок.
4.1.11.Контролируйте исправность деталей станка, пра-
вильность регулировки подвижных деталей, соединений
подвижных деталей, правильность установок под плани-
руемые операции. Любая неисправная деталь должна
немедленно ремонтироваться или заменяться.
Содержите станок в чистоте, в исправном состоянии,
правильно его обслуживайте.
4.1.12. Перед началом любых работ по настройке или
техническому обслуживанию станка извлеките вилку
шнура питания станка из розетки электросети.
4.1.13. Используйте только рекомендованные комплек-
тующие (детали, узлы и механизмы). Соблюдайте ука-
зания, прилагаемые к комплектующим. Применение не-
соответствующих комплектующих может стать причиной
несчастного случая.
4.1.14. Не оставляйте станок без присмотра. Прежде чем
покинуть рабочее место, выключите станок, дождитесь
полной остановки электродвигателя и отключите шнур
питания из сети.
4.1.15. Перед первым включением станка обратите вни-
мание на правильность сборки и надежность установки
станка. Прежде чем подсоединить станок к розетке убе-
дитесь, что выключатель станка находится в положении
«ВЫКЛ.».
ВНИМАНИЕ! Прочтите надписи с предупреждаю-
щими указаниями на наклейках, расположенных на
станке. Для исключения возможности поражения
электрическим током не подвергайте станок воз-
действию повышенной влажности.
4.1.16. Если Вам что-то показалось ненормальным в ра-
боте станка, немедленно прекратите его эксплуатацию.
4.1.17. Не допускайте неправильной эксплуатации шну-
ра питания. Не тяните за шнур питания при отсоедине-
нии вилки от розетки. Оберегайте шнур питания от на-
гревания, от попадания масла и воды и от повреждения
об острые кромки.
4.1.18. После запуска станка дайте ему поработать не
менее двух минут на холостом ходу. Если в это время
Вы услышите посторонний шум или почувствуете силь-
ную вибрацию, выключите станок, отключите вилку шну-
ра питания из розетки электрической сети и установите
причину этого явления. Не включайте станок до выявле-
ния и устранения причины неисправности.
4.1.19. Не работайте на станке, если принимаете ле-
карства, или находитесь в состоянии сильной усталос-
ти, алкогольного или наркотического опьянения.
4.2. Дополнительные указания по безопасности при
работе со станком.
4.2.1. ВНИМАНИЕ!!!: При работе со станком на него-
ризонтальных плоскостях используйте страховоч-
ный трос. Устанавливайте страховочный трос так,
чтобы в случае смещения станка на негоризонталь-
ной плоскости, натяжение троса обеспечивало не-
подвижность станка и предотвращало его падение.
Запрещено использовать поврежденный страховоч-
ный трос. Прежде чем приступить к работе со стан-
Рис. 1
