Zkteco ML10B [8/10] Install outdoor unit b with gasket c and spindle h on the door
![Zkteco ML10B [8/10] Install outdoor unit b with gasket c and spindle h on the door](/views2/1703491/page8/bg8.png)

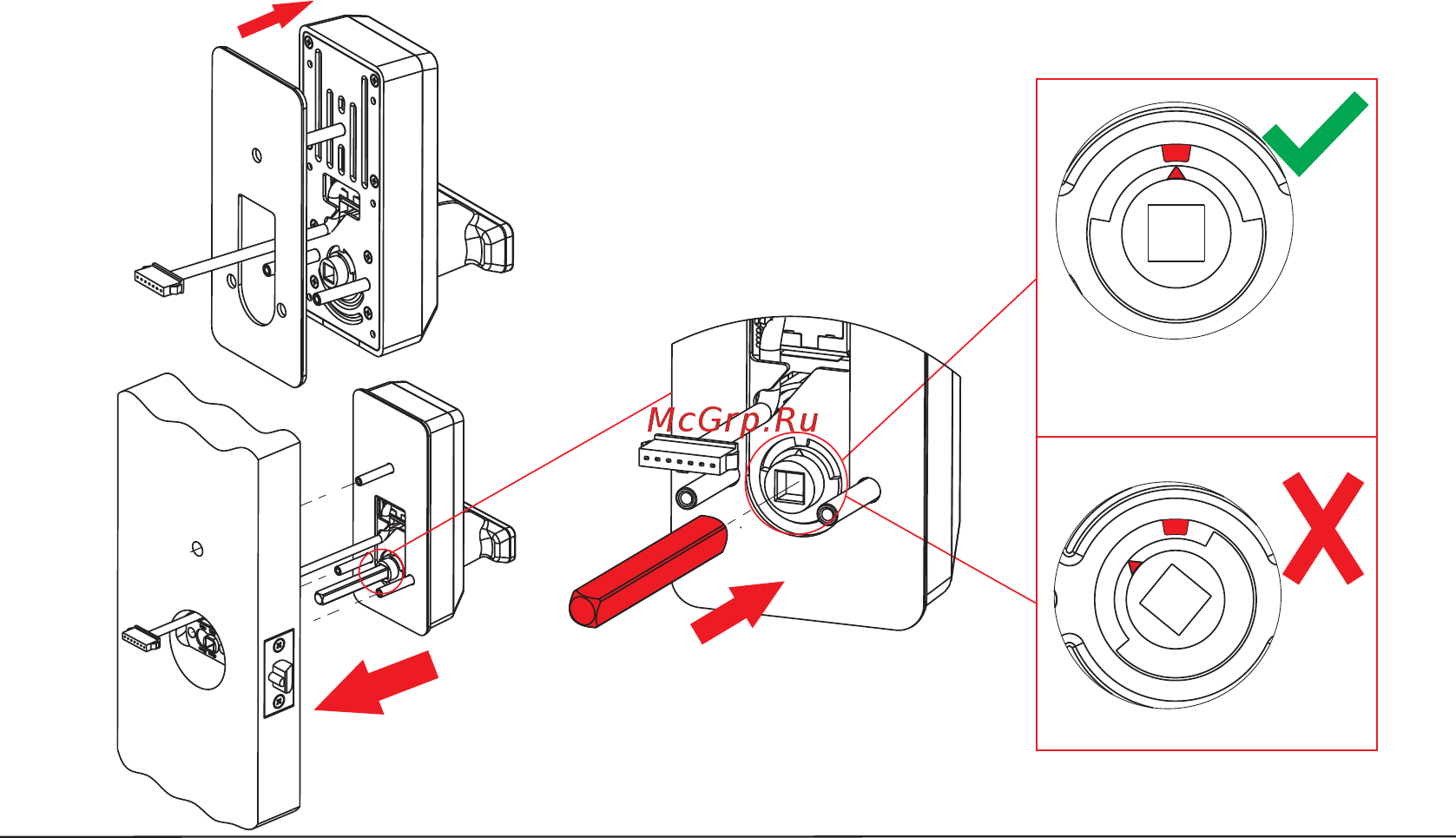

Correct Position: T he small triangle
must be vertically upward.
This position is wrong .
3. Install outdoor unit (B) with gasket (C) and spindle(H) on the door.
B
H
C
7
