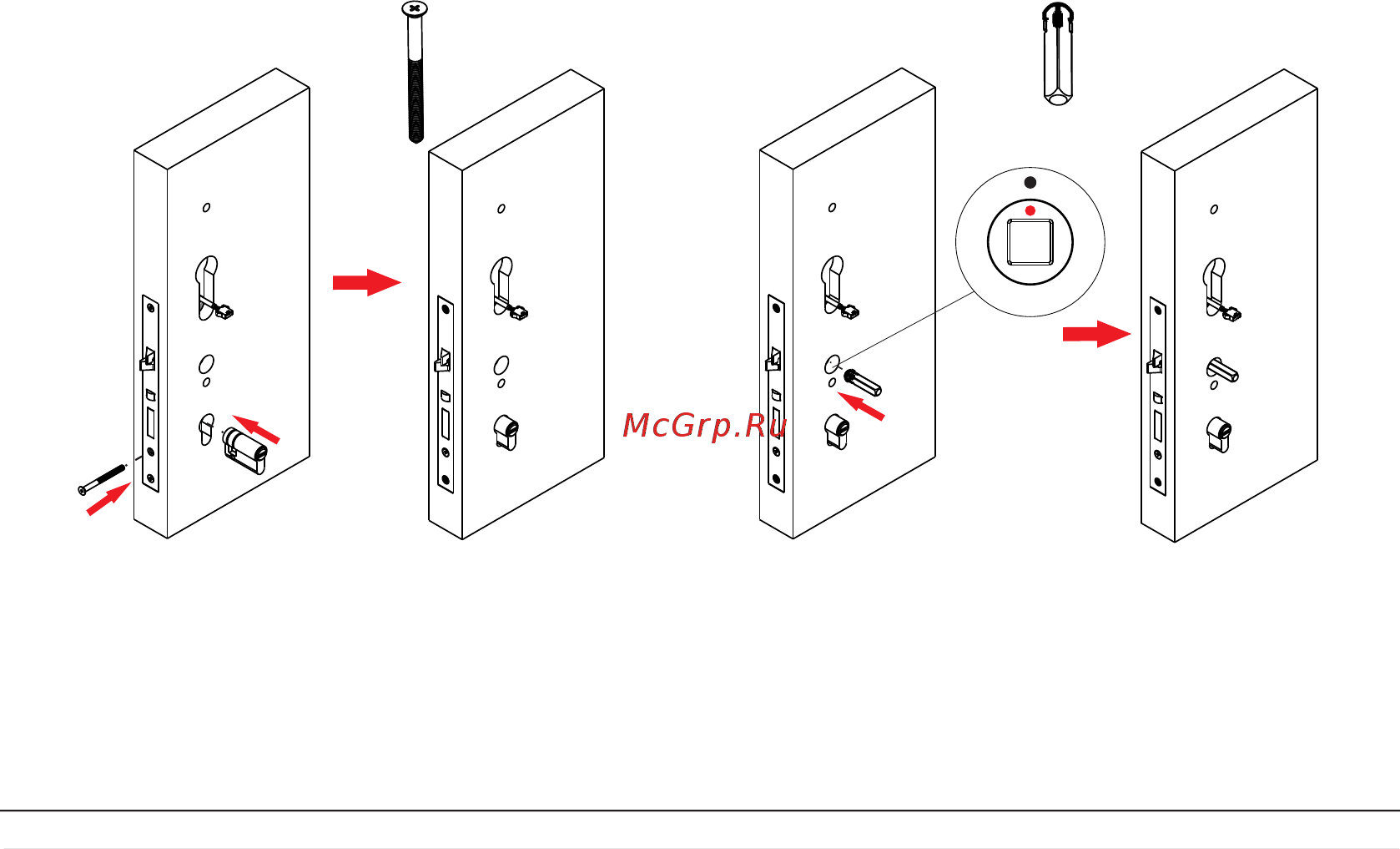

3.Install lock cylinder(E).
H
E
H
Note: Install lock cylinder in right direction,
then tighten screw (H) to fix it.
4.Install spindle(D).
D
Note: Ensure the dot of clutch is vertically
upward.
D
8
Indoor Outdoor
OutdoorIndoor
Indoor
Indoor
Outdoor
Outdoor
