Видеорегистратор Kameron KMD-304 Руководство пользователя

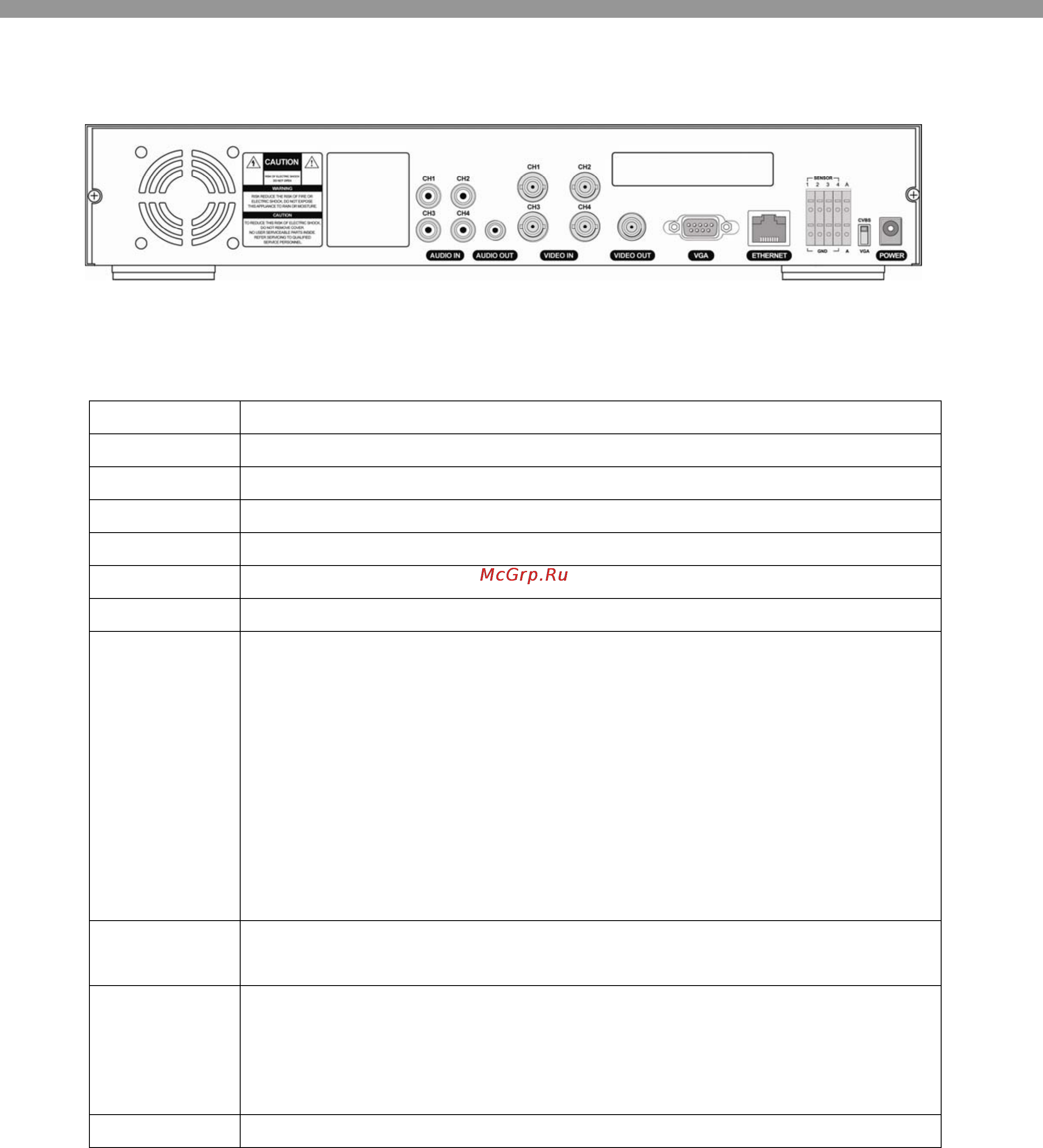

2. Задняя панель

2.1. Назначение разъемов задней панели

Название ОПИСАНИЕ

AUDIO IN

4 аудиовхода

AUDIO OUT

Аудиовыход

VIDEO IN

4 видеовхода (NTSC/PAL)

VIDEO OUT

Композитный видеовыход NTSC/PAL

VGA

VGA выход

LAN

Разъем RJ45 для LAN

SENSOR IN

Разъем для подключения внешних датчиков. Всего можно подключить 4 датчика

к разъемам 1, 2, 3, 4, которые соответствуют 1, 2, 3, 4, видеоканалам. Для

каждого датчика может быть выбрать его тип – нормально размокнутый (NO) или

нормально замкнутый (NC) в меню настроек.

Подключите два контакта от датчика (ИК-датчик, тепловой, магнитный) к контакту

с нужным номером

ВНИМАНИЕ

Подключайте датчики только с сухим

контактом. Не подавайте на разъем

электрический сигнал

ALARM OUT

Разъем для подключения внешнего тревожного устройства. Обеспечивается

просто вкл/выкл внешнего устройства. 0.5A/125V, 1A/30V

SWITCHES

Выбор VGA монитора или CVBS (Composite Video Blanking Sync) монитора

Не переключайте этот параметр при включенном питании DVR.

Когда позиция переключателя изменена, DVR перезагрузится

для применения новых установок

DC 12V

Разъем подключения питания от адаптера 12V DC
