УКАЗАНИЕ
Если при настройке позиционирования измерительной станции не была задананиоднаопциядлявысоты,
данныевысотыивсерелевантныеиндикациибольшенеотображаются.
Сохранение данных трассировки со строительными осями
Тчк
Обозначение точки трассировки.
Вдоль (введ.) Введенное продольное расстояние относительно
строительной оси.
Попер. (введ.) Введенное поперечное расстояние относительно
строительной оси.
Высота (введ.) Введенная высота.
Вдоль (измер.) Измеренное продольное расстояние относительно
строительной оси.
Попер. (измер.) Введенное поперечное расстояние относительно
строительной оси.
Высота (измер.) Измеренная высота.
dQ Разность в значении поперечного измерения с уче-
том строительной оси: dQ = «Попер (измер.) «По-
пер.» (введ.)
dL Разность в значении продольного измерения с
учетом строительной оси: dL = «Вдоль» (измер.)
«Вдоль» (введ.)
dH Разность высот: dH = высота (измер.) высота
(введ.)
11.1.3 Трассировка с координатами

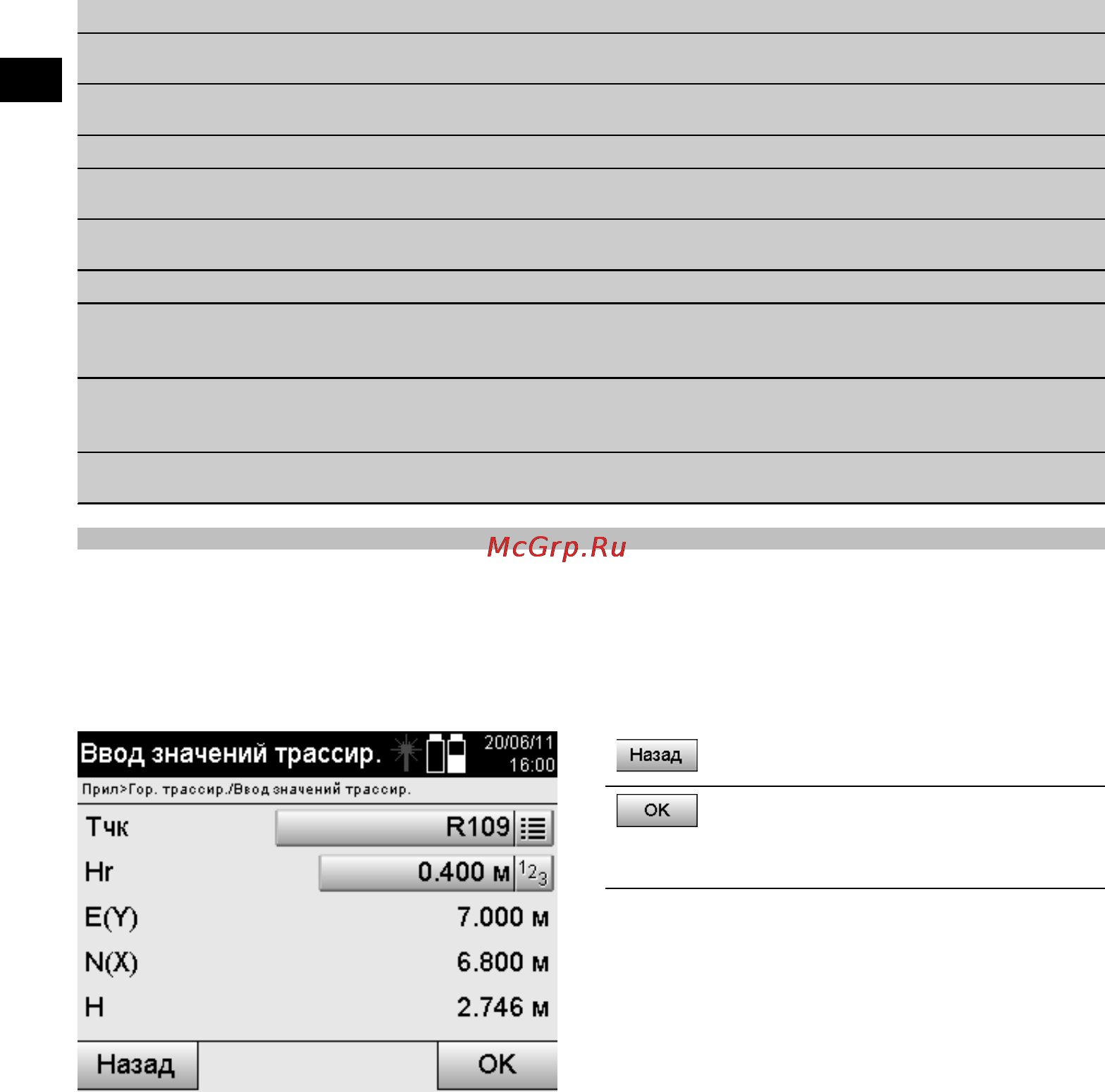

Ввод точек трассировки
Ввод точек трассировки с точками координат может происходить 3 различнымиспособами:
1. ручной ввод координат точек;
2. выбор координат точек из списка сохраненных точек;
3. выбор координат точек из списка сохраненных точек в CAD-графике.
Вернуться к предыдущей инди-
кации.
Подтвердить ввод и перейти
к индикации выверки прибора
относительно точки трасси-
ровки.
Ввод точек трассировки (чертеж CAD)
Точки трассировки задаются непосредственно из чертежа CAD.
При этом точка уже задана в 3- или 2-мерном виде и соответствующим образом извлекается оттуда.
ru
154
Printed: 07.07.2013 | Doc-Nr: PUB / 5135727 / 000 / 00
