Отображает выбранную точку

из графики.

Отменить и вернуться к вводу

точек трассировки.

Выбрать точку из плана.

Выбрать точку из списка.

Выполнить ручной ввод коор-

динат.

Подтвердить выбор точки.

УКАЗАНИЕ

Если при настройке позиционирования измерительной станции не была задананиоднаопциядлявысоты,

данныевысотыивсерелевантныеиндикациибольшенеотображаются.Следующие окна аналогичны окнам,

описанным в предыдущей главе.

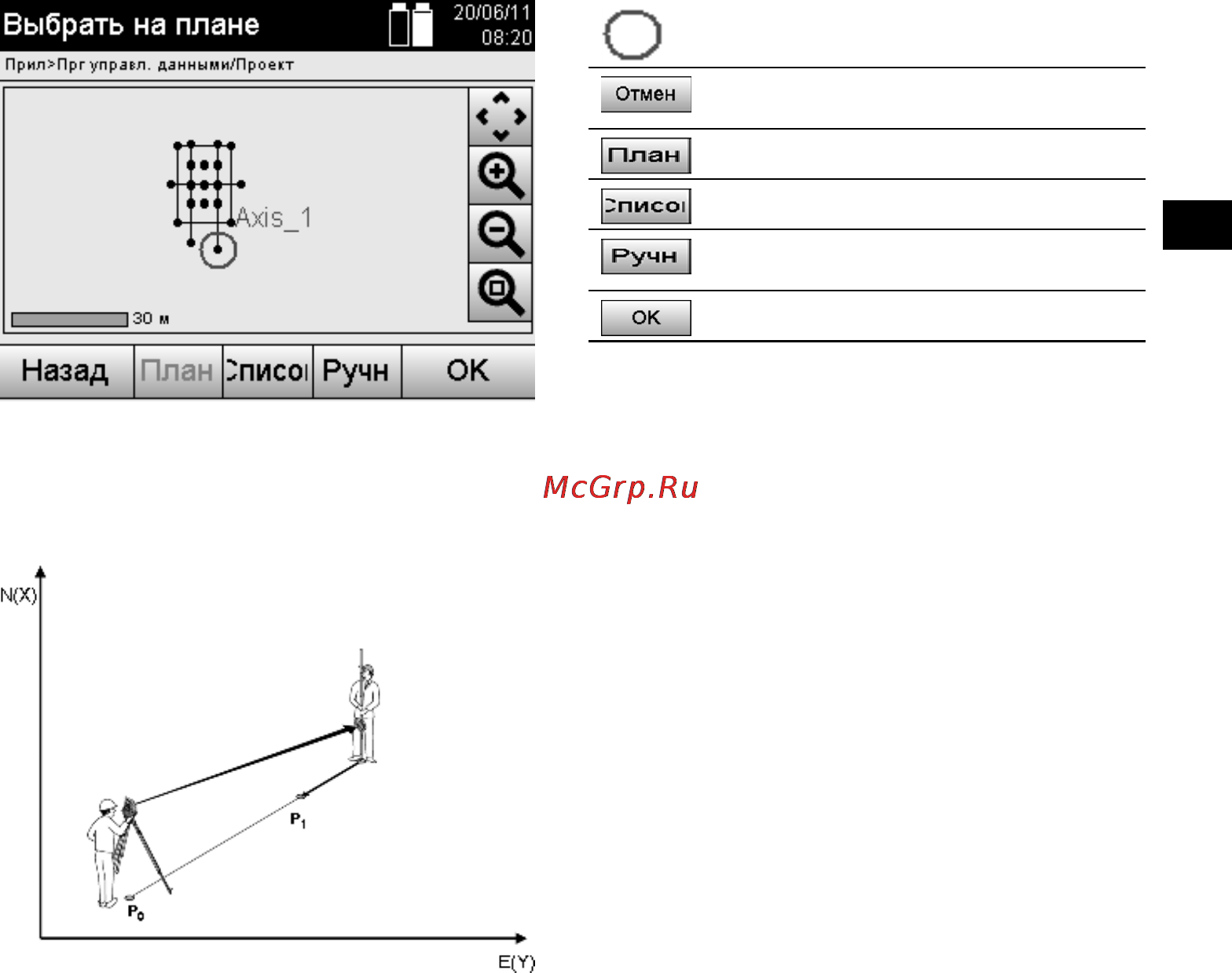

P0 — позиция прибора после установки.

P1 — точка, заданная с координатами. После выравнивания прибора держатель рефлектора установлен

примерно на расчетном расстоянии.

После каждого измерения расстояния отображается, на какую величину следует переместить держатель

рефлектора в направлении трассируемой точки.

Результаты трассировки с координатами

Индикация разности параметров трассировки на координатной сетке на основании последних измерений

расстояний и углов.
