УКАЗАНИЕ

Горизонтальная трассировка с координатами по своему процессу аналогична трассировке по строительным

осям с той лишь разницей, что вместо продольных и поперечных расстояний координаты или различия координат

отображаются или вводятся в виде результатов.

11.2 Вертикальная трассировка («Верт. трассир.»)

11.2.1 Принцип работы приложения «Верт. трассир.»

С помощью вертикальной трассировки данные из плана переносятся на вертикальную опорную плоскость,

например на стену, фасад и т. д.

Вышеупомянутые данные из плана являются либо величинами, которые относятся к строительным осям в

вертикальной опорной плоскости, либо позициями, которые описаны координатами в вертикальной опорной

плоскости.

Данные из плана или позиции трассировки могут вводиться в виде величин или расстояний, вводиться с

координатами или использоваться в виде данных, предварительно переданных с ПК.

Кроме того, с ПК данные из плана могут передаваться на тахеометр в виде CAD-чертежа и выбираться в

тахеометре в виде графической точки или графического объекта для трассировки.

Таким образом, нет необходимости в обращении с множеством чисел или числовыми множествами.

Стандартными областями применения этой опции являются позиционирование точек крепления на фасадах,

стенах с направляющими, трубах и т. д.

В качестве спецприменения существует возможность сравнения «вертикальнойплоскости»стеоретической

согласно плану и таким образом проверки или протоколирования плоскостности.

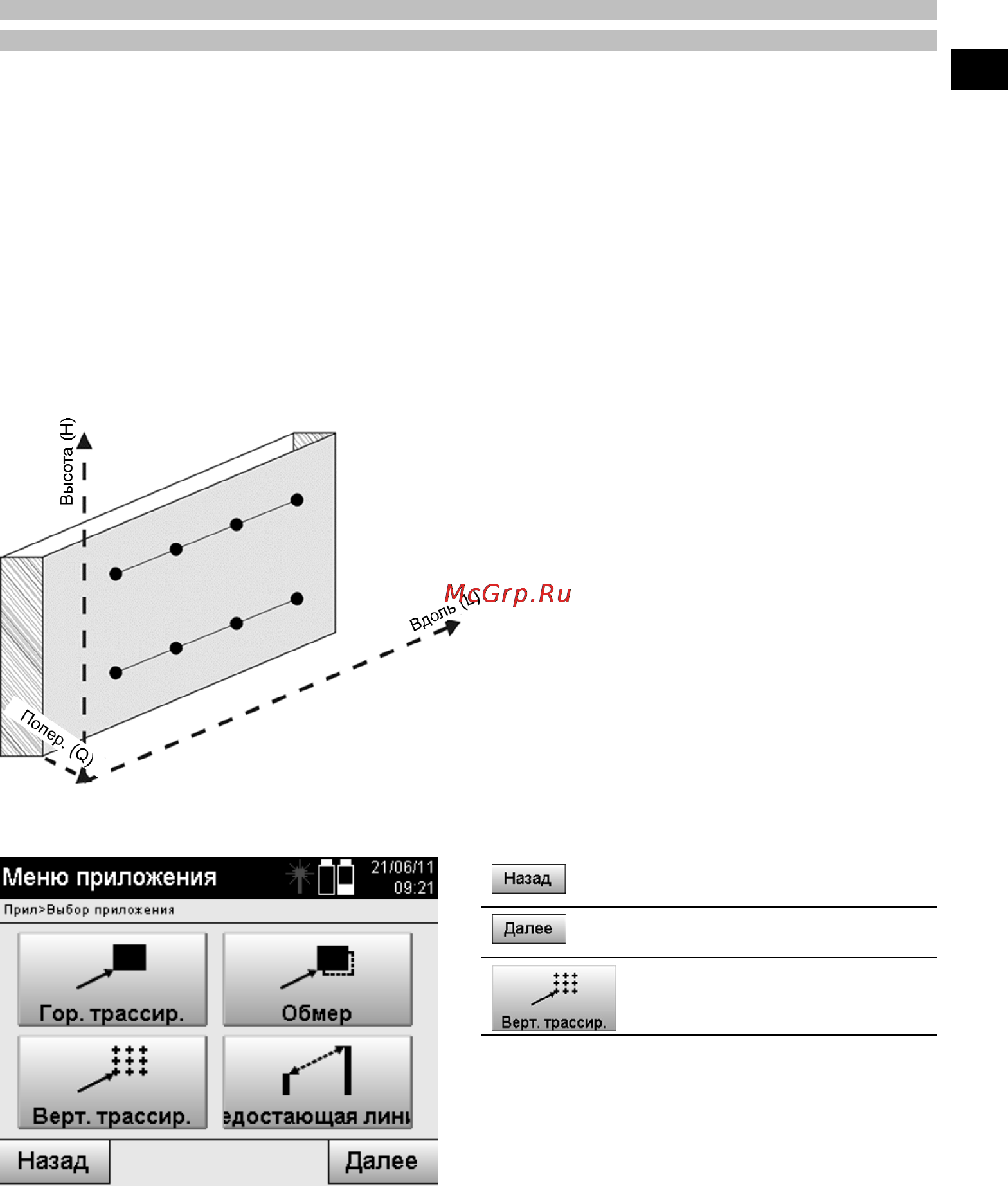

Для запуска приложения «Верт. трассир.» в меню приложения следует нажать соответствующую кнопку.

Вернуться к предыдущей инди-

кации.

Перейти к выбору других при-

ложений.

Вызвать приложение «Верт.

трассир.».
