После вызова приложения на дисплее появляются окна проектов/выбора проекта и соответствующий выбор
позиции или настройки позиционирования измерительной станции.
После завершения настройки позиционирования запускается приложение «Верт. трассир.».
В зависимости от выбора позиции измерительной станции существует два варианта установления трассируемой
точки:
1. трассировка точек со строительными осями, т. е. оси в вертикальной опорной плоскости;
2. трассировка точек с координатами и/или с точками, взятыми из чертежа CAD.
11.2.2 Вертикальная трассировка со строительными осями
Привертикальнойтрассировкесостроительнымиосямиосиопределяютсяпутем измерения по двум опорным
точкам с установкой позиции.
Установка позиции
Установка позиции выполняется по возможности по центру/посередине перед вертикальной плоскостью на
таком расстоянии, которое обеспечит оптимальный обзор всех точек.
С помощью прибора при его установке определяется нулевая точка (1) в системе опорных осей и направление
(2) вертикальной опорной плоскости.
Внимание
Опорная точка (1) является главной точкой. В этой точке задаются вертикальная и горизонтальная опорные оси
на вертикальной опорной плоскости.

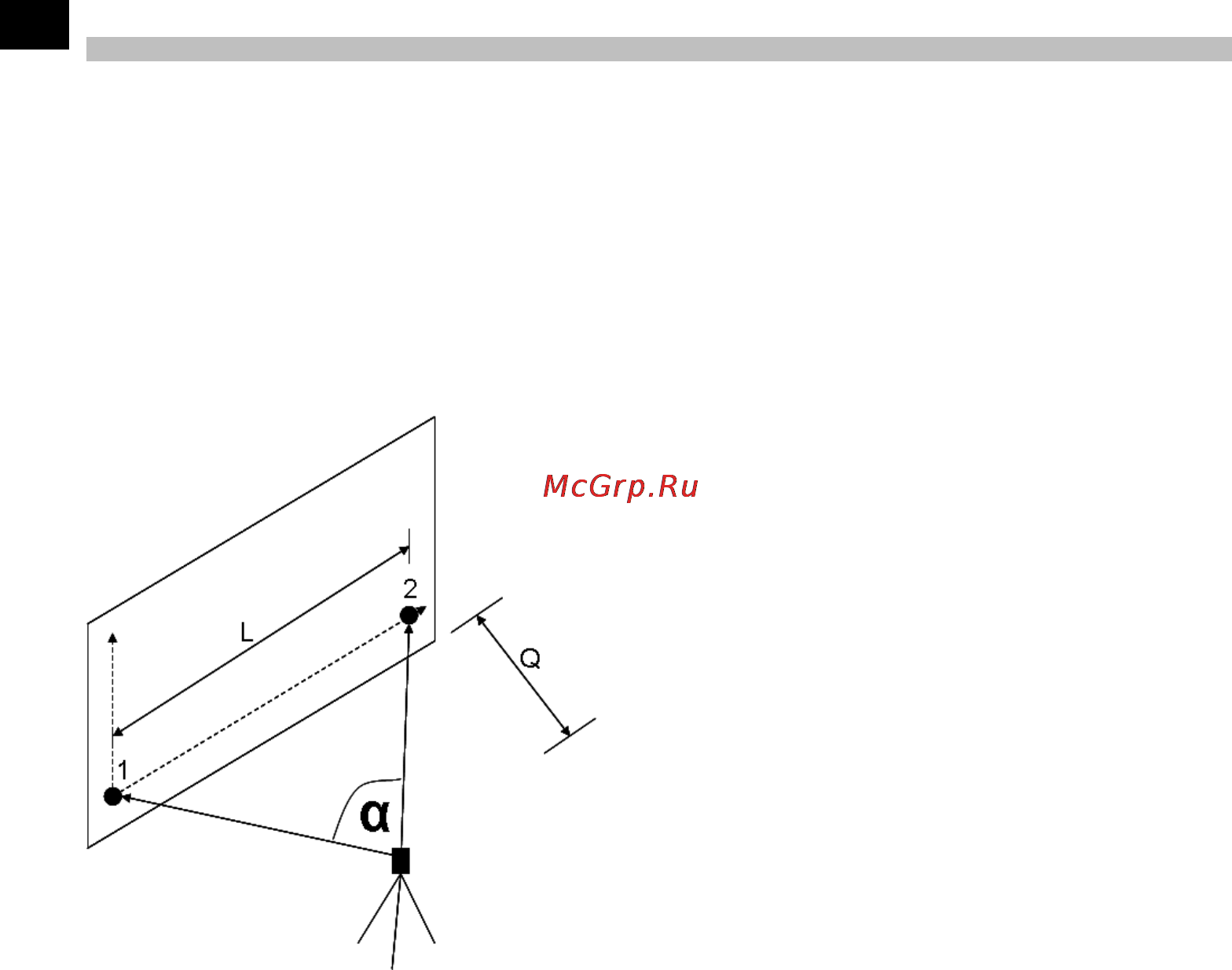

Оптимальная установка или позиционирование прибора имеет место в том случае, если отношение горизонталь-
ной опорной длины L к расстоянию Q в отношении L составляет: Q = 25: от 10 до 7: 10, так что промежуточный
угол находится между α = 40° - 100°.
УКАЗАНИЕ
Установка позиции измерительной станции аналогична настройке позиционирования «Свободное позициониро-
вание» со строительными осями с той лишь разницей, что первая опорная точка задает нулевую точку системы
строительных осей на вертикальной плоскости, а вторая — направление вертикальной плоскости относительно
прибора. В любом случае оси принимаются в горизонтальном или вертикальном отношении от точки (1).
Ввод осевого смещения
Длясмещениясистемыосейили«нулевойточки»навертикальнойопорнойплоскости вводятся значения
смещения.
Эти значения смещения могут смещать нулевую точку системы осей по горизонталивлево(-)ивправо(+),по
вертикали вверх (+) и вниз (-) и всю плоскость вперед (+) и назад (-).
ru
158
