Высота (введ.) Введенное значение высоты.
Координата по ординате (введ.) Введенная координата по ординате относительно
опорной системы координат.
Координата по абсциссе (измер.) Измеренная координата по абсциссе относительно
опорной системы координат.
Высота (измер.) Измеренная высота.
Координата по ординате (измер.) Измеренная координата по ординате относительно
опорной системы координат.
dN
Разность координат по абсциссе на
основании опорной системы коор-
динат: dN = координата по абсциссе
(измер.) – координата по абсциссе
(введ.)
dH Разность высот: dH = высота (измер.) – высота
(введ.)
dE Разность координат по ординате на основании опор-
ной системы координат. dE = координата по орди-
нате (измер.) – координата по ординате (введ.)
УКАЗАНИЕ
Вертикальная трассировка всегда использует трехмерные описания точек. При трассировке со строительными
осями и трассировке с координатами используются величины «Вдоль», «Высота» и «Смещение».
УКАЗАНИЕ
Следующие окна аналогичны окнам, описанным в предыдущей главе.

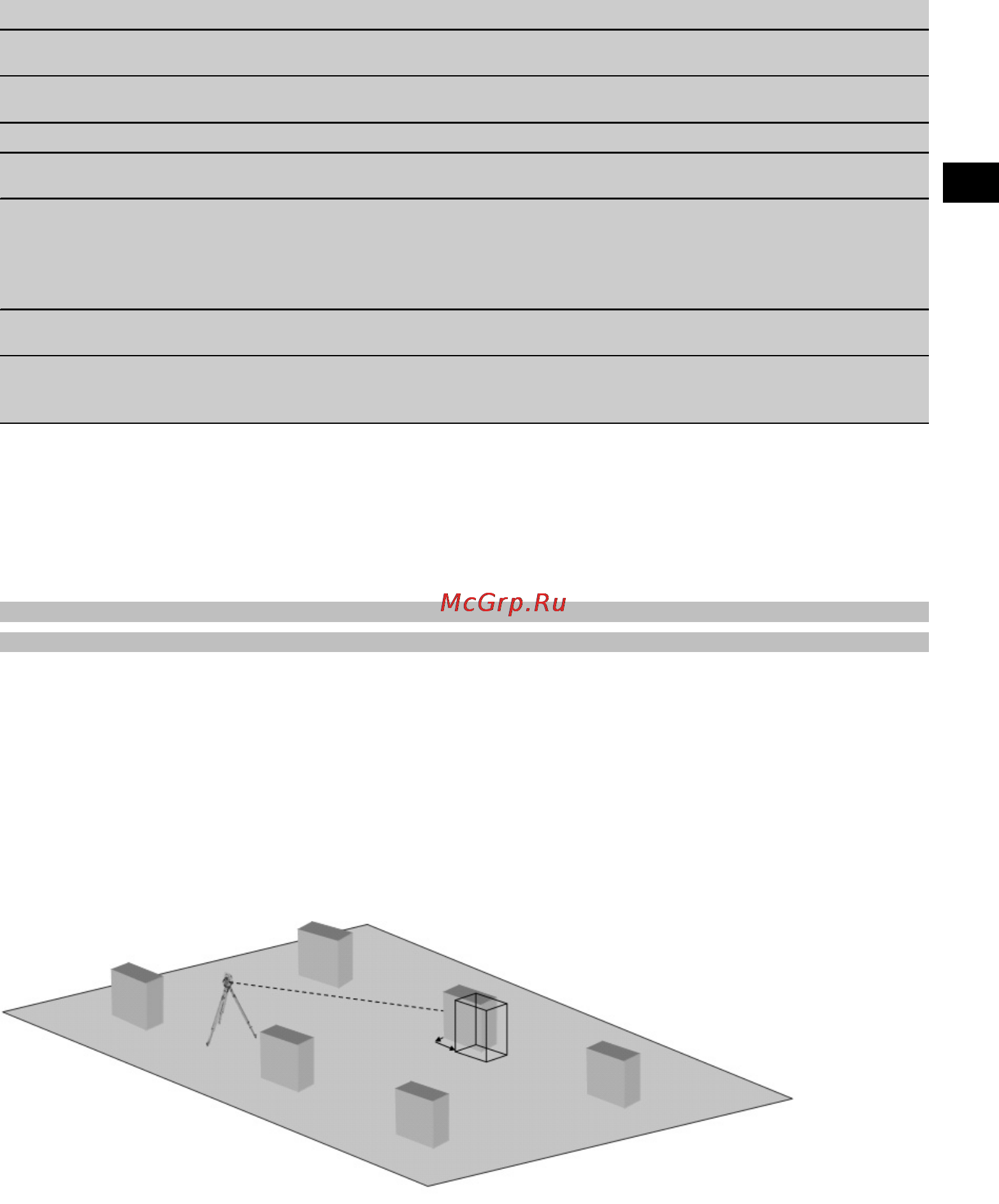

11.3 «Обмер»
11.3.1 Принцип работы приложения «Обмер»
Принципиальнообмерможнорассматриватькакинверсиюприложения«Гор.трассир.».
Существующие позиции с обмером сравниваются с позициями на плане, отклонения отображаются и сохраня-
ются.
Согласно настройке позиционирования данные c плана или сравниваемые позиции могут вводиться в виде
величин или расстояний, использоваться в виде координат или точек с графикой.
При передаче данных из плана в виде чертежа CAD с ПК на тахеометр и выборе в качестве графической
точки/графического объекта на тахеометре для трассировки нет необходимости в обращении с множеством
чисел или числовыми множествами.
Стандартными областями применения этой опции являются проверка стен, колонн, опалубки, больших проемов
и др. Для этого выполняется сравнение с позициями на плане; разности отображаются или сохраняются
непосредственно на месте.
Для запуска приложения «Обмер» в меню приложения следует нажать соответствующую кнопку.
ru
163
Printed: 07.07.2013 | Doc-Nr: PUB / 5135727 / 000 / 00
