Вернуться к предыдущей инди-

кации.

Перейти к выбору других при-

ложений.

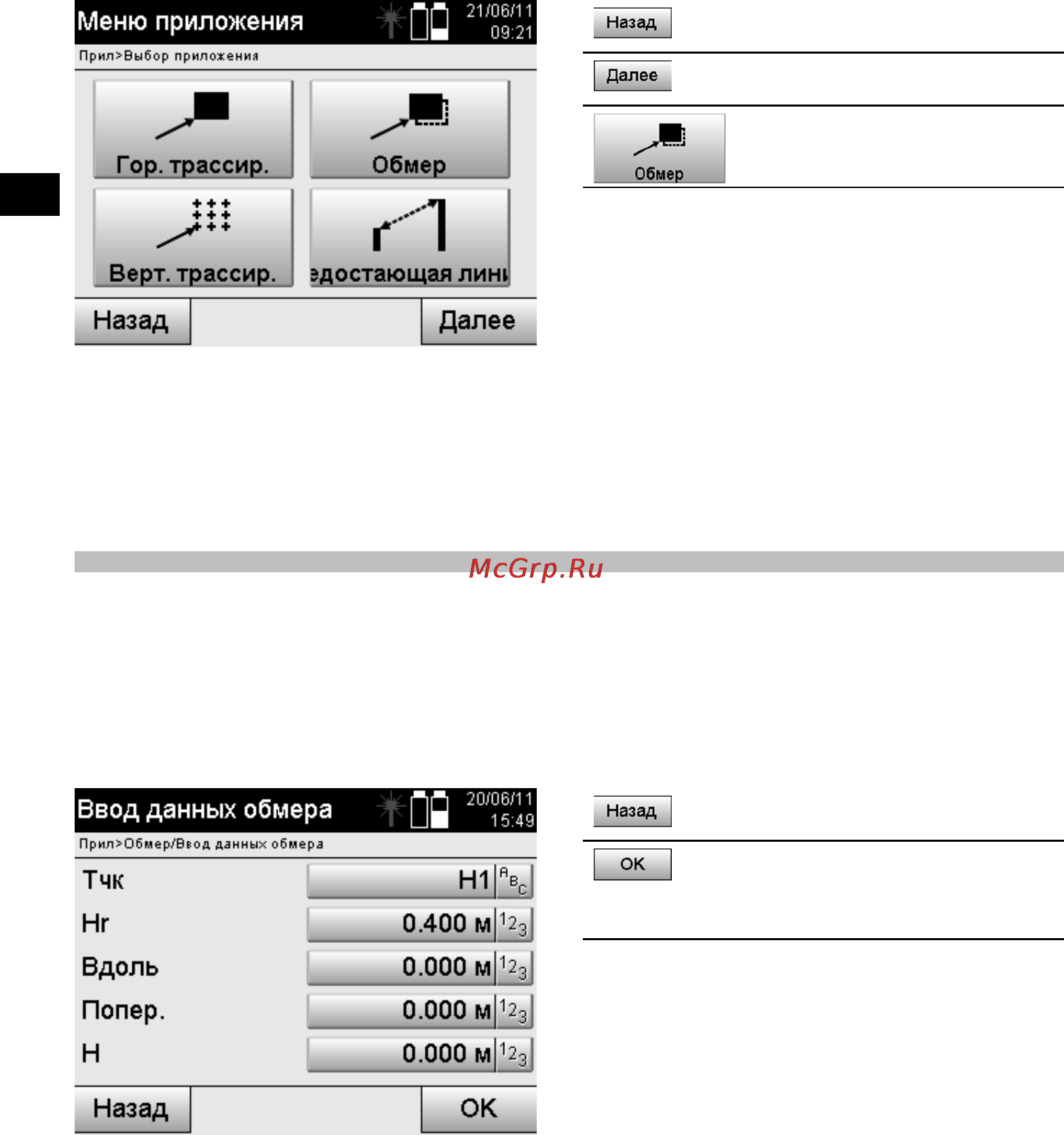

Вызвать приложение «Обмер».

После вызова приложения на дисплее появляются окна проектов/выбора проекта и соответствующий выбор

позиции или настройки позиционирования измерительной станции.

После завершения настройки позиционирования запускается приложение «Обмер». В зависимости от выбора

позиции измерительной станции существует два варианта установления точки обмера:

1. обмер точек со строительными осями;

2. обмер точек с координатами и/или с точками, взятыми из чертежа CAD.

11.3.2 Обмер со строительными осями

При обмере со строительными осями вводимые значения обмера всегда относятся к строительной оси, которая

была выбрана в качестве опорной.

Ввод позиции для обмера

Ввод позиции обмера в виде величины, зависимой от определенной в ходе настройки позиционирования

строительной оси или строительной оси, на которой установлен прибор.

Значения ввода являются продольными и поперечными расстояниями относительно определенной строительной

оси.

Вернуться к предыдущей инди-

кации.

Подтвердить ввод и перейти

к индикации выверки прибора

относительно точки трасси-

ровки.

УКАЗАНИЕ

Значения обмера на строительной оси в переднем/заднем направлении от измерительной станции являются

продольными значениями, а значения обмера, расположенные справа и слева от строительной оси, — попе-

речными.«Вперед»и«справа»являютсяположительнымизначениями,«назад» и «слева» — отрицательными.

Направление к точки обмера

Прибор выравнивается в этом окне относительно точки обмера: при этом прибор поворачивается до тех

пор, пока красный указатель направления не установится на «0» и расположенный внизу цифровой указатель

разности углов также не установится точно на нулевой отметке.

В этом случае центр перекрестия указывает в направлении точки обмера для наведения держателя рефлектора

и идентификации точки обмера.

164
