dL Разность в значении продольного измерения с

учетом строительной оси: dL = «Вдоль» (измер.) –

«Вдоль» (введ.)

dH Разность высот: dH = высота (измер.) – высота

(введ.)

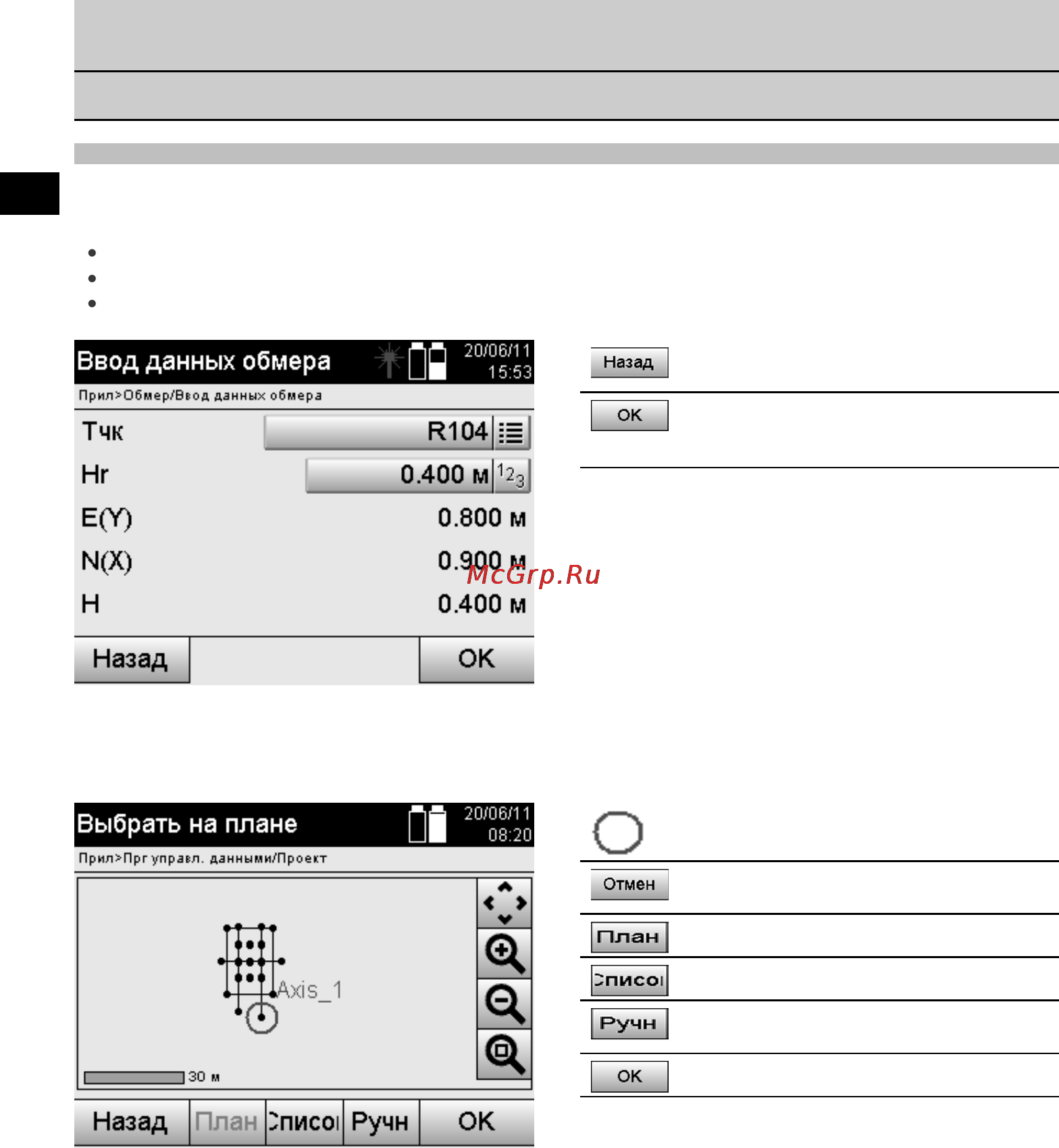

11.3.3 Обмер с координатами

Ввод точки обмера

Ввод координат точек может выполняться тремя различными способами:

ручной ввод координат точек;

выбор координат точек из списка сохраненных точек;

выбор координат точек из списка сохраненных точек в CAD-графике.

Вернуться к предыдущей инди-

кации.

Подтвердить ввод и перейти

к индикации выверки прибора

относительно точки обмера.

Ввод позиции обмера (чертежа CAD)

Точки обмера задаются непосредственно из чертежа CAD.

При этом точка уже задана в 3- или 2-мерном виде и соответствующим образом извлекается оттуда.

Отображает выбранную точку

из графики.

Отменить и вернуться к вводу

точек обмера.

Выбрать точку из плана.

Выбрать точку из списка.

Выполнить ручной ввод коор-

динат.

Подтвердить выбор точки.

УКАЗАНИЕ

Если при настройке позиционирования измерительной станции не была задананиоднаопциядлявысоты,

данныевысотыивсерелевантныеиндикациибольшенеотображаются.

УКАЗАНИЕ

Следующие окна аналогичны окнам, описанным в предыдущей главе.

Результаты трассировки с координатами

Индикация разности параметров трассировки на координатной сетке на основании последних измерений

расстояний и углов.
