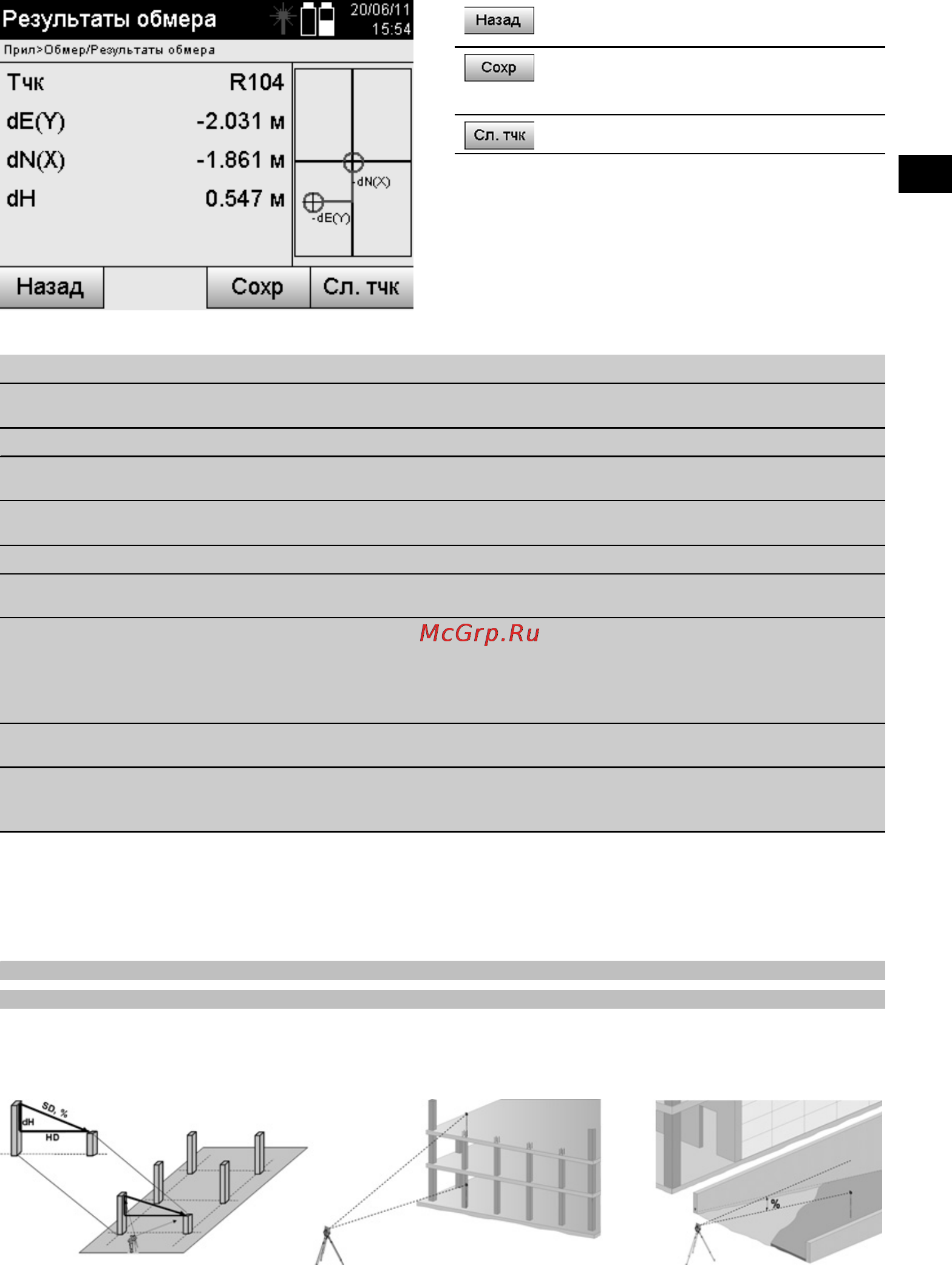

Возврат к вводу значений

трассировки.

Сохранить значения трасси-

ровки и последние значения

разности.

Ввести следующую точку.

Сохранение данных трассировки с указанием координат

Тчк

Обозначение точки трассировки.

Координата по абсциссе (введ.) Введенная координата по абсциссе относительно

опорной системы координат.

Высота (введ.) Введенное значение высоты.

Координата по ординате (введ.) Введенная координата по ординате относительно

опорной системы координат.

Координата по абсциссе (измер.) Измеренная координата по абсциссе относительно

опорной системы координат.

Высота (измер.) Измеренная высота.

Координата по ординате (измер.) Измеренная координата по ординате относительно

опорной системы координат.

Разность координат по абсциссе на

основании опорной системы коор-

динат: dN = координата по абсциссе

(измер.) – координата по абсциссе

(введ.)

dH Разность высот: dH = высота (измер.) – высота

(введ.)

dE Разность координат по ординате на основании опор-

ной системы координат. dE = координата по орди-

нате (измер.) – координата по ординате (введ.)

УКАЗАНИЕ

Обмер с координатами по своему процессу аналогичен обмеру по строительнымосямстойлишьразницей,что

вместо продольных и поперечных расстояний координаты или различия координат отображаются или вводятся

ввидерезультатов.

11.4 «Недостающая линия»

11.4.1 Принцип работы приложения «Недостающая линия»

С помощью приложения «Недостающая линия» выполняется измерение двух произвольно расположенных в

пространстве точек для определения горизонтального расстояния, расстояния под углом, разности высот и

наклона между точками.

167
