Hilti POT 10 [16/27] Эксплуатация
![Hilti POT 10 [16/27] Эксплуатация](/views2/1070409/page16/bg10.png)
7.5 Установка прибора
7.5.1 Установка над точкой на грунте (местности)
Прибор оснащён лазерным отвесом, который включается и выключается при включённом теодолите с помощью
кнопки для включения фоновой подсветки.
7.5.2 Установка прибора 8
1. Выполните предварительную установку штатива с головкой по центру над точкой на грунте.
2. Наверните прибор на штатив.
3. Сместите две ножки штатива вручную так, чтобы лазерный луч находился на метке на грунте.
УКАЗАНИЕ При этом учитывайте то, что головка штатива установлена по горизонтали только предвари-
тельно.
4. Затем установите ножки штатива в грунт.
5. Устраните остаточное отклонение лазерной точки относительно метки на грунте с помощью установочных
винтов — лазерная точка должна располагаться точно по метке на грунте.
6. Сместите пузырёк сферического уровня на трегере в центр посредством удлинения ножек штатива.
УКАЗАНИЕ Это выполняется путём удлинения/укорачивания ножки штатива, противоположной пузырьку,
в зависимости от того, в каком направлении должен смещаться пузырёк. Это повторяющийся процесс и
его необходимо выполнять многократно.
7. После установки пузырька сферического уровня по центру путём смещения прибора на опорном диске
штатива точно по центру точки на грунте устанавливается лазерный отвес.
8. Затем разместите круглый уровень параллельно к двум установочным винтам и установите пузырёк по
центру.
9. Поверните прибор на 90° и установите его по центру с помощью третьего установочного винта — затем
поверните прибор ещё раз на 90° и при необходимости отрегулируйте круглый уровень с помощью
установочных винтов.
7.5.3 Установка на трубы и лазерный отвес 9
Зачастую обмер по точкам на грунте выполняется вместе с трубами.
В этом случае лазерный отвес направлен внутрь трубы без визуального контакта.
Положите на трубу бумагу, плёнку или другой слабопрозрачный материал, чтобы увидеть лазерную точку.
8Эксплуатация
8.1 Измерения с горизонтальным кругом

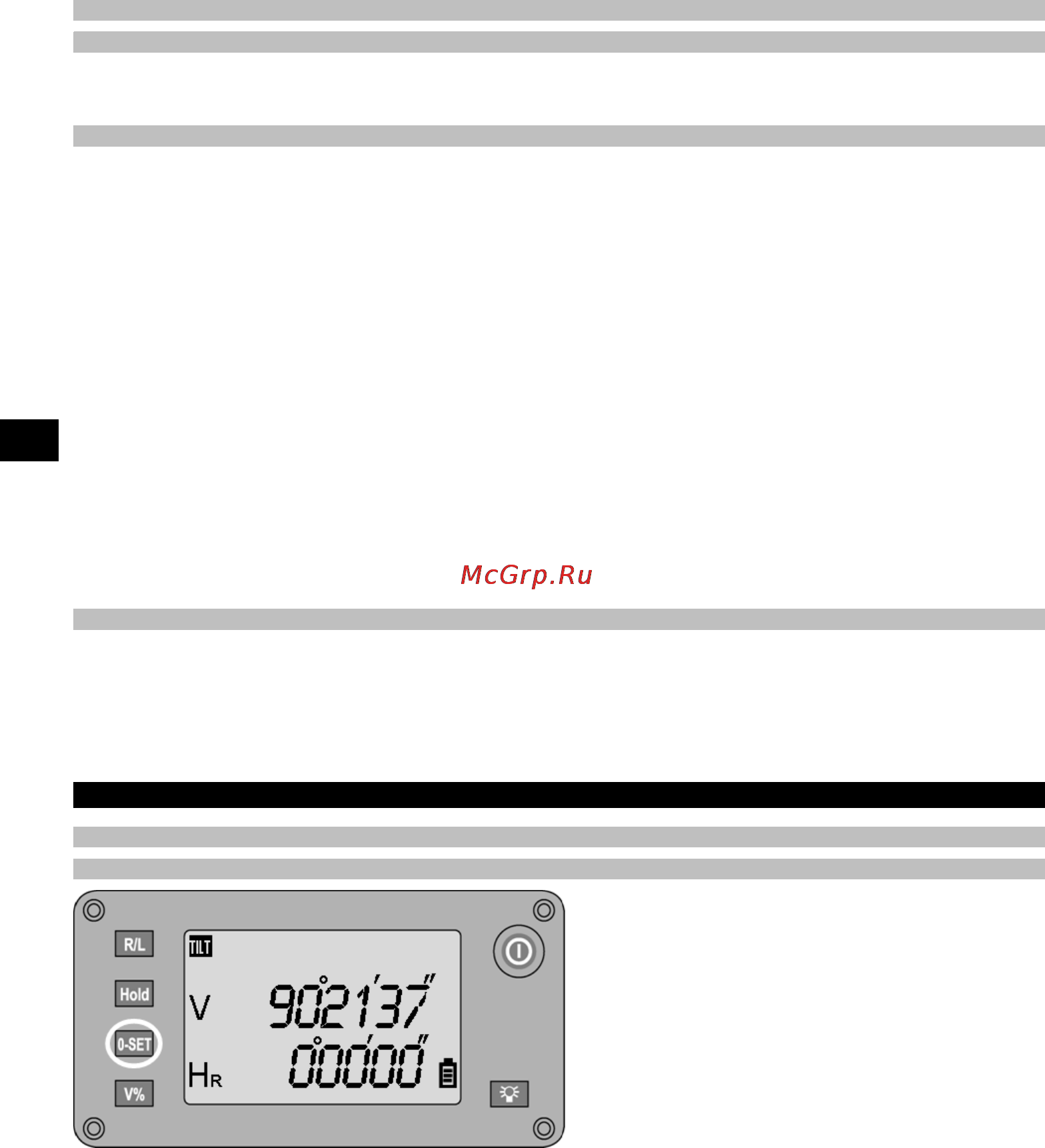

8.1.1 Обнуление отсчёта по горизонтальному кругу
Отсчёт по горизонтальному кругу может быть обнулён в любое время путём нажатия кнопки 0-SET итемсамым
установкиопорнойилинулевойточкидлягоризонтальногокруга.
ru
164
Printed: 07.07.2013 | Doc-Nr: PUB / 5137371 / 000 / 00
