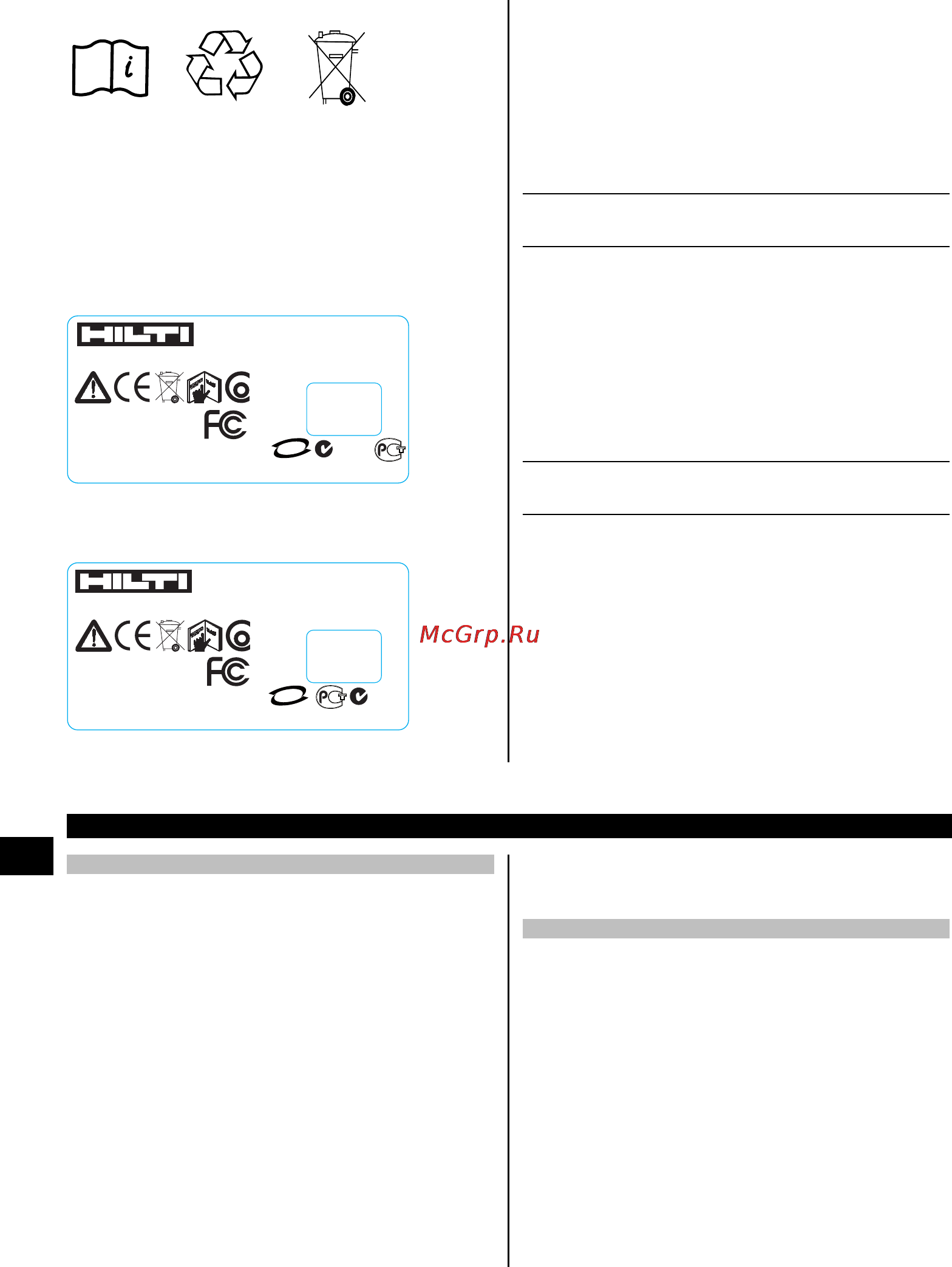

Made in Germany
Hilti = registered trademark of Hilti Corporation, Schaan, LI
PX 10
T
Power: 9V nominal / 30mA
Serial No.:
Manufact.:
Item No.:
IC: 5228A-PX1XR1
FCC ID:SDL-PX1XTR1
This device complies with Part 15 of
the FCC Rules. Operation is subject
to the following two conditions: (1)
this device may not cause harmful interference, and, (2)
this device must accept any interference received,
including interference that may cause undesired operation.
319973
N4025
Z682
ДЕ01
MIC
HLT-PX10
Made in Germany
Hilti = registered trademark of Hilti Corporation, Schaan, LI
PX 10
R
Power: 9V nominal / 35mA
Serial No.:
Manufact.:
Item No.:
IC: 5228A-PX1XR1
N4025
Z682
This device complies with Part 15 of
the FCC Rules. Operation is subject
to the following two conditions: (1)
this device may not cause harmful interference, and, (2)
this device must accept any interference received,
including interference that may cause undesired operation.
319974
ДЕ01
MIC
HLT-PX10
Символы
Перед
использова-
нием
прочтите ру-
ководство
по эксплуа-
тации
Направьте
отработан-
ные
материалы
на
переработку
Запреща-
ется
утилизиро-
вать
элементы
питания
вместе с
бытовым
мусором.
Заводская табличка PX 10T
Передатчик
Заводская табличка PX 10R
Приемник
Расположение идентификационных данных на ин-
струменте
Тип и серийный номер передатчика PX 10T указаны
на заводской табличке. Занесите эти данные в насто-
ящее руководство по эксплуатации. Они необходимы
при сервисном обслуживании и консультациях по его
эксплуатации.
Тип:
Серийный номер:
Расположение идентификационных данных на ин-
струменте
Тип и серийный номер приемника PX 10R указаны на
заводской табличке. Занесите эти данные в настоя-
щее руководство по эксплуатации. Они необходимы
при сервисном обслуживании и консультациях по его
эксплуатации.
Тип:
Серийный номер:
2Описание
2.1 Использование инструмента по назначению
Транспойнтер Hilti PX 10 является измерительной си-
стемой, состоящей из передатчика PX 10T и при-
емника PX 10R. Для измерения необходимо выров-
нять приемник относительно положения передатчика,
а также вычислить расстояние между ними.
Конструкция системы позволяет выполнять с ее по-
мощью измерения сквозь стены и потолки. Благодаря
этому пользователь может переносить точки с одной
стороны стены на другую и одновременно определять
толщину стены. При сквозном сверлении это упро-
щает процедуру определения места выходного отвер-
стия на другой стороне кирпичной кладки/потолочного
перекрытия (место входного отверстия отображается
на дисплее). Возможно перенесение позиций, что
помогает пользователю выбирать правильную длину
рабочего инструмента (сверла или сверлильной ко-
ронки). В целях определения точки выходного отвер-
стия, рассчитываемой на основе заданной опорной
точки/угла, а также угла между двумя точками, транс-
пойнтер может использоваться в комбинации с адап-
тером угла наклона.
2.2 В комплект поставки входят:
1 Передатчик PX 10T
1ПриемникPX10R
2 Наручная петля PDA 60
2Элементыпитания,9В
1 Адгезионная паста PUA 91
1 Адгезионная лента PUA 92
1 Руководство по эксплуатации
2 Сертификаты производителя
1 Чемодан Hilti
1 Адаптер угла наклона PXA 70
10 Штифты с маркировкой PUA 70
ru
178
Printed: 07.07.2013 | Doc-Nr: PUB / 5136637 / 000 / 00
