6 Подключение реле замка
Система поддерживает Нормально-открытый замок и Нормально-закрытый замок. Нормально-
открытый замок (обычно разблокируется при включении питания) подключается к клеммам «NO»
и «COM», а нормально-закрытый замок (обычно блокируется при включении питания)
подключается к клеммам «NC» и «COM».

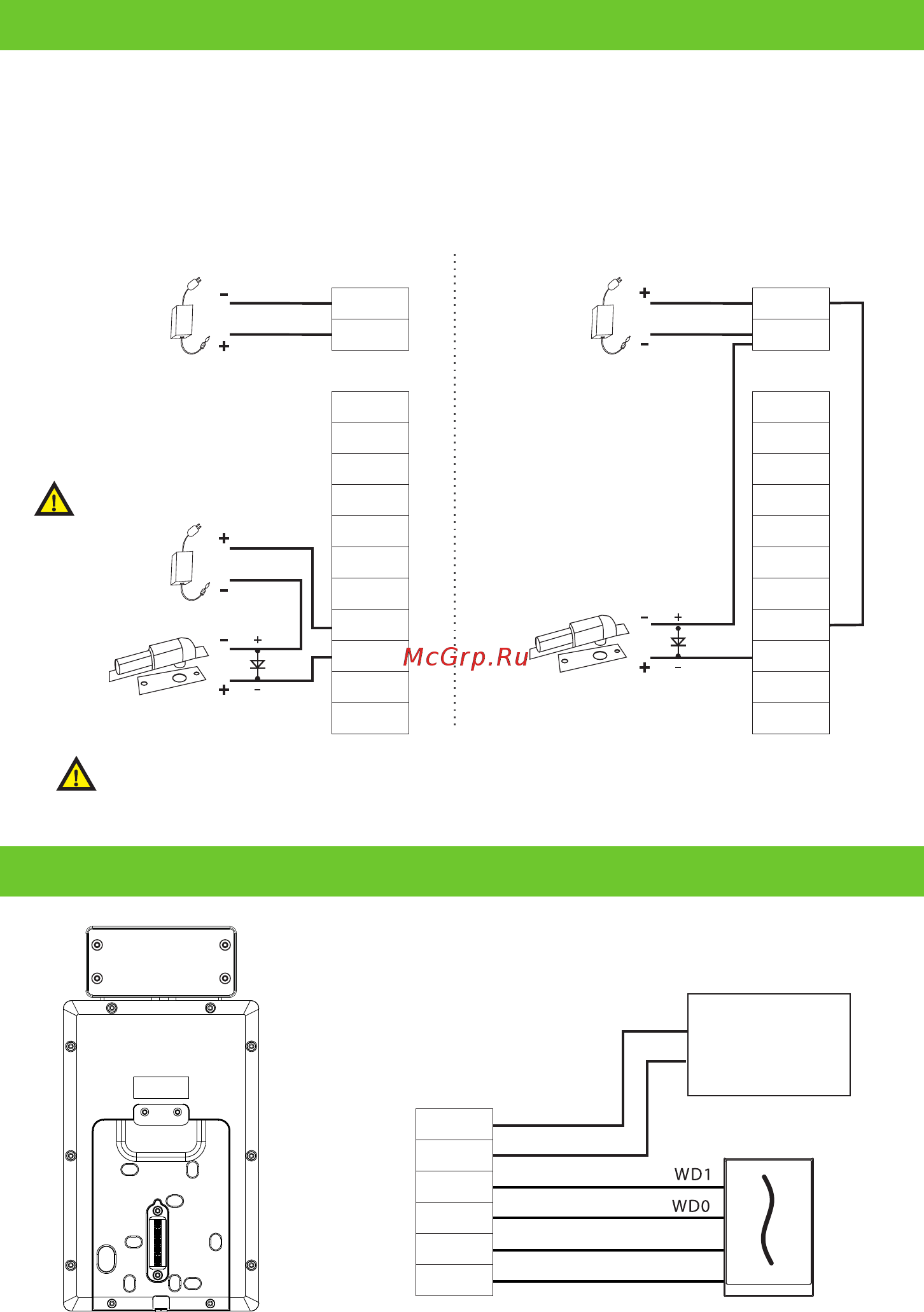

Нормально-закрытый замок:
1) Независмое питание устройства и замка
Нормально-закрытый замок
DC12V
DC12V
2) Общее питание устройства и замка
+12V
GND
FR107
FR107
Нормально-закрытый замок
GND
AUX
GND
SEN
GND
BUT
NO
COM
NC
AL-
AL+
DC12V
+12V
GND
GND
AUX
GND
SEN
GND
BUT
NO
COM
NC
AL-
AL+
7 Подключение считывателя Wiegand
Контроллер
доступа
+12V
GND
Считыватель Wiegand
INWD0
INWD1
12V
GND
WD0
WD1
Макс. 30V 3A Вход
6
Не меняйте полярность.
