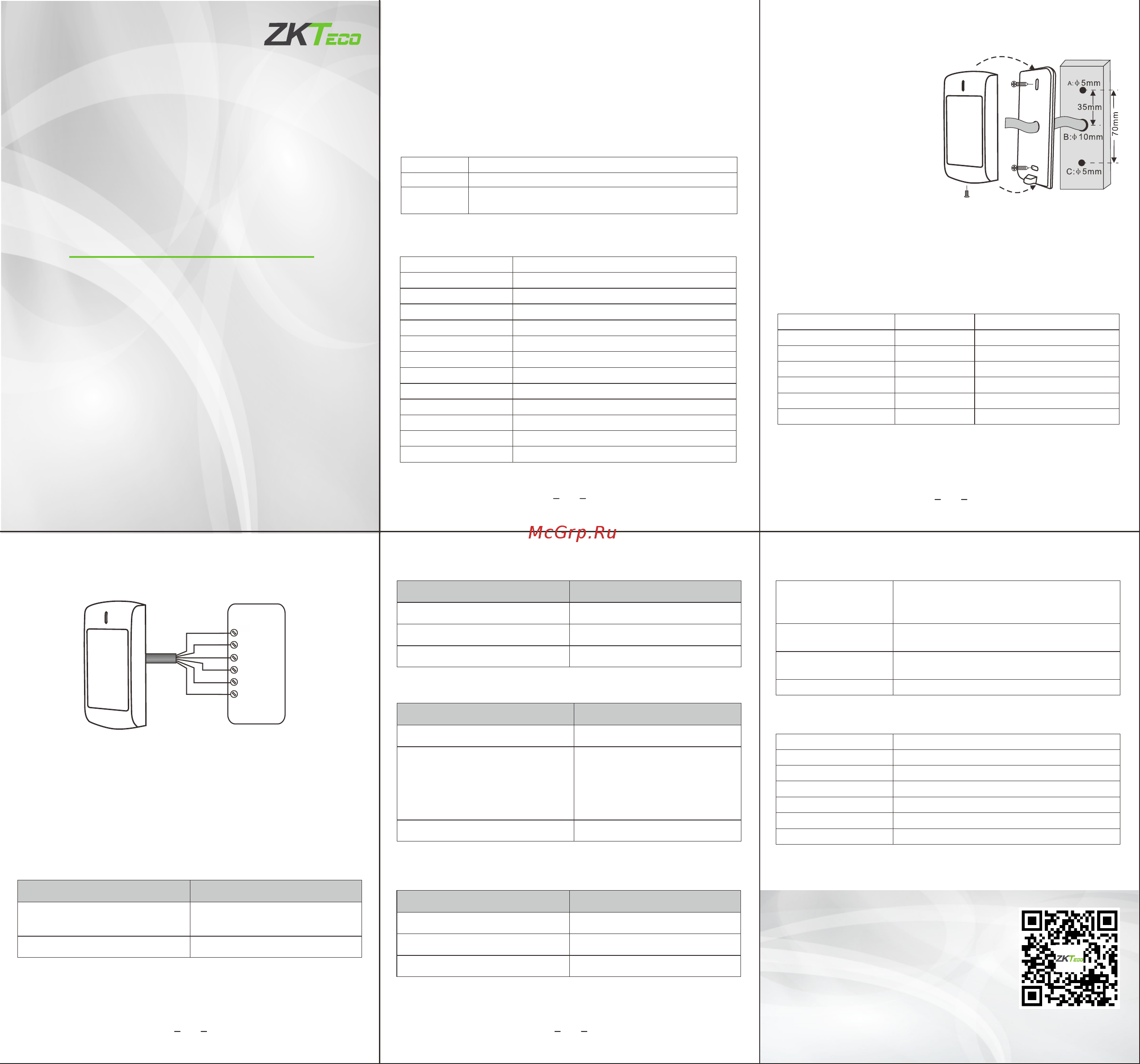

Руководство пользователя Страница: 1

Zkteco MR1010 Руководство пользователя онлайн

Руководство

пользователя

MR1010 & MR1020

Версия: 1.0

ZKTeco Industrial Park, No. 26,

188 Industrial Road, Tangxia Town,

Dongguan, China.

Phone: +86 769 - 82109991

Fax : +86 755 - 89602394

www.zkteco.com

1. Обзор

Устройства представляют собой усовершенствованные считыватели

контроля доступа с технологией RFID 125 кГц и 13,56 МГц. Это идеальный

выбор для приложений с высоким уровнем безопасности. Они имеют

привлекательный дизайн с сертификатом IK10, который обеспечивает

лучшую защиту.

Читатели очень мощные, могут читать многие типы карточек, как

показано ниже:

Частота Тип карты

125 кГц

13.56 мГц

EM-карты

RFID S50/S70 IC-карты

2. Технические характеристики

Рабочее напряжение

Ток холостого хода

Частота

Тип карты

Диапазон считывания

Выходной формат

Рабочая температура

Рабочая влажность

Цвет

Индекс защиты

Размеры

Вес-нетто

Вес с упаковкой

3. Установка

4. Разводка кабелей

5. Подключение

6. Программирование

Считыватели оснащены ИК-пультом дистанционного управления,

пользователи могут использовать его для программирования

выходного формата Wiegand при необходимости.

6.1 Вход и выход из режима программирования

Шаг программирования

Комбинация клавиш

Войти в режим программир.

2. Выйти из режима программир.

Примечание: Мастер-код не может быть изменен.

*(Master Code)#

(по умолчанию - 123456)

6.2 Установка формата Wiegand для карт EM

6.3 Установить формат Wiegand для IC- карт

Шаг программирования

Комбинация клавиш

1. Войти в режим программир.

3. Выйти из режима программир.

*(Master Code)#

1 (26~44) # (по умолчанию - 26бит)

2. Установить формат Wiegand

2. Сброс до заводских настроек

2. Распознать формат карты

автоматически (выход карты 4 байта

WG34, выход карты 7 байта WG58)

2. Установка формата Wiegand

ИЛИ

3 (26~44, 56, 58) #

(по умолчанию - Wiegand 34 бит)

3 0 # (применять только для

WG34 и WG58)

Примечание: WG56 без битов четности, WG58 - с битами четности.

6.4 Сброс до заводских настроек

Считыватель

Контроллер доступа

5 0 #

7. Таблица функций

8. Упаковочный лист

Считывать карту

Управление внешним

светодиодом

Управление внешним

зуммером

Вывод данных Wiegandt

Светодиодный индикатор станет зеленым, а

зуммер издает звуковой сигнал, тем временем

считыватель выводит сигнал Wiegand

Когда входное напряжение для светодиода

низкое, светодиод станет зеленым.

Когда входное напряжение для зуммера

низкое, зуммер издаст звуковой сигнал

Вывод Wiegand составляет 26 ~ 58 бит.

Название

Количество

Считыватель

Руководство пользователя

ИК-пульт дистанц. управ

Отвертка

Пробки настен. монтажа

Самонарезные винты

9~24В DC

≤5 0 мA

125кГц & 13.56мГц

EM & IC

2~6 cм

Wiegand 26~58 бит

-40°C~+60°C (-40°F~140°F)

0%~98% RH

Серебряный

IK10 and IP66

Д105 x Ш 49 x В21(мм)

240г

270г

• Просверлите 2 отверстия (A,

C) в стене для винтов и одно

отверстие для кабеля.

• Забейте резиновые заглушки

в отверстия (A, C).

• Закрепите заднюю крышку на

стене двумя винтами.

• Протяните Кабель через

отверстие для кабеля (B)

• Прикрепите устройство к

задней крышке

Шаг3 Шаг2 Шаг1

Цвет

9~24V DC

Функция

Описание

Красный

Черный

Зеленый

Белый

Коричневый

Желтый

Питание

GND

Светодиод

Зуммер

Заземление

Data 0

Data 1

Управл. зеленым светодиод.

Управление зуммером

Стена

Красный

Черный

Зеленый

Белый

Коричн.

Желтый

+DC

GND

LED
