Поиск неисправностей с централизованного пульта дистанционного управления SiRU34-603
192 Поиск неисправностей
4.3 “M”” Неисправность при передаче данных между
дополнительными пультами централизованного
управления
Дисплей пульта
дистанционного
управления
M8
Применимые
модели
Централизованный пульт дистанционного управления
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неисправность при передаче данных между дополнительными пультами
централизованного управления
Дефект PCB дополнительных пультов централизованного управления

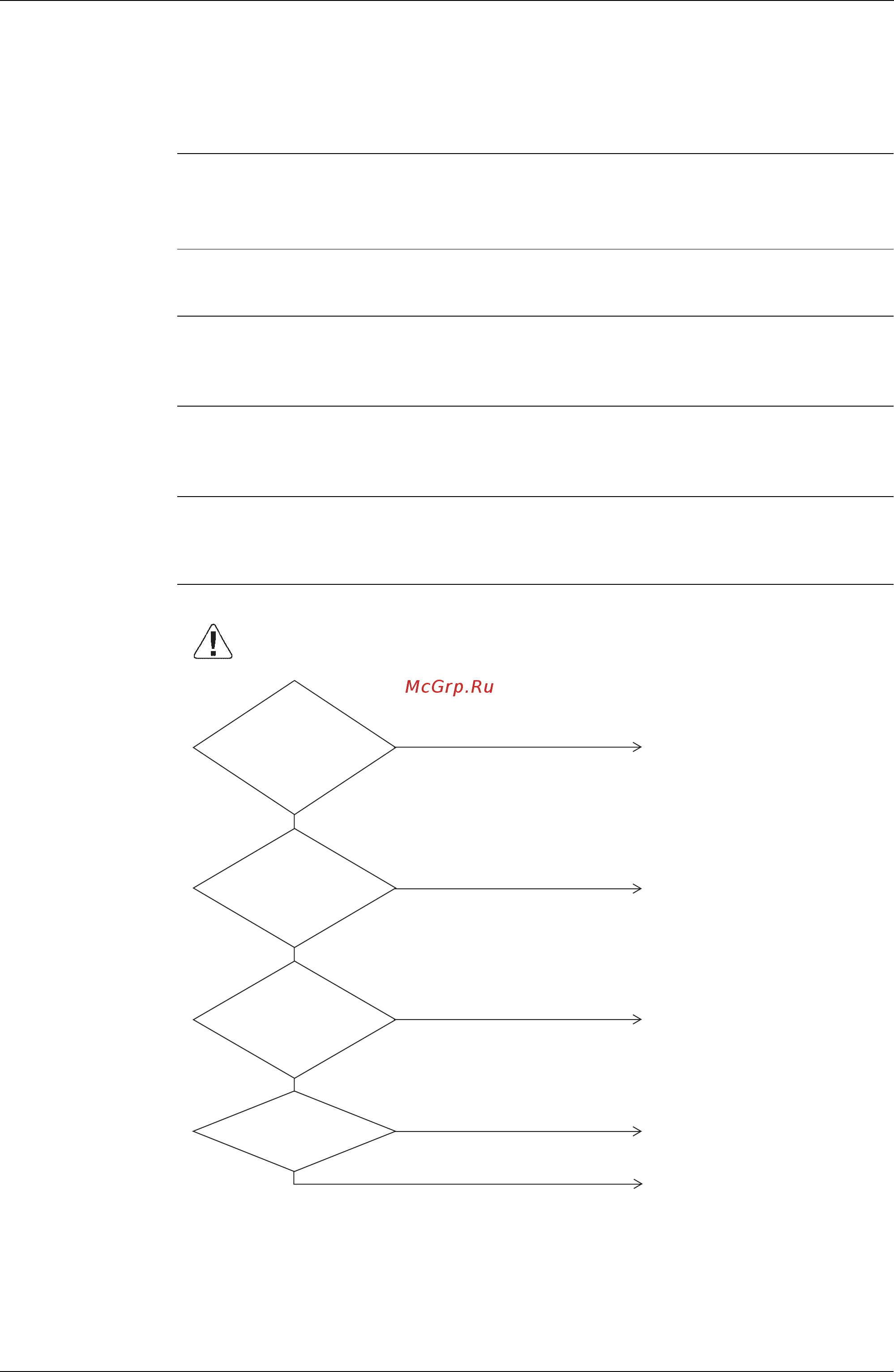

Поиск
неисправностей
Предостережение
(V2833)
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
НЕТ
НЕТ
ДА
ДА
ДА
НЕТ
ДА
НЕТ
Подсоединенный
один раз дополнительный
контроллер централизованного
управления разъединен
или изменен его
адрес?
Блок
питания включен
для всех дополнительных
контроллеров
централизованного
управления?
Кнопка
перезапуска всех
дополнительных онтроллеров
централизованного управления
установлена в положение
«нормальный
режим»?
Проводка
передачи разъединена
или неправильно
подсоединена?
Переустановите блок питания
одновременно для всех
дополнительных контроллеров
централизованного управления.
Включите блок питания
одновременно для всех
дополнительных контроллеров
централизованного управления.
Установите кнопку перезагрузки в
положение "нормальный режим."
Зафиксируйте проводку
должным образом.
Монтажная плата одного из
дополнительных контроллеров
централизованного управления
неисправна. Попытайтесь включить/
выключить каждый дополнительный
контроллер централизованного
управления и замените монтажную
плату контроллера, который не может
контролировать внутренний блок.
