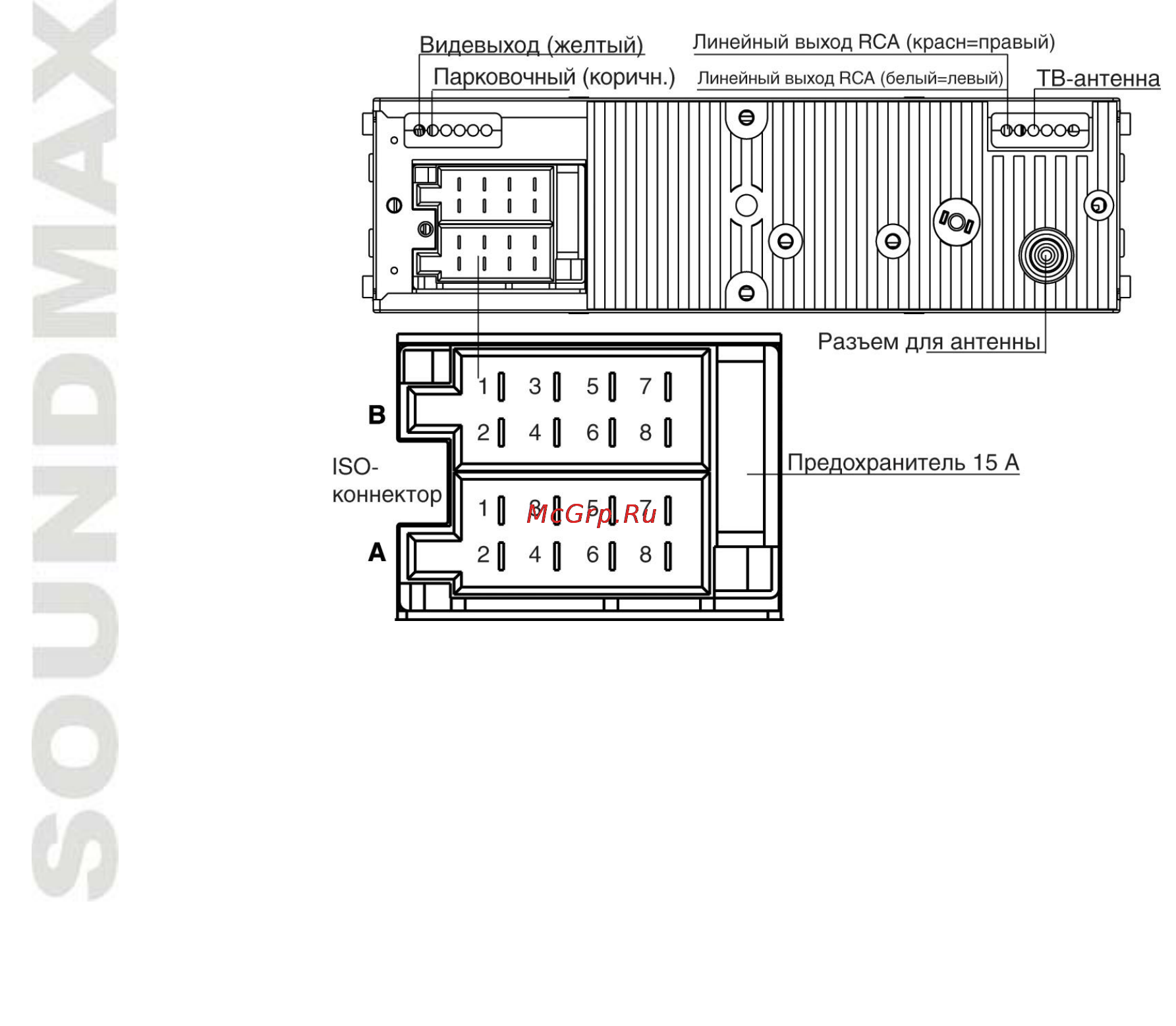

Soundmax SM-CMD3012 Black/Red [9/38] Схема электрических соединений
![Soundmax SM-CMD3012 Black/Red [9/38] Схема электрических соединений](/views2/1070516/page9/bg9.png)
41
A B
1. - 1. (+)
2. - 2. (-)
3. - 3. (+)
4. +12 4. (-)
5. 5. (+)
6. - 6. (-)
7. +12 () 7. (+)
8. 8. (-)
Содержание
- Sm cmd3012 1
- Меры предосторожности 3
- Комплект поставки 4
- Установка подключение 5
- Установка устройства в приборную панель автомобиля спереди или сзади 5
- Установка устройства 6
- Установка устройства в приборную панель автомобиля спереди метод а 6
- Примечание 7
- Снятие устройства 7
- Установка декоративной рамки 7
- Установка устройства в приборную панель автомобиля сзади метод б 7
- Внимание 8
- Примечание 8
- Система против кражи 8
- Установка передней панели 8
- Коннектор а 9
- Коннектор в 9
- Схема электрических соединений 9
- Использование разъема i so 10
- Номер функция 10
- Подключение парковочного провода 10
- Примечание 10
- Разъем а разъем в 10
- Передняя панель 11
- Элементы управления 11
- Внутренняя панель 12
- Пульт дистанционного управления пду 13
- Замена батарей 14
- Примечание 14
- Включение выключение устройства 15
- Выбор режима работы 15
- Общие операции 15
- Отключение звука 15
- Примечание 15
- Регулирование громкости 15
- Сброс настроек устройства 15
- Настройка системы 16
- Примечание 16
- Регулировка параметров звука 16
- Автоматическое сохранение сканирование станций 19
- Операции с радио 19
- Переключение диапазонов 19
- Примечание 19
- Ручной автоматический поиск каналов 19
- Сохранение и вызов радиостанций 19
- Моно стерео прием сигнала 20
- Отображение информации на дисплее 20
- Примечание 20
- Сервис rds 20
- Функция af альтернативные частоты 20
- Функция та traffic alarm 20
- Другие функции 21
- Функция pty тип программы 21
- Auto program автонастройка программ 23
- Manual program ручная настройка программ 23
- Операции с тв тюнером 23
- Примечание 23
- Загрузка извлечение диска 24
- Загрузка карты памяти sd ммс usb накопителя 24
- Операции с дисками usb накопителя ми картами памяти 24
- Примечание 24
- Примечания по usb sd ммс разъемам 24
- Воспроизведение пауза 25
- Воспроизведение файлов mp3 divx jpeg 25
- Примечание 25
- Выбор треков глав 26
- Остановка воспроизведения 26
- Перемотка вперед назад 26
- Повтор фрагмента а в 26
- Повторное воспроизведение 26
- Примечание 26
- Обзорное воспроизведение 27
- Отображение информации на дисплее 27
- Программирование воспроизведения 27
- Случайное воспроизведение 27
- Функция рвс управление воспроизведением для vcd 27
- Воспроизведение по заданным параметрам 28
- Выбор аудиоканала для vcd 28
- Выбор папки 28
- Выбор языка аудио для dvd 28
- Выбор языка субтитров для dvd 28
- Изменение масштаба 28
- Угол просмотра для dvd 28
- I оз тэги 29
- Меню разделов для dvd 29
- Меню настройки dvd 30
- Примечание 31
- Установка языка 31
- Ä л 3 s3 32
- Аудио установка 32
- Настройки видео 32
- Цифровая установка 32
- Обращение с дисками 34
- Чистка дисков 34
- Чистка и уход 34
- Чистка корпуса 34
- Неисправность причина решение 35
- Руководство по устранению неисправностей 35
- Fm радио 37
- Ам радио 37
- Жк дисплей 37
- Общие 37
- Тв тюнер 37
- Технические характеристики 37
- Количество каналов 38
- Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления указанные масса и геометрические размеры имеют приблизительные значения 38
Похожие устройства
- Hilti ST 1800-A22 Инструкция по эксплуатации
- Indesit MD 14 Инструкция по эксплуатации
- Hilti TE 6-A36-AVR Инструкция по эксплуатации
- Gorenje B3475E Инструкция по эксплуатации
- Hotpoint-Ariston ED 1612 Инструкция по эксплуатации
- Hilti TE 4-A22 Инструкция по эксплуатации
- Gorenje B4304SG Инструкция по эксплуатации
- Indesit IB 181 Инструкция по эксплуатации
- Hilti TE 2-A22 Инструкция по эксплуатации
- Gorenje B4304E Инструкция по эксплуатации
- Indesit IB 201 S Инструкция по эксплуатации
- Hilti C 4/36-350 Инструкция по эксплуатации
- Samsung RL36EBVB Инструкция по эксплуатации
- Hilti C 4/36-90 Инструкция по эксплуатации
- Gorenje BO8756BX Инструкция по эксплуатации
- Indesit MFZ 10 Инструкция по эксплуатации
- Hilti TE DRS-6-A Инструкция по эксплуатации
- Gorenje BO8747BX Инструкция по эксплуатации
- Indesit MFZ 16 Инструкция по эксплуатации
- Hilti TE DRS-M Инструкция по эксплуатации
Схема электрических соединений Коннектор А Коннектор В 1 2 3 4 К аккумулятору 12В 5 Питание антенны 6 7 12В питание 8 Заземление 1 Тыловой правый динамик 2 Тыловой правый динамик 3 Фронтальный правый динамик 4 Фронтальный правый динамик 5 Фронтальный левый динамик 6 Фронтальный левый динамик 7 Тыловой левый динамик 8 Тыловой левый динамик 41
