4. Зафиксируйте расширительную трубу в соответствии с направлением отвода, после

чего повесьте кухонную вытяжку на крюк. Проложите расширительную трубу к

отверстию в стене. Зафиксируйте расширительную трубу с помощью кабельного хомута

в стенном отверстии, если это труба из алюминиевой фольги. См. Рис. 3.

5. Расположите стекло на кухонной вытяжке в соответствии с креплениями

расположенными на корпусе, после чего закрепите стекло винтами. Проведите

расширительную трубу за пределы помещения, при этом регулируя высоту внутренней

вытяжной трубы в соответствии с положением кронштейна внутренней вытяжной трубы.

При этом необходимо обеспечить возможность свободного изгиба внутренней вытяжной

трубы. См. Рис. 4.

6. Расположите два короба трубы на корпусе кухонной вытяжки, при этом устанавливая

подходящую высоту короба, и прикрепите винтом внутренний короб вытяжки к

кронштейну внутреннего короба. Наконец, прикрепите корпус с помощью

предохранительного винта. См. Рис. 5.

Примечание: Два вентиляционных отверстия располагаются на задней стороне корпуса

и имеют диаметр 6 мм.

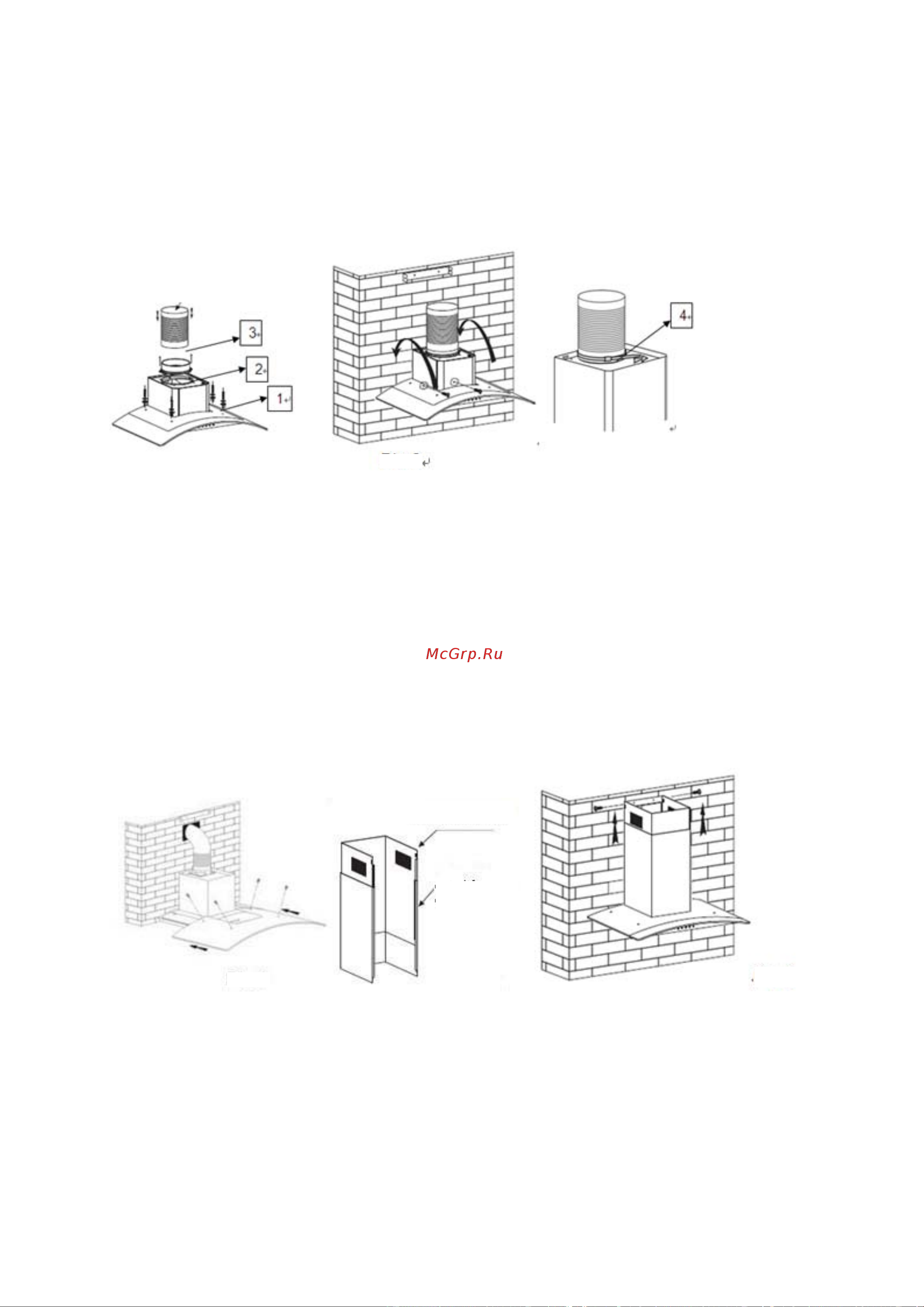

Рис. 3

Рис. 4

Рис. 5

Внутренний короб

трубы

Наружный

короб трубы
