SiRU39-409 Поиск и устранение неисправностей по индикаторам удаленного контроллера
Поиск и устранение неисправностей 161
2.10 “C5” Внутренний блок: Неисправность термистора
(R3T) газовых трубопроводов
Дисплей
удаленного
контроллера
C5
Подходящие
модели
Все модели внутреннего блока
Метод
обнаружения
неисправности
Обнаружение неисправности выполняется по температуре, определяемой термистором
газового трубопровода.
Состояния для
решения о
наличии
неисправности
Когда термистор газового трубопровода отсоединяется или закорачивается во время
работы блока.
Предполагаемы
е причины
Неисправность термистора (R3T) внутреннего блока для газовых трубопроводов
Дефект печатной платы внутреннего блока

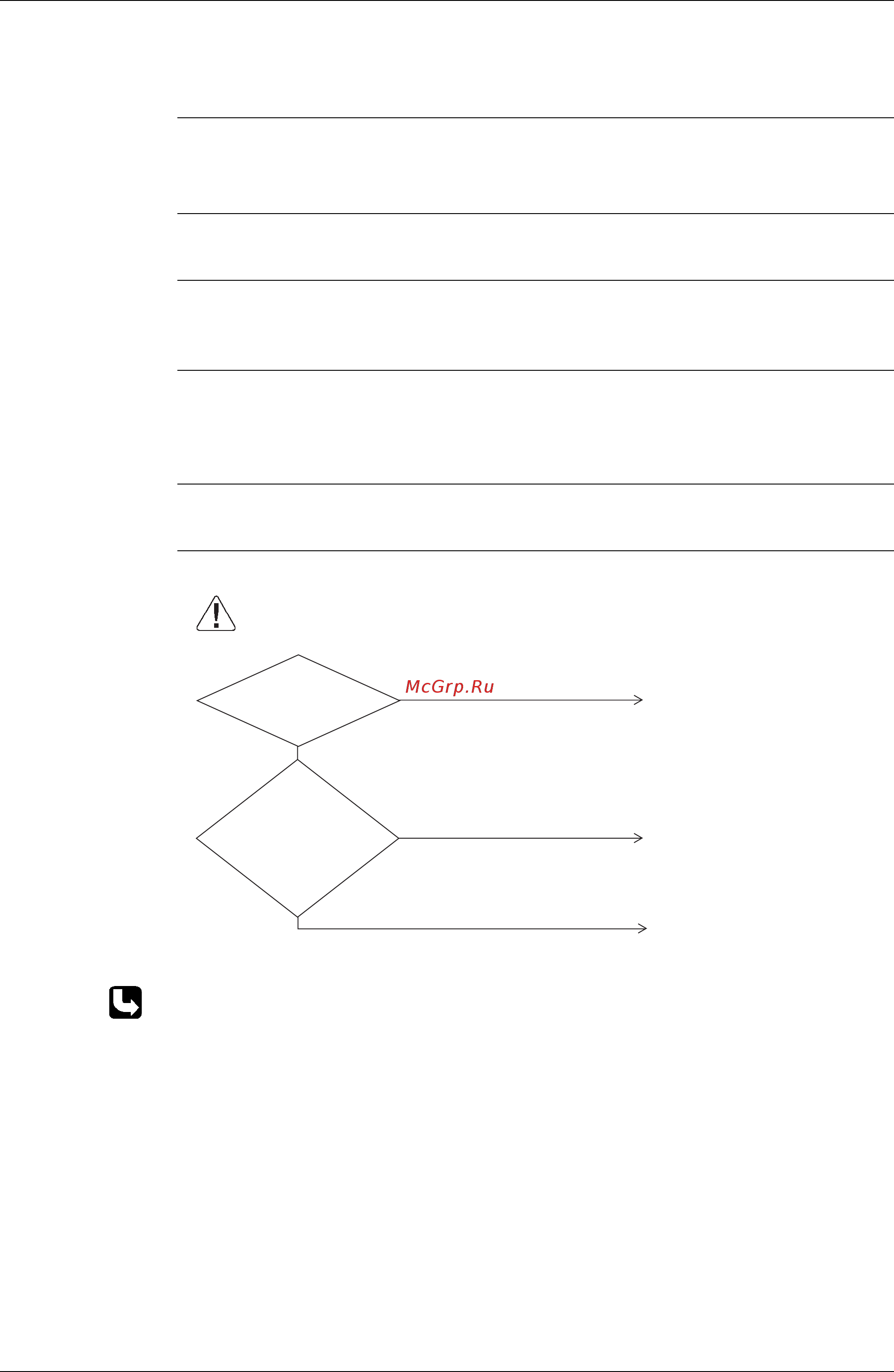

Поиск и
устранение
неисправностей
∗2: См. таблицу с характеристиками сопротивление / температура термистора в P264.
(V2785)
Предостережение
Перед подстыковкой или отстыковкой разъема проверить, что выключатель
питания отключен, в ином случае возможно повреждение оборудования.
Заменить печатную плату
внутреннего блока.
Подсоединить термистор и включить
еще раз.
НЕТ
НЕТ
Заменить термистор (R3T).
ДА
ДА
Разъем
соединен с разъемом
X11A печатной платы
внутреннего
блока.
Сопротивление
нормальное, когда
измерение выполняется
после отсоединения термистора
(R3T) от печатной платы
внутреннего блока.
(0,6 кВт~
360 кВт)
