Инструкция по монтажу
24
REYQ8~16P8Y1B
Система кондиционирования VRVIII
4PW39996-1A
12.3. Настройка на месте
В случае необходимости выполните настройку на месте
в соответствии со следующими инструкциями. Более подроб-
ную информацию смотрите в руководстве по техническому
обслуживанию.

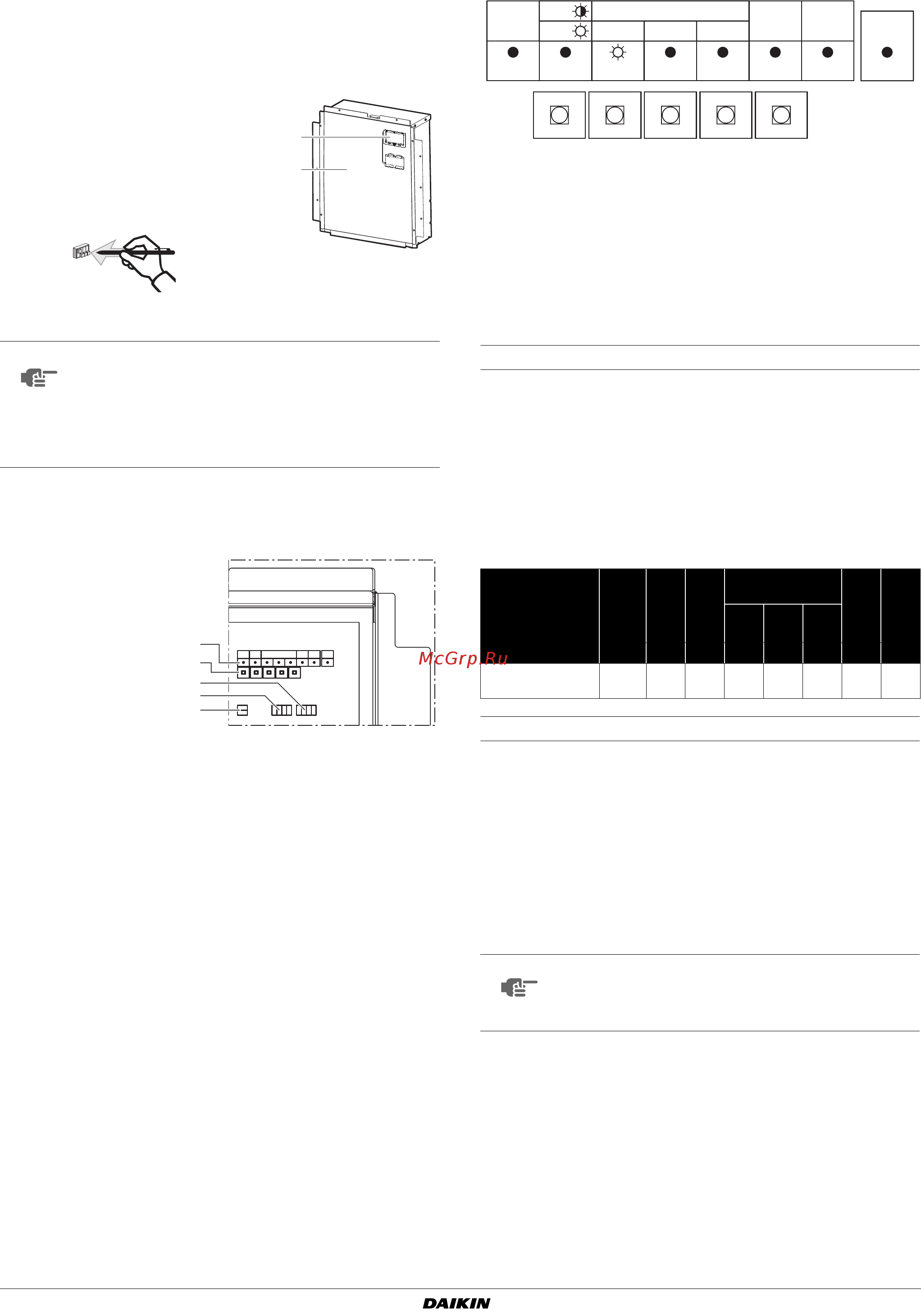

Открытие электрического щитка и обращение
с выключателями
При выполнении настройки на месте
снимайте смотровую крышку (1).
Переключайте выключатели изолиро-
ванной палочкой (например, шариковой
ручкой) во избежание прикосновения
к деталям, находящимся под
напряжением.
По окончании работы не забывайте устанавливать смотровую
крышку (1) в крышку электрического щитка (2).
Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
Установка кнопочного выключателя (BS1~5)
Функция кнопочного выключателя на печатной плате наружного
агрегата (A1P):
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Проверка работы системы
1 Включите питание наружного агрегата и внутреннего агрегата.
Для подачи электропитания на нагреватель картера
обязательно включите питание не менее чем за 6 часов
перед запуском системы.
2 Проверьте правильность функционирования средств
управления по показаниям светодиодов на плате
наружного агрегата (A1P) (если средства управления
функционируют нормально, показания светодиодов будут
соответствовать изображённым ниже).
Установка режима
Режим можно изменить с помощью кнопки « »,
выполнив следующие действия:
Для 1 режима установки: Один раз нажмите кнопку
, светодиод H1P погаснет x. Для агрегатов
с рекуперацией тепла этот режим недоступен.
Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд,
загорится светодиод H1P w.
Если при мигающем светодиоде H1P c один раз нажать кнопку
, режим установки сменится на 1 режим установки.
ПРИМЕЧАНИЕ
Следите за тем, чтобы во время работы все внеш-
ние панели, кроме панели на блоке электрических
компонентов (1), были закрыты.
Надёжно закрывайте крышку блока электри-
ческих компонентов перед включением
электропитания.
1
Светодиоды H1~8P
2
Кнопочные
выключатели
BS1~BS5
3
DIP-переключатель 1
(DS1: 1~4)
4
DIP-переключатель 2
(DS2: 1~4)
5
DIP-переключатель 3
(DS3: 1~2)
x
ВЫКЛ
w
ВКЛ
c
Мигает
2
1
1
2
4
3
5
Для изменения заданного режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего агрегата.
Показания свето-
диодов
(состояние по
умолчанию)
Микро-
компьютер-
ный
монитор
работы
Режим
Готов-
ность/
Ошибка
Переключение
«охлаждение»/«нагрев»
Низкий
уровень
шума
Потреб-
ление
Индиви-
дуально
Все
лавн.)
Все
(подчин.)
HAP
H1P H2P H3P H4P H5P H6P H7P
Система наружного
агрегата
cxxwxxxx
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
HWL: IND MASTER SLAVE
L.N.O.P DEMAND
C/H SELECT
H8P
MULTI
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
