Общее руководство по настройке ККТ
42

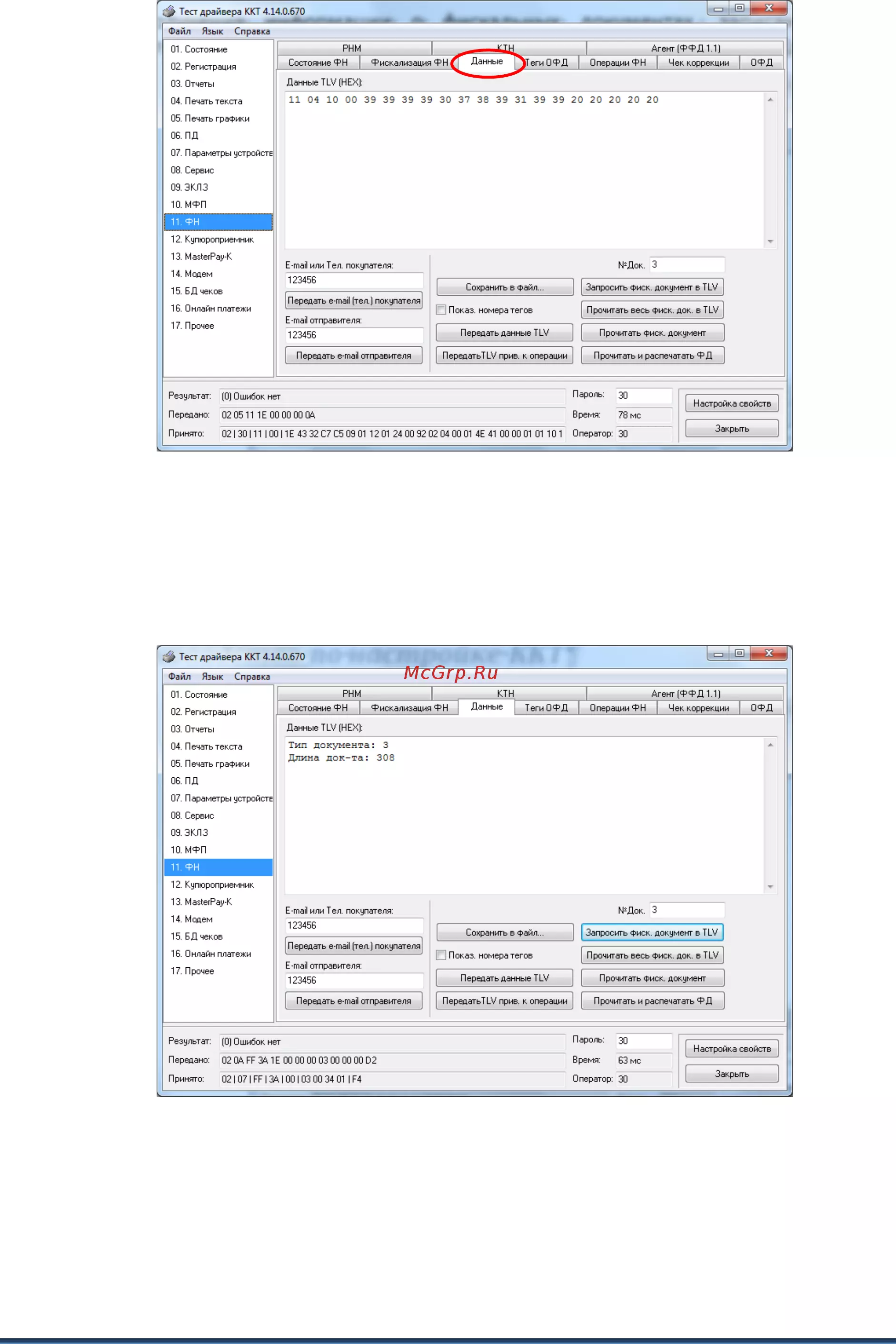

Также документ из ФН можно запросить на закладке «Состояние ФН» по кнопке «Найти
фиск. документ».
Содержание
291- Настройке ккт
- Общее руководство по
- О режимах ккт 11
- Введение 4 передача команд напрямую в ккт 4
- О денежных и операционных регистрах ккт 5
- Программирование настроек ккт 43
- Общее руководство по настройке ккт
- Снятие отчетов 36
- Оглавление
- Схема доступа налоговых органов к ккт 12 работа с фн 13
- Передача чека в электронной форме 23 о настройках работы ккт таблица 1 24 о ситуациях обрыва ленты и выключения питания при печати документа 28 торговые операции ккт 29
- Коды ошибок 77 коды ошибок фн 80
- Неполадки и их устранение 81 другие возможности ккт 82
- Общее руководство по настройке ккт
- Приложение 1 обновление по 83
- Команда ping
- Передача команд напрямую в ккт
- Общее руководство по настройке ккт
- Введение
- Общее руководство по настройке ккт
- Денежные регистры
- О денежных и операционных регистрах ккт
- Общее руководство по настройке ккт
- Операционные регистры
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- О режимах ккт
- Общее руководство по настройке ккт
- Схема доступа налоговых органов к ккт
- Общее руководство по настройке ккт
- Работа с фн
- Основные понятия
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Команды работы с фн
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- С заменой фн
- Без замены фн
- Команда перерегистрации со сменой фн необходима в тех случаях когда у старой фн закончился срок действия
- Перерегистрация отчет об изменении параметров регистрации
- Закончился срок эксплуатации фн в составе ккт исчерпание ресурса памяти фн неисправность фн не позволяет продолжить его эксплуатацию
- Если необходимо провести перерегистрацию без замены фн то в закрытой смене нужно установить тип отчета отчет об изменении параметров регистрации без смены фн установить код причины перерегистрации 1 замена фн 2 смена офд 3 смена реквизитов пользователя или 4 смена настроек ккт изменить остальные необходимые параметры нажать клавишу начать отчет о регистрации ккт и затем клавишу сформировать отчет о перерегистрации ккт
- Вид документа для ккт с шириной ленты 80 мм
- Вид документа для ккт с шириной ленты 57 мм
- Фн в составе ккт подлежит безусловной замене если
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Закрытие фискального накопителя
- После успешного выполнения команды закрытие фискального накопителя использование этого фн в составе ккт становится невозможным
- Для закрытия фискального накопителя выберите закладку состояние фн в окне 11 фн и нажмите клавишу закрыть фн после чего на ккт будет распечатан следующий документ
- Общее руководство по настройке ккт
- Закрытие фискального накопителя процедура завершающая функционирование фн
- Вид документа для ккт с шириной ленты 80 мм
- Вид документа для ккт с шириной ленты 57 мм
- Общее руководство по настройке ккт
- Условия блокировки ккт с фн
- Общее руководство по настройке ккт
- Фискальный документ подтверждение оператора
- Другие операции с фн
- Передача чека в электронной форме
- Общее руководство по настройке ккт
- О настройках работы ккт таблица 1
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- О ситуациях обрыва ленты и выключения питания при печати документа
- Общее руководство по настройке ккт
- Открытие смены
- Вид документа для ккт с шириной ленты 57 мм
- Алгоритм формирования чеков прихода расхода возврат прихода возврат расхода выглядит так
- Алгоритм формирования чека
- Торговые операции ккт
- Перед началом проведения торговых операций необходимо выполнить операцию открыть смену при этом на ккт будет распечатан следующий документ
- Первой операцией в чеке может быть приход расход возврат прихода возврат расхода и команда открыть чек приход расход возврат прихода возврат расхода с нужным типом операции при успешном выполнении операции печатается заголовок соответствующего документа и ккт автоматически переходит в один из режимов открытого документа приход расход возврат прихода возврат расхода
- Общее руководство по настройке ккт
- Каждая из операций увеличивает содержимое соответствующих денежных регистров при этом производится контроль на переполнение регистров больше максимального значения
- Зарегистрировать операцию 2 повторить пункт 1 необходимое число раз 3 произвести закрытие чека
- Во всех операциях приход расход возврат прихода возврат расхода протоколом предусмотрена передача строки символов которая будет выведена на печать если в операции передаётся пустая строка то в чеке она не печатается
- Вид документа для ккт с шириной ленты 80 мм
- Регистрация прихода расхода возврата прихода или возврата расхода
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Закрытие чека
- Общее руководство по настройке ккт
- Или
- Вид документа для ккт с шириной ленты 80 мм
- Вид документа для ккт с шириной ленты 57 мм
- Примеры печати при закрытии чека
- Итог
- Ито
- Чек коррекции
- Повтор документа
- Отмена текущего чека
- Общее руководство по настройке ккт
- Внесение выплата денег в из кассы
- Общее руководство по настройке ккт
- О налогах
- Ито
- Общее руководство по настройке ккт
- Снятие отчетов
- Общее руководство по настройке ккт
- Запуск программы
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Отчет о текущем состоянии расчетов
- Общее руководство по настройке ккт
- Налоговые отчеты
- Для проверки работы ккт налоговыми органами снимается отчет о текущем состоянии расчетов и фискальные документы снятие отчетов выполняется по паролю
- Данный отчет снимается на закладке 11 фн подзакладка состояние фн по кнопке отчет о текущем сост расчетов
- Вид документа для ккт с шириной ленты 57 мм
- В конце отчета печатается строка смена закрыта
- Администратора или системного администратора
- Вид документа для ккт с шириной ленты 57 мм
- Отчет имеет вид
- Общее руководство по настройке ккт
- Для получения информации о фискальных документах записанных в фискальный накопитель необходимо на закладке 11 фн выбрать подзакладку данные
- Внимание данный отчет снимается только при закрытой смене
- Вид документа для ккт с шириной ленты 80 мм
- Поиск документа в фн
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Программирование настроек ккт
- Общее руководство по настройке ккт
- O структуре таблиц
- Таблица 1 тип и режим кассы
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Таблица 4 текст в чеке
- Таблица 3
- Таблица 2 пароли кассиров и администраторов
- Примечание 1 первые 3 ряда таблицы являются рекламным текстом печатаются в конце документа а последние 11 клише печатаются в заголовке документа
- Общее руководство по настройке ккт
- Не используется
- Общее руководство по настройке ккт
- Таблица 7 наименование отделов
- Таблица 6 налоговые ставки
- Таблица 5 наименования типов оплаты
- Примечание 2 налоговые ставки в таблицу вводятся в сотых долях процента
- Примечание 2 наименования типов оплаты рекомендуется программировать в родительном падеже например тарой кредитом чеком купоном
- Примечание 1 наименование ряда 1 типа оплаты 1 наличными изменить нельзя
- Примечание 1 данная таблица в открытой смене не редактируется
- Таблица 8 настройка шрифтов
- Примечание 3 если значение поля 17 всего в закрытии чека задано 0 то строка всего не печатается
- Примечание 2 в поле 23 шрифт по умолчанию устанавливается номер шрифта которым будет печататься текст который не задается в таблице например выплата внесение или печать текста
- Примечание 1 на некоторых ккт значение 8 не поддерживается вместо него будет печататься 1 тип шрифта
- Общее руководство по настройке ккт
- Таблица 9 таблица формата чека
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- В одной строке может быть напечатана информация о сразу нескольких параметрах данной таблицы например
- Чек
- Схема разъясняющая назначение полей таблицы 9
- Строка 3
- Строка 1
- Строка
- Смещение в строке поле 2
- Секция в операции стоимость в операции
- Размер строки поле 3
- Операция
- Общее руководство по настройке ккт
- Выравнивание поле 4 по левому краю выравнивание поле 4 по правому краю
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Таблица 11 параметры кодирования qr кодов
- Примечание 2 напряжение питания контролируется ацп если оно выходит за пределы верхнего и нижнего порогов то ккт перестаёт работать параметры 3 и 4 позволяют устанавливать верхний и нижний пороги соответствие единицы порога числу единиц измерения в вольтах не устанавливалось меньшее значение параметра соответствует меньшему значению напряжения так из двух значений параметра 100 и 200 величина порогового напряжения будет большей при значении 200
- Примечание 1 значения полей 1 и 2 указываются в шагах
- Общее руководство по настройке ккт
- Таблица 10 служебная
- Примечание 5 поле 6 данное поле используется на некоторых ккт для установки отступа строки от края бумаги функционал и сила отступа зависят от типа установленной в ккт термоголовки
- Примечание 4 поле 10 это время в секундах в течение которого после включения ккт будет пытаться установить связь с фн после регистрации поле автоматически меняет значение на 30
- Примечание 3 для того чтобы изменить значение поля 7 для начала его необходимо прочитать с помощью пароля системного администратора по умолчанию 30 а после записать новое значение с помощью пароля сервисного центра по умолчанию 0
- Таблица используется для задания веб ссылки при установке параметра в поле 42 таб 1 если ссылка длинная больше 40 символов и не помещается в одно поле то можно записать её во все три поля вместо ссылки в этих полях может быть любой текст но для того чтобы текст следующего поля закодировался нужно чтобы в предыдущем поле были заполнены все 40 символов хотя бы пробелами
- Таблица 12 веб ссылка
- Общее руководство по настройке ккт
- Модуль элементарный знак штрих кода черный или белый квадратик
- Таблица 14 sdcard status только для чтения
- Таблица 13 параметры термопечати
- Поле 1 status статус подключения поле 2 cluster size размер кластера поле 3 total sectors количество секторов поле 4 free sectors количество свободных секторов поле 5 i o errors ошибки ввода вывода поле 6 retry count количество попыток доступа
- Общее руководство по настройке ккт
- В данной таблице указываются параметры sd карты
- Таблица 15 сервер транзакций не используется
- Общее руководство по настройке ккт
- Таблица 16 сетевой адрес
- Таблица 17 региональные настройки
- Поле 1 static ip если параметр поля равен 0 то остальные параметры устройства выдаются dhcp сервером если параметр поля равен 1 то значения всех остальных параметров кроме статус dhcp заполняются вручную согласно настройкам вашей сети поле 2 статус dhcp в поле выводится статус dhcp сервера если 10 статус получен поля 3 6 local ip1 local ip4 настраивается ip адрес поля 7 10 gw1 gw4 настраивается ip основного шлюза поля 11 14 mask1 mask4 настраивается маска подсети поля 15 18 dns1 dns4 настраивается ip адрес dns сервера
- Общее руководство по настройке ккт
- Данная таблица используется для настройки сетевого адреса ккт и передачи фискальных данных в офд в сети ethernet чаще всего сетевой адрес устройства выдаётся dhcp сервером в этом случае после успешного подключения аппарата к сети и выдачи ему ip адреса dhcp сервером остальные настройки таблицы заполнятся автоматически если же в сети к которой подключается ккт не запущен dhcp сервер то значения всех остальных параметров настраиваются вручную
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Офд
- Скидка учитывается на проданный товар не вычитается из его цены считается
- Скидка учитывается на проданный товар вычитается из его цены передается в
- Поля 1 и 2 kz бин иин и kz требовать открывать смену данные поля в версиях для рф не используются поле 3 rus режим исчисления скидок
- Поле 4 rus мин разм модуля qr
- Печать скидки округление в офд должна передаваться итоговая сумма с
- Округлением при формате фискальных данных от версии 1 new и выше см поле 17 формат фд значение 1 или 2 должен работать только 2 режим исчисления скидок
- Общее руководство по настройке ккт
- Данное поле определяет размер qr кода в котором хранится информация чека данная настройка связана с поле 6 rus мин размер qr в точках
- Что цена товара уже указана со скидкой передается в офд
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Таблица 18 fiscal storage
- Примечание тег 1018 на данный момент формируется фном и не может быть отключен поле 29 скрывать пароль wifi в техпрогоне по умолчанию включено поле 30 rus выравнивание qr в кз настройка выравнивания qr кода в компактном заголовке типа 3 и 4 при 1 выравнивает qr код по правому краю чека поле 31 rus реплика документа фн во включенным режиме при отправке команды прочитать фиск документ для документа под номером 0 будет возвращена копия последнего пробитого документа поле 32 сбрасывать скорость rs при техпрогоне при зажатии кнопки включения при запуске ккт можно сбросить скорость до 4800 если данное поле отключить сброс скорости не будет происходить поле 33 rus автоочистка нс при регистрации значение поля 1 позволяет автоматически сбросить необнуляемые суммы при первичной регистрации или перерегистрации с заменой фн поле 34 rus группировать фиск данные при значении поля равным 1 фискальные данные будут группироваться в верхней части отчета о закрытии смены поле 35 rus строгий флк если в по
- Поле 27 rus использовать футер чека допустимые значения 1 2 1 позволяет отправлять команды графики и печати текста в футер чека все переданные данные будут напечатаны после операций 2 не использовать для использования футера потребуется обновленное верхнее по драйвер штрих м старше 614 версии поле 28 rus минимизация данных чека битовое поле со значением в промежутке 0 31 позволяет отключать те теги которые согласно ффд необязательные в электронной форме эф для кассового чека
- Общее руководство по настройке ккт
- Данная таблица заполняется при регистрации ккт
- Бит отключаемый тег
- Общее руководство по настройке ккт
- Бит 3
- Бит 2
- Бит 1
- Бит 0
- Расширенные признаки работы ккт фн1 битовое поле
- Описание
- Общее руководство по настройке ккт
- Код причины изменения сведений о ккт фн1
- Таблица 19 параметры офд
- Таблица должна быть настроена перед регистрацией ккт
- Таблица 20 статус обмена фн только для чтения
- Поле 4 задержка между пакетами эту настройку рекомендуется менять в зависимости от конфигурации вашей сети и вашей операционной системы в некоторых случаях при большом объеме уходящей информации рекомендуется повысить задержку для нормальном отправки и работы ккт
- Поле 1 сервер в данное поле вводится ip адрес или доменное имя в сети интернет оператора фискальных данных на который ккт будет отправлять чеки и документы поле 2 порт номер порта сервера оператора фискальных данных в сети интернет оператора фискальных данных на который ккт будет отправлять чеки и документы
- Общее руководство по настройке ккт
- После настройки данной таблицы необходимо перезапустить ккт
- Поле 1 exchangestate статус информационного обмена поле 2 readstate состояние чтения поле 3 numbermessages количество неотправленных из фн документов поле 4 numberfirstdocumentqueue номер первого неотправленного из фн документа поле 5 datetimefirstdocumentqueue дата и время первого неотправленного из фн документа поле 6 last 26h cmd answer code последний код ответа от офд на команду 26 поле 7 last ofd answer code последний код ответа от офд поля 8 16 log0 log8 текстовые поля куда выводится лог обмена с офд поле 17 log9 состояние линков в текстовом виде
- Таблица 21 сетевые интерфейсы
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Не используется
- Таблица 23 удаленный мониторинг и администрирование
- Таблица 22 сетевой адрес wifi
- Поле 1 режим ррр режим прямого соединения с ккт если в поле установлены 1 сервер или 2 клиент то остальные параметры таблицы не настраиваются поле 2 режим обмена с офд при установке 1 обмен с офд происходит через фр поле 3 запуск tcp сервера если в поле установлена 1 tcp сервер запускается при 2 tcp сервер запускается запускать без keepalive поле 4 порт tcp сервера порта tcp сервера поле 5 наличие wifi не используется поле 6 использовать wifi если в поле установлен 0 то поля 7 и 8 не устанавливаются и таблица 22 сетевой адрес wifi не действует поле 7 wifi ssid название точки доступа поле 8 wifi passphrase пароль для точки доступа поле 9 rndis использование rndis устройства поле 10 версия по wifi если в ккт установлен wifi модуль обладающий прошивкой старше 2017 года то в это поле будет выводиться версия прошивки модуля при отсутствии модуля или устаревшей прошивки информация будет отсутствовать
- Таблица используется для удаленного мониторинга и администрирования кассы поле 1 работать с сервером скок при установке 1 ккт будет работать с сервером системы контроля касс для обновления прошивок поле 2 работать с сервером моно при установке 1 ккт будет работать с сервером финансовый мониторинг поле 3 период опроса скок в поле задается период опроса скок поле 4 таймаут моно в поле задается время ожидания сообщения от сервера моно поле 5 разрешить обновление при установке 1 будет осуществляться обновление с сервера поле 6 однократное обновление при установке 1 обновление будет осуществляться один раз поля 7 11 только для чтения поле 7 есть обновление в поле появляется сообщение о появлении обновления поле 8 есть важное обновление в поле появляется сообщение о появлении важного обновления поле 9 описание обновления 1 в поле появляется описание 1 го обновления на русском языке поле 10 описание обновления 2 в поле появляется описание 2 го обновления на русском языке поле 11 uin в поле по
- Общее руководство по настройке ккт
- Таблица 24 встраиваемая интернет техника
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Данная таблица используется для настройки платежных терминалов и интернет техники в поле 1 вводится заводской номер для терминалов и интернет техники остальные поля используются только для платежных терминалов
- Общее руководство по настройке ккт
- Команды и режимы ккт
- Код
- Наименование команды режим в котором команда работает
- Команды hex
- Код
- Завершения
- Режим в который команда переводит ккт
- После успешного
- Пароли
- Общее руководство по настройке ккт
- Обозначение паролей в таблице 1 пароль любого оператора 2 пароль администратора 3 пароль системного администратора 0 пароль сервисного центра
- Фискальный накопитель фн или сама ккт
- Коды ошибок
- Примечание 1 в столбце устройство указывается источник возникновения ошибки
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Коды ошибок фн
- Неполадки и их устранение
- Индикации наличия бумаги при отсутствии бумаги загорается красным цветом и ккт подаёт звуковой сигнал
- Индикации аварии аппаратной части ккт после включения питания мигает двойными вспышками через паузу звуковых сигналов нет связи по интерфейсу с ккт нет
- Для выявления ошибочных ситуаций может использоваться индикатор ошибки
- Общее руководство по настройке ккт
- Находящийся на индикаторной панели который служит для
- Индикации нарушения целостности данных в озу а также когда ккт находится в режиме 9 мигает после включения питания ккт и звукового сигнала на все запросы по интерфейсу передаётся соответствующий код ошибки
- Установка скорости обмена с хостом по умолчанию
- Тестирование
- Печать заголовка документа
- Общее руководство по настройке ккт
- Другие возможности ккт
- Приложение 1 обновление по
- Обновление через device firmware update dfu
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Обновление через sd карту
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Обновление по с использованием хmodem на примере программы tera term
- Общее руководство по настройке ккт
- Общее руководство по настройке ккт
- Текущие переданные байты и время
- Общее руководство по настройке ккт
- Если передача данных началась в окне программы будут отображаться
- Общее руководство по настройке ккт
