Общее руководство по настройке ККТ
86

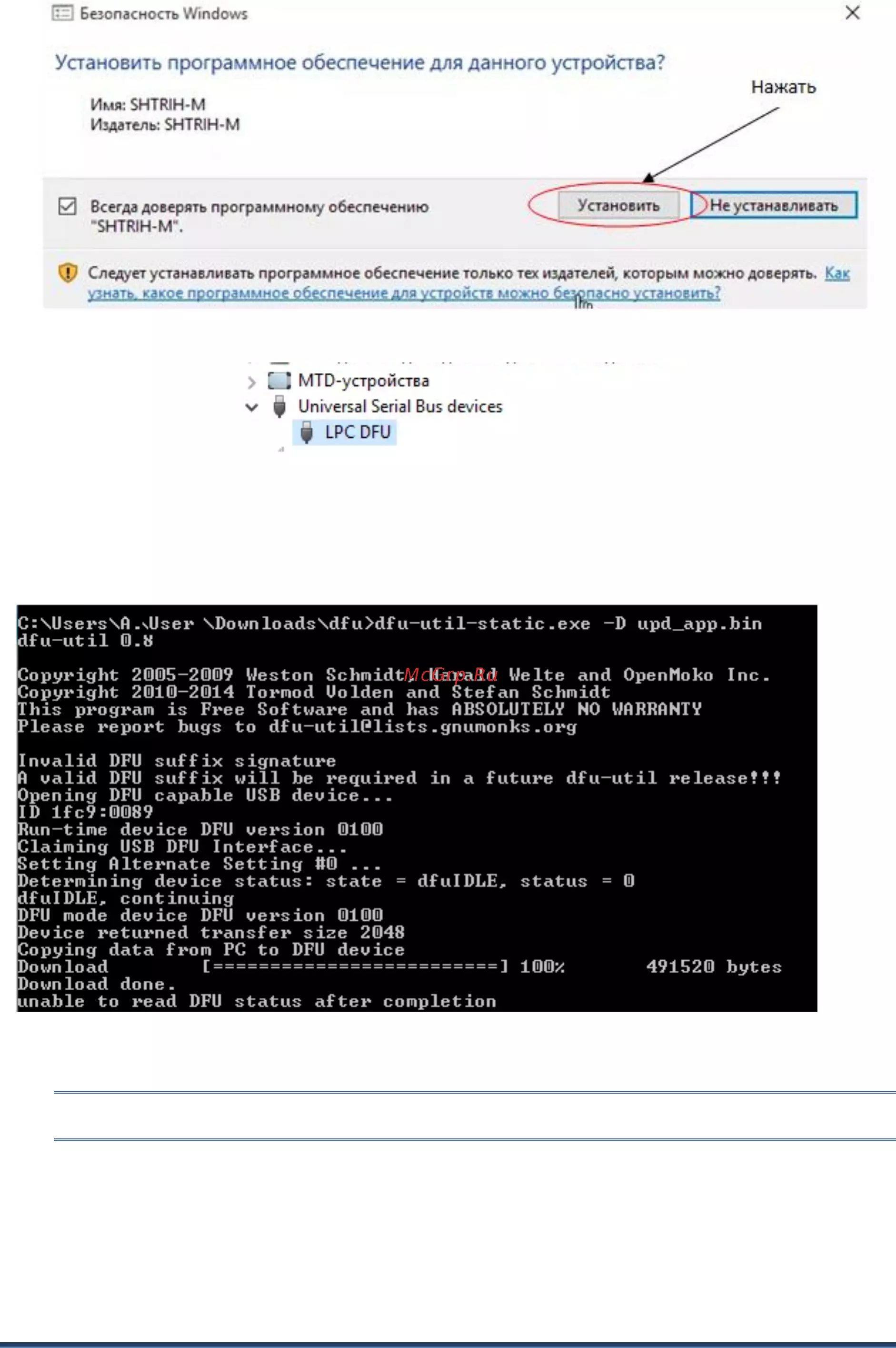

1) Записать файл прошивки на MicroSD карту, используя ПК
2) Подготовить системную плату ККТ, в составе которой будет функционировать УМ.
Если УМ уже установлено в ККТ, то необходимо разобрать ККТ и извлечь УМ.
Примечание: Обратите внимание, питание ККТ должно быть выключено!!!
3) Снять корпус устройства модернизации (УМ) выкрутив два винта:
4) Извлечь плату УМ из корпуса и открыть слот для microSD. Если в слот вставлена
microSD карта, то необходимо ее извлечь:
5) Вставить в слот microSD карту с записанным на нее файлом прошивки (см. пункт 1):
Примечание: После перепрошивки ВСЕ файлы на SD-карте будут удалены и заменены
на файлы, созданные ККТ (логи, журналы и т.д).
