КРАТКОЕ ОПИСАНИЕ ВНУТРЕННИХ БЛОКОВ
Система кондиционирования VRV
®
дает прохладу летом и тепло зимой в офисах, гостиницах, торговых центрах
и многих других коммерческих помещениях. Она повышает уровень комфорта в помещении и способствует
преуспеванию в работе; внутренние блоки компании Daikin позволяют проектировать систему кондиционирования
воздуха любой конфигурации. Система VRV
®
может иметь 26 различных моделей внутренних блоков,
обеспечивая 116 вариантов конфигураций.
Блок круглопоточного кассетного типа Roundflow теперь включает самоочищающийся фильтр, который ежедневно
автоматически очищается, что позволяет каждый год экономить до 10% энергии. Пыль от фильтра накапливается в
блоке, и удобно удаляется пылесосом.

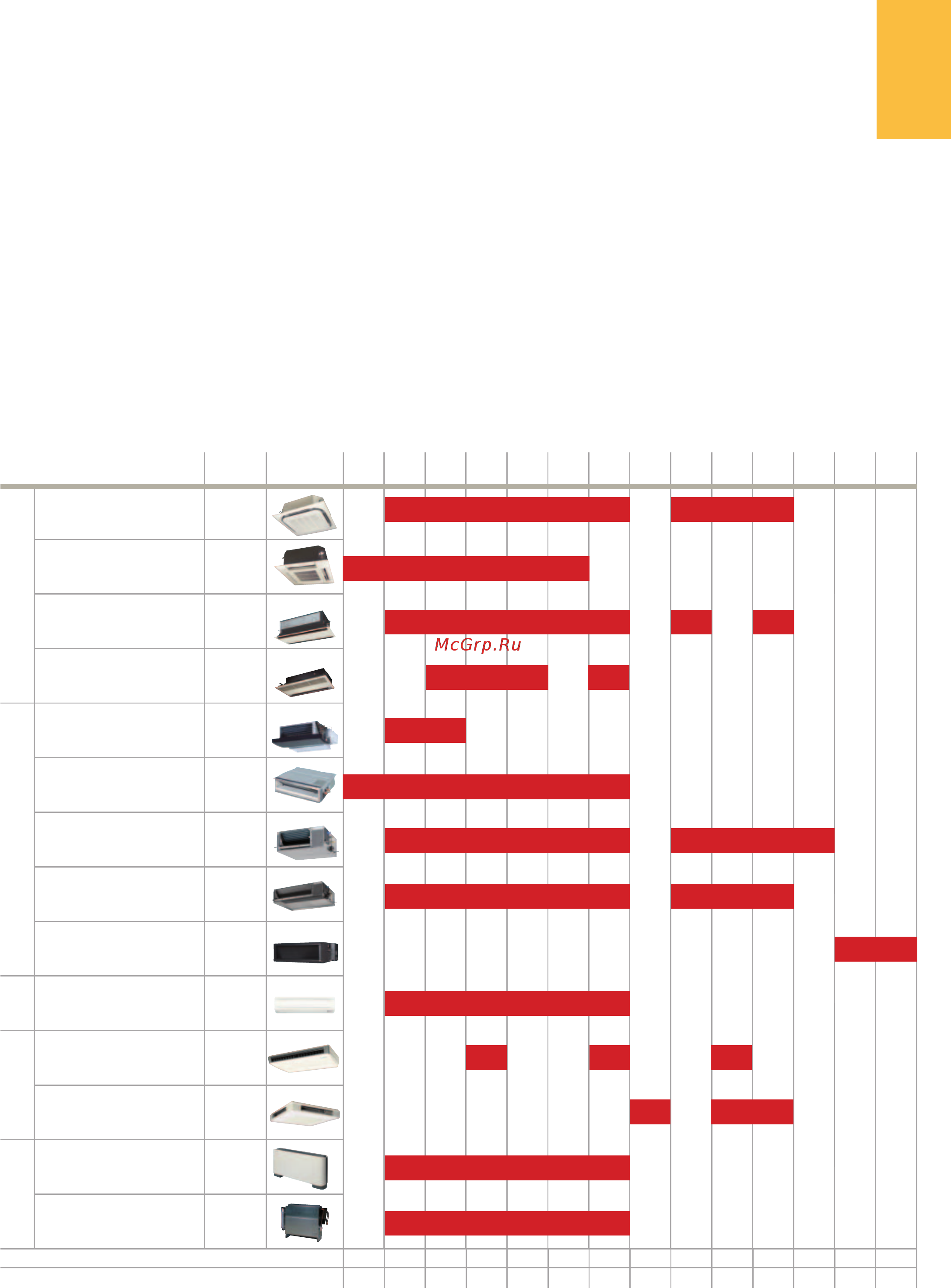

Тип Моде ль
Наименование
продукта
15 20 25 32 40 50 63 71 80 100 125 140 200 250
ПОТОЛОЧНЫЙ КАССЕТНЫЙ ТИП
Блок круглопоточного
кассетного типа
Возможна функция
автоматической очистки
FXFQ-P9
Потолочный блок кассетного
типа с 4-поточной подачей
воздуха
FXZQ-M9
Потолочный блок кассетного
типа с 2-поточной подачей
воздуха
FXCQ-M8
Потолочный блок
кассетного типа с угловым
креплением
FXKQ-MA
КАНАЛЬНЫЙ ТИП
Компактный потолочный
блок скрытого монтажа
FXDQ-M9
Плоский канальный тип
FXDQ-P7
Потолочный блок скрытого
монтажа с инверторным
управлением вентилятором
FXSQ-P
Потолочный блок скрытого
монтажа с инверторным
управлением вентилятором
FXMQ-P7
Высоконапорный
потолочный блок скрытого
монтажа
FXMQ-MA
3
НАСТЕННЫЙ
МОНТАЖ
Настенный тип
FXAQ-P
ПОДПОТОЛОЧНЫЙ
ТИП
Подпотолочный тип
FXHQ-MA
Подпотолочный 4-х
поточный тип
FXUQ-MA
НАПОЛЬНЫЙ ТИП
Напольный тип
FXLQ-P
Напольный канальный тип
FXNQ-P
Производительность по охлаждению (кВт)
1
2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0
Производительность по нагреву (кВт)
2
2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5
1
Номинальные значения производительности по охлаждению приведены для следующих условий: температура в помещении: 27°C сух.т., 19°C вл.т., температура наружного воздуха: 35°C сух.т.,
эквивалентная длина труб с хладагентом: 5 м, перепад уровня: 0 м.
2
Номинальные значения производительности по нагреву приведены для следующих условий: температура в помещении: 20°C сух.т., температура наружного воздуха: 7°C сух.т., 6°C вл.т., эквивалентная
длина труб с хладагентом: 5 м, перепад уровня: 0 м
3
Не подключается к VRV
®
III-S (RXYSQ-P8V1, RXYSQ-P8Y1)
4
Требуется декоративная панель BYCQ140CG + BRC1E51A
НОВИНКА
›››
НОВИНКА
›››
Индекс производительности
16
